Cho mạch điện gồm 1 nguồn điện (1 pin), 2 bóng đèn Đ1, Đ2 mắc nối tiếp, 1 ampe kế đo cường độ dòng điện trong mạch, 1 vôn kế đo hiệu điện thế giữa 2 cực của ng
Cho mạch điện gồm 1 nguồn điện (1 pin), 2 bóng đèn Đ1, Đ2 mắc nối tiếp, 1 ampe kế đo cường độ dòng điện trong mạch, 1 vôn kế đo hiệu điện thế giữa 2 cực của nguồn điện và 1 khóa K, 1 số dây dẫn. a) Hãy vẽ sơ đồ mạch điện và vẽ thêm chốt dương (+), chốt âm (-) của ampe kế, chiều dòng điện chạy qua trong mạch khi công tắc đóng. b) Dựa vào sơ đồ mạch điện trên biết số chỉ của ampe kế là 1A, hiệu điện thế giữa 2 đầu đền 1 là U=1,8V và hiệu điện thế giữa 2 đầu nguồn điện là U=3V. Tính cường độ dòng điện qua mã đèn và hiệu điện thế giữa 2 đầu 2 đèn. Mn ơi, mình đag cần gấp lắm ạ. Giúp mình vs ạ
Lời giải 1 :
Đáp án:

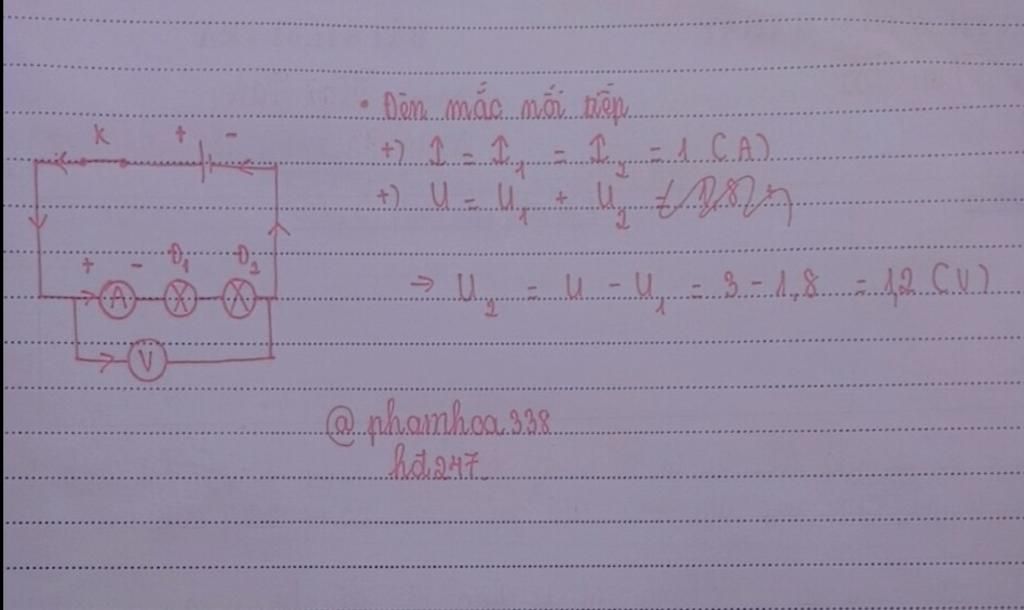

a) Bạn xem ảnh.
b) Ampe kế đo cường độ dòng điện trong mạch nên số chỉ của ampe kế là $I=1A$.
Trong đoạn mạch nối tiếp ta có công thức:
$I=I_1=I_2\Rightarrow I_1=I_2=1A$ ($I=1A$).
Vậy cường độ dòng điện đi qua mỗi đèn là 1A.
Trong đoạn mạch nối tiếp ta có công thức:
$U=U_1+U_2\Rightarrow 3V=1,8V+U_2\Rightarrow U_2=1,2V$
Vậy hiệu điện thế hai đầu đèn 1 là 1,8V (đề) và đèn 2 là 1,2V.
Thảo luận
Lời giải 2 :
Đáp án `+` Giải thích các bước giải:

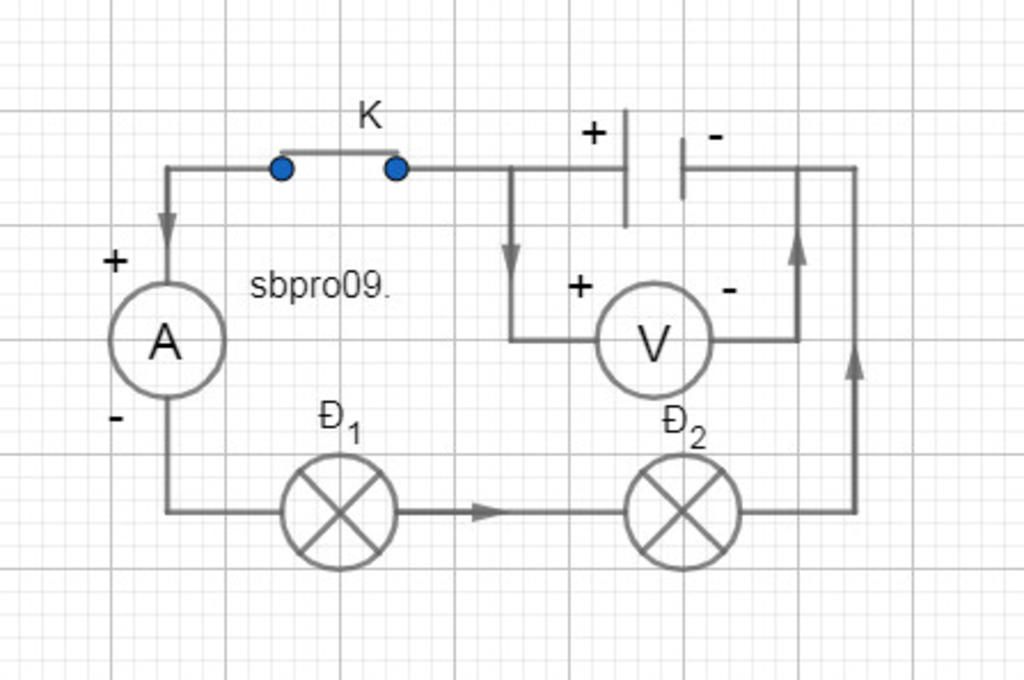

$\bullet$ Mình trình bày trên hình.
