1) Vẽ sơ đồ mạch điện gồm 1 nguồn điện 1 pin, 3 bóng dèn Đ1, Đ2, Đ3. Đ1 mắc ở mạch chính nối tiếp với đoạn mạch gồm đèn Đ2 song song với Đ3. 3 khóa K1, K2,K3 ở
1) Vẽ sơ đồ mạch điện gồm 1 nguồn điện 1 pin, 3 bóng dèn Đ1, Đ2, Đ3. Đ1 mắc ở mạch chính nối tiếp với đoạn mạch gồm đèn Đ2 song song với Đ3. 3 khóa K1, K2,K3 ở trạng thái mở, K1, mắc ở mạch chính, K2 điều khiển đèn Đ2, K3 điều khiển đèn Đ3 2. (1,0 điểm) Khi các khóa K đóng thì cường độ đòng điện qua đèn Đ1 là I1=0,4A,qua đèn Đ2 là l2=0,1A, hiệu diện thế giữa hai cực của pin là UAB=9V và hiệu diện thế giữa hai đầu mỗi bóng đèn 2,3 là UCB=6V. a) Dòng điện qua đèn Đ3 có cường độ là bao nhiêu? b) Tính hiệu điện thể giữa hai diểm A và C (giữa hai đầu đèn 1) ? SPAM= BÁO CÁO
Lời giải 1 :
Bài 1:

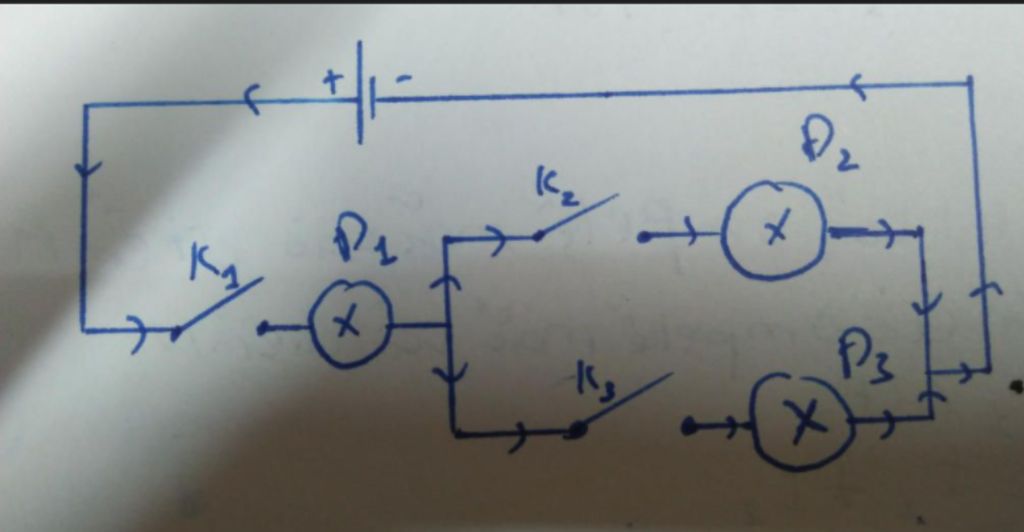

Hình vẽ
Bài 2:
a) Ta có:
\({I_3} = {I_1} - {I_2} = 0,4 - 0,1 = 0,3A\)
b) Ta có:
\({U_1} = U - {U_{23}} = 9 - 6 = 3V\)
