Mạch điện gồm: nguồn điện 2 pin mắc nối tiếp, một công tắc đóng, một cầu chì, 2 bóng đèn Đ1 và Đ2 mắc nối tiếp, một ampe kế đo cường độ dòng điện trong mạch, một vôn kế đo hiệu điện thế giữa hai đầu đèn Đ2 . a)Vẽ sơ đồ mạch điện theo mô tả trên. b)Xác định chiều dòng điện trong mạch và dấu (+) , (-) của các chốt ở ampe kế và ở vôn kế. Biết nguồn điện có hiệu điện thế U = 5,5V khi công tắc đóng; số chỉ trên ampe kế là I = 0,5A ; số chỉ trên vôn kế là U2 = 3V. Hãy tìm giá trị cường độ dòng điện I1 và I2 qua đèn Đ1 và đèn Đ2 và tính hiệu điện thế U1 giữa hai đầu đèn Đ1
Lời giải 1 :

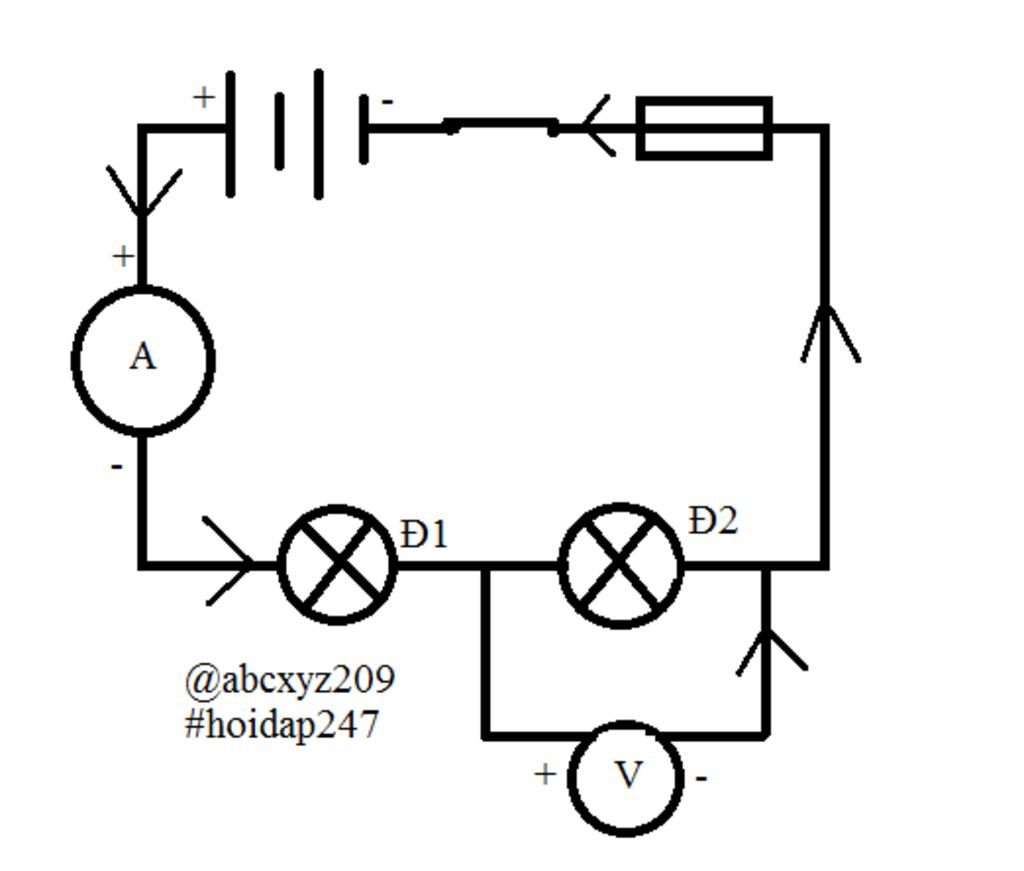

a,b(Hình ảnh)
Vì đây là đoạn mạch mắc nối tiếp nên:
$\text{I =}$ `I_1` $\text{ = }$ `I_2`
⇒ `I_1` $\text{ = }$ `I_2`$\text{ = 0,5A}$
Vậy giá trị CĐDĐ `I_1` và `I_2` là $\text{0,5A}$.
Vì đây là đoạn mạch mắc nối tiếp nên:
$\text{U =}$ `U_1` $\text{ + }$ `U_2`
⇒ `U_1` $\text{ = U - }$ `U_2`
⇒ `U_1` $\text{ = 5,5V - 3V}$
⇒ `U_1` $\text{ = 2,5V}$
Vậy HĐT giữa đầu đèn `Đ_1` là $\text{2,5V}$
