a) Vẽ sơ đồ mạch điện và biểu diễn chiều dòng điện trong mạch gồm: 1 quả pin, 2 bóng đèn Đ1, Đ2 mắc song song, 1 vôn kế V đo hiệu điện thế hai cực của nguồn đi
a) Vẽ sơ đồ mạch điện và biểu diễn chiều dòng điện trong mạch gồm: 1 quả pin, 2 bóng đèn Đ1, Đ2 mắc song song, 1 vôn kế V đo hiệu điện thế hai cực của nguồn điện, 1 Ampe kế A đo cường độ dòng điện chạy qua mạch chính, 2 Ampe kế A1, A2 lần lượt đo cường độ dòng điện qua Đ1, Đ2 b) Biết vôn kế V chỉ 6V, ampe kế A chỉ 1A, ampe kế A1 chỉ 0,35A. Tìm số chỉ của ampe kế A2 và hiệu điện thế U1, U2 tương ứng ở hai đầu mỗi đèn? c) Nếu đèn Đ1 bị hỏng thì ampe kế A chỉ 0,5A. Hỏi khi đó số chỉ ampe kế A1, A2 là bao nhiêu?
Lời giải 1 :
Đáp án:
b) \(0,65A\)
c) \(0A\) ; \(0,5A\)
Giải thích các bước giải:

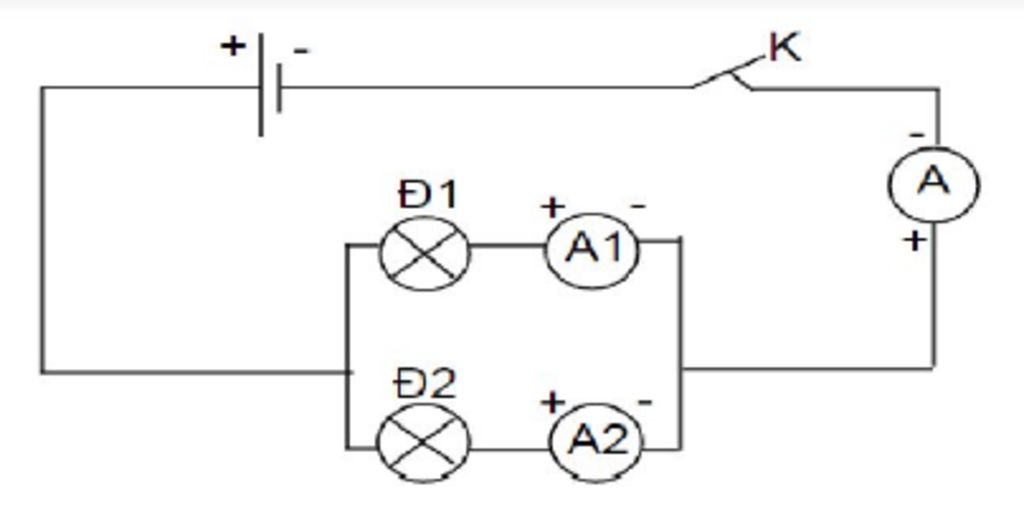

a) Hình vẽ
b) Ta có:
\(\begin{array}{l}
{I_2} = I - {I_1} = 1 - 0,35 = 0,65A\\
{U_1} = {U_2} = U = 6V
\end{array}\)
c) Đèn 1 hỏng thì:
\(\begin{array}{l}
{I_1} = 0A\\
{I_2} = {I_A} = 0,5A
\end{array}\)
