- Cho trước : nguồn điện (1 pin), 2 bóng đèn Đ1và Đ2 mắc nối tiếp, công tắc đóng, dây dẫn. a) Vẽ sơ đồ mạch điện trên và xác định chiều dòng điện? b) So sán
- Cho trước : nguồn điện (1 pin), 2 bóng đèn Đ1và Đ2 mắc nối tiếp, công tắc đóng, dây dẫn. a) Vẽ sơ đồ mạch điện trên và xác định chiều dòng điện? b) So sánh cường độ dòng điện chạy qua các bóng đèn Đ1và Đ2 ? c) Biết hiệu điện thế giữa hai đầu bóng đèn Đ1 là U1 = 4,3 V ; hiệu điện thế trong mạch chính U = 6,7 V. Tính hiệu điện thế U2 giữa hai đầu bóng đèn Đ2 ?
Lời giải 1 :

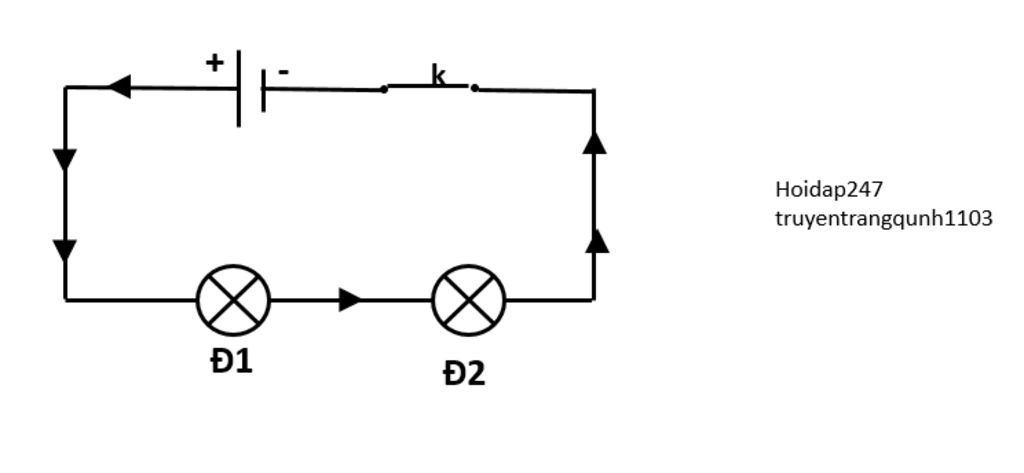

`a)` Ảnh
`b)` Vì hai bóng đèn `Đ1` và `Đ2` cùng mắc chung một mạch điện nên chúng có cường độ dòng điện bằng nhau: `I_1=I_2`
`c)` Ta có:
`U_1+U_2=U`
`4,3(V)+U_2=6,7(V)`
`U_2=6,7(V)-4,3(V)`
`U_2=2,4(V)`
Vậy hiệu điện thế `U_2` giữa hai đầu bóng đèn `Đ2` là `2,4V`
Thảo luận
Lời giải 2 :
Quy ước chiều dòng điện
