Mạch điện gồm: Nguồn điện (`1` pin); dây dẫn; công tắc (đóng); hai bóng đèn `\bb \text{Đ}_\bb \text{1}`, `\bb \text{Đ}_\bb \text{2}` mắc nối tiếp; một `\text{ampe}` kế đo cường độ dòng điện cho toàn mạch và một `\text{vôn}` kế đo hiệu điện thế giữa hai đầu bóng đèn `\bb \text{Đ}_\bb \text{1}`. `\bb a)` Vẽ sơ đồ mạch điện và xác định chiều dòng điện. `\bb b)` Kim `\text{vôn}` kế chỉ `10,5\text{V}`; kim `\text{ampe}` kế chỉ `1,2\text{A}`. Hiệu điện thế giữa hai đầu đoạn mạch là `20,5\text{V}`. Tính cường độ dòng điện qua mỗi bóng đèn và hiệu điện thế trên bóng đèn `\bb \text{Đ}_\bb \text{2}`?
Lời giải 1 :
Đáp án:

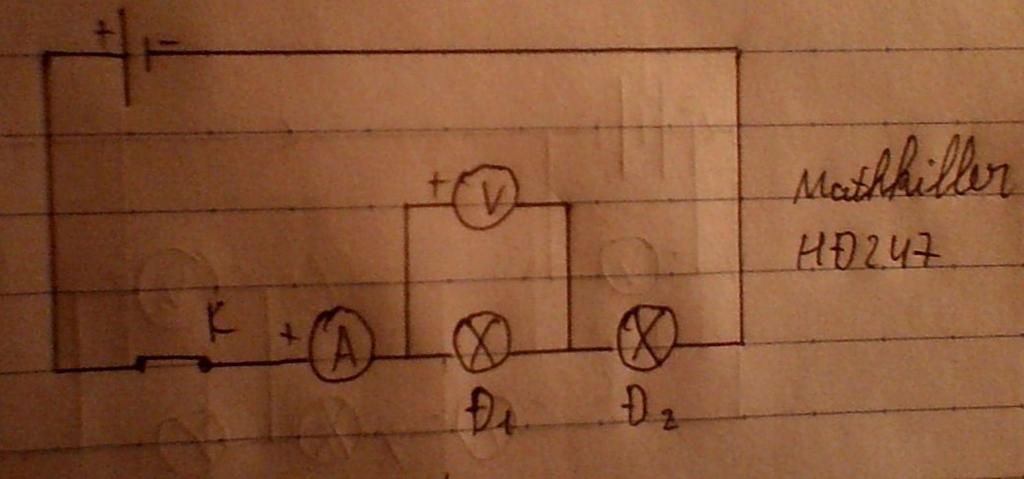

`a)` Hình.
`b)` Ta có vôn kế chỉ `10,5V` `-> U_1 = 10,5V`
hiệu điện thế toàn mạch là `20,5V` `-> U = 20,5V`
ampe kế chỉ `1,2A` `-> I = 1,2A`
Vì `Đ_1` và `Đ_2` mắc nối tiếp nên :
`I = I_1 = I_2`
Mà `I = 1,2A`
`-> I_2 = 1,2A`
Vậy cường độ dòng điện qua đèn `2` là `1,2A`
Vì `Đ_1` và `Đ_2` mắc nối tiếp nên :
`U = U_1 + U_2`
`-> U_2 = U - U_1`
Mà `U = 20,5V ; U_1 = 10,5V`
`-> U_2 = 20,5 - 10,5 = 10V`
Vậy hiệu điện thế trên bóng đèn `2` là `10V`
Thảo luận

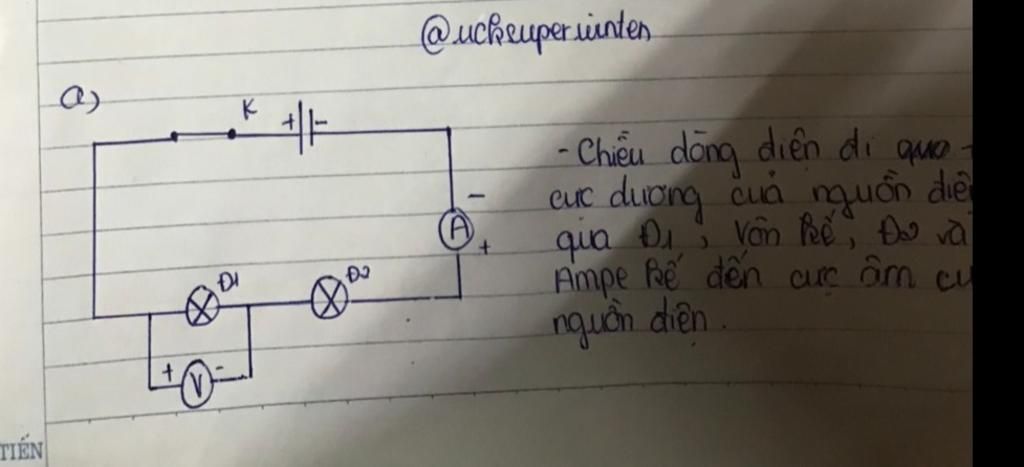

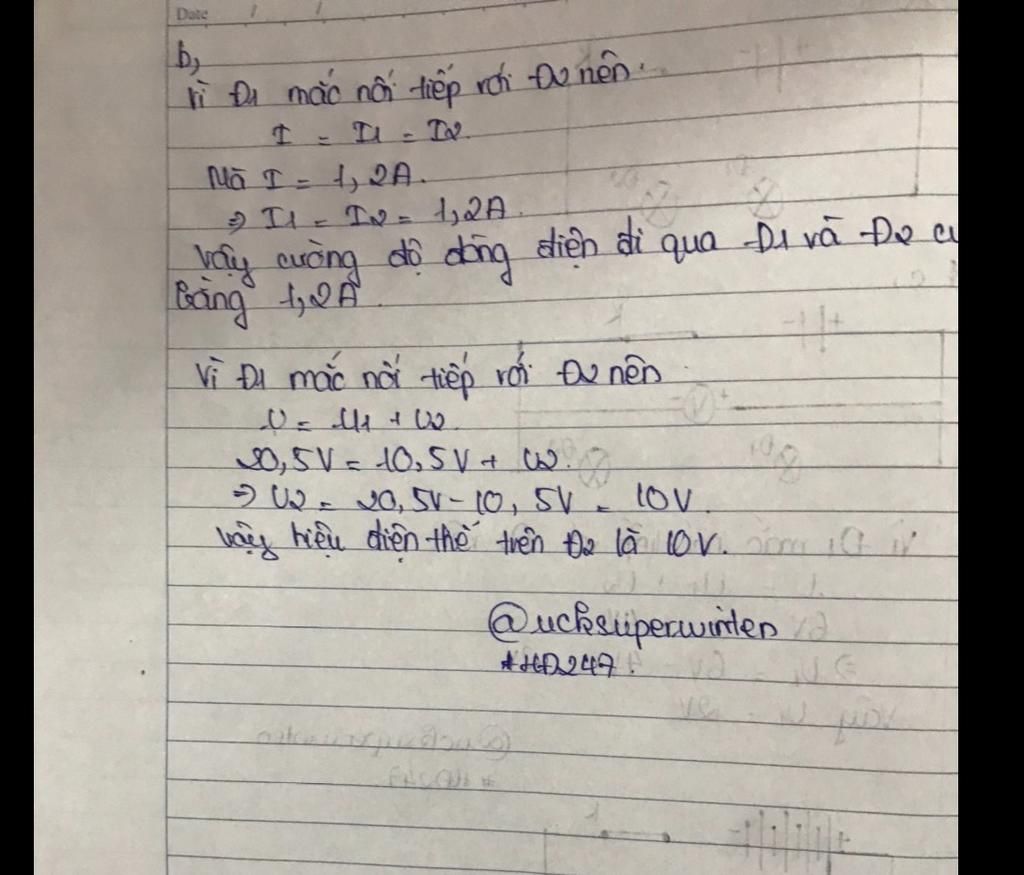

Lời giải 2 :
@UCKSWT
