Vẽ sơ đồ mạch điện gồm nguồn điện 1 pin công tắc k hai bóng đèn mắc nối tiếp 1 ampe kế đo cường độ dòng điện qua 2 đèn một vôn kế v1 đo hiệu điện thế giữa hai đầu đèn 1 a)xác định chiều dòng điện trong mạch b) biết ampe kế chỉ 0,2A tính cường độ dòng điện qua mạch và qua mỗi đèn.
Lời giải 1 :
Đáp án:

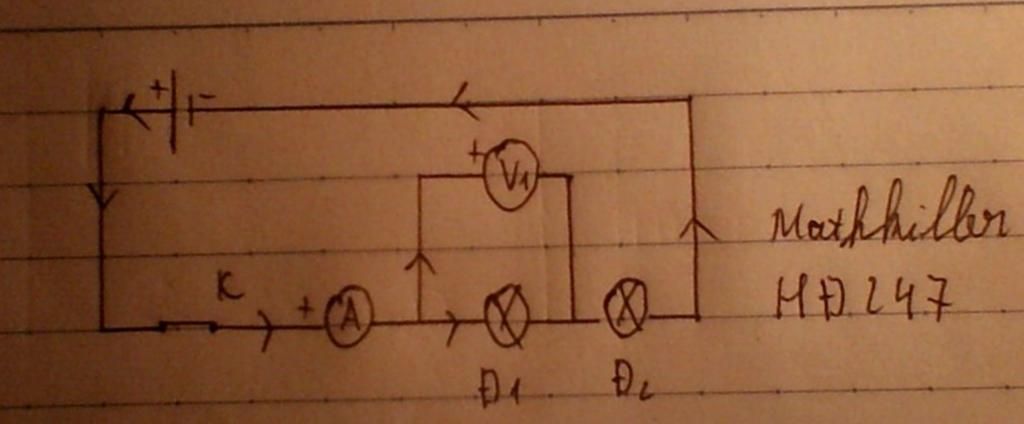

`a)` Hình.
`b)` Vì `Đ_1` và `Đ_2` mắc nối tiếp nên :
`I = I_1 = I_2`
Mà Ampe kế chỉ `0,2A`
`-> I = I_1 = I_2 = 0,2A`
Thảo luận
Lời giải 2 :

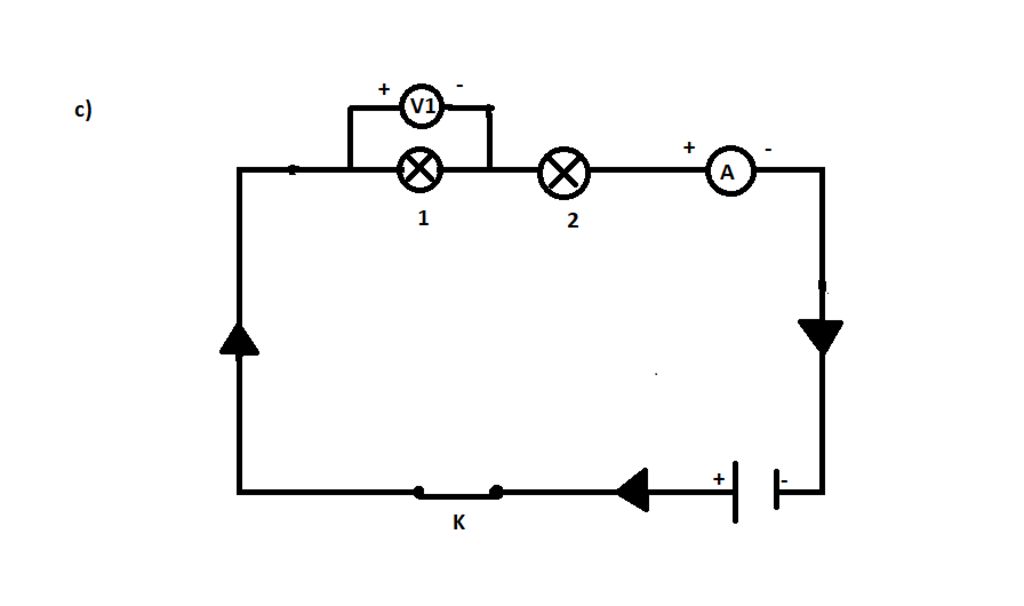

a) Hình vẽ
b) Do 2 bóng đèn được mắc nối tiếp
⇒ $I$ = $I_{1}$ = $I_{2}$ ($I$ là cường độ mạch điện
$I_{1}$ là cường độ đèn 1
$I_{2}$ là cường độ đèn 2)
Mà Ampe kế chỉ 0,2A nên $I$ = $I_{1}$ = $I_{2}$ = 0,2A
#minhnguyenhanhat735
