Cho mạch điện như hình vẽ:MN = 1m là một dây dẫn đồng chất tiết diện đều có điện trở R= 10ôm; R0 = 3ôm. Hiệu điện thế UAB= 12v Khi con chạy ở vị trí mà MC = 0,

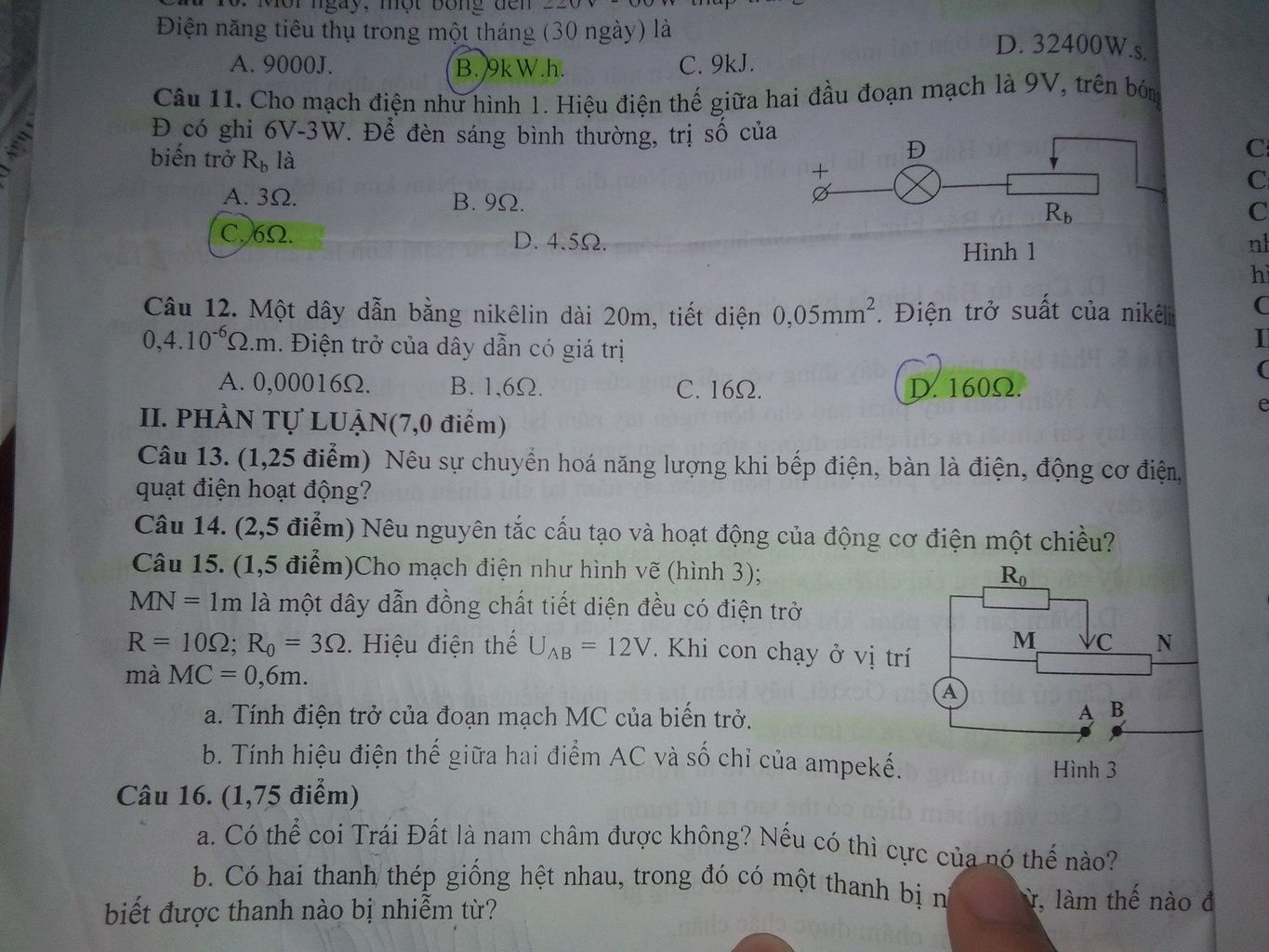

Cho mạch điện như hình vẽ:MN = 1m là một dây dẫn đồng chất tiết diện đều có điện trở R= 10ôm; R0 = 3ôm. Hiệu điện thế UAB= 12v Khi con chạy ở vị trí mà MC = 0,6m. a. Tính điện trở của đoạn mạch MC của biến trở. b. Tính hiệu điện thế giữa hai điểm AC và số chỉ của ampeké. mn giúp mk làm câu 15 vs ạ!!!
Lời giải 1 :
Đáp án:
a, $4\Omega$
b, $2A$ và $4V$
Giải thích các bước giải:
a, $R_{MC}=\frac{MC}{MN}.R=\frac{0,6}{1}.10=6\Omega$
=> $R_{NC}=10-6=4\Omega$
b, Hiệu điện thế mạch là:
$R=\frac{6.3}{6+3}+4=6\Omega$
Cường độ dòng qua A kế là:
$I_A=\frac{U}{R}=\frac{12}{6}=2A$
Hiệu điện thế AC là:
$U_{AC}=I.R_{AC}=2.\frac{6.3}{6+3}=4V$
Thảo luận
Lời giải 2 :
Đáp án:
Giải thích các bước giải:a)
vì điện trở tỉ lệ thuận với chiều dài nên ta có: MC/MN=Rmc/R
<=>0.6/1=Rmc/10<=>Rmc=6ôm
B) Điện trở tương dương của mạch:
Rtd=R(O.Rmc/R0+Rmc)+Rcn=6ôm
chỉ số của ampe kế
IA=I=U/Rtd=2(A)
Uac=U//=U-Ucn=12-2.4=4v
