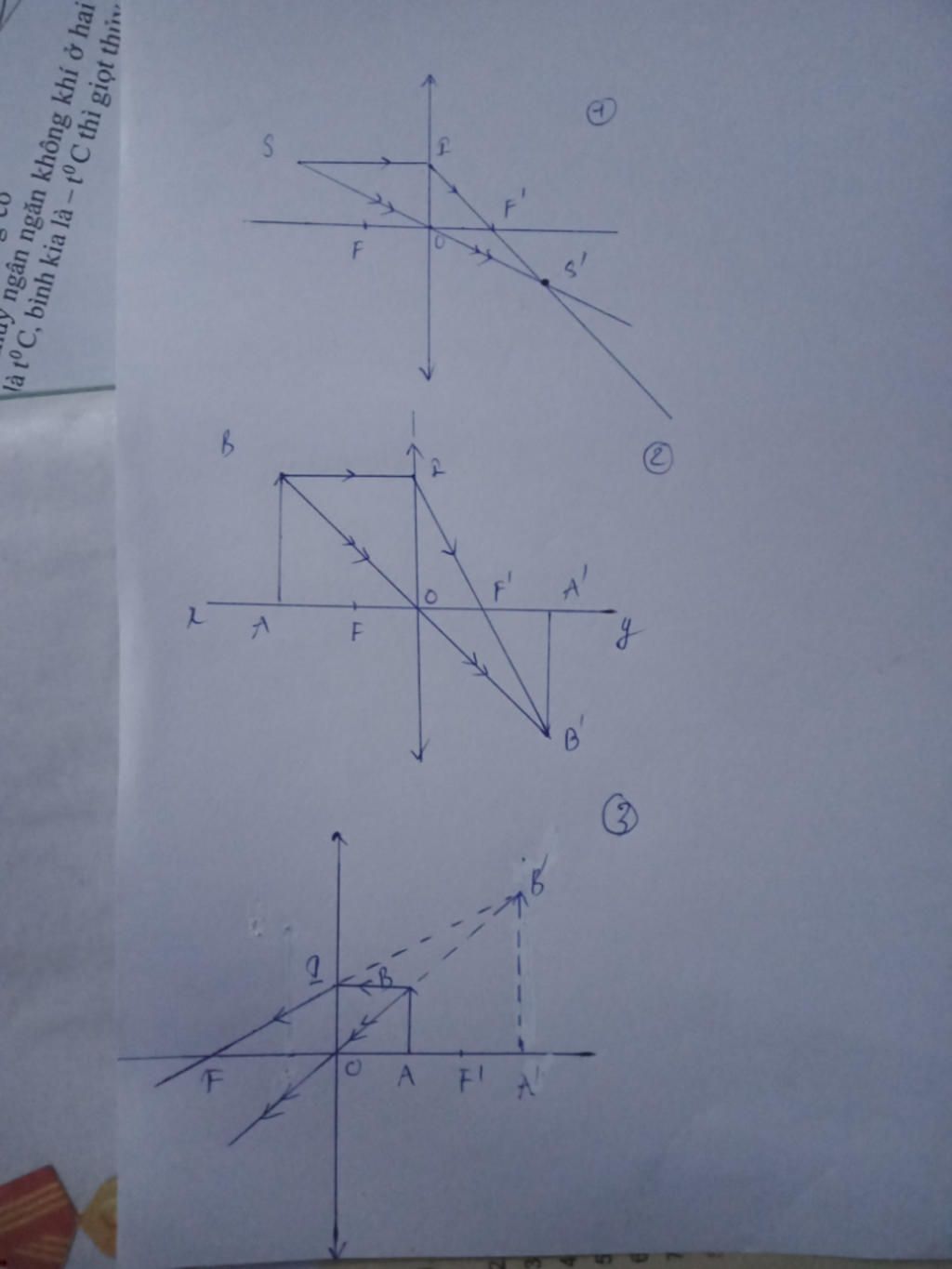

Hình $(1)$

Sử dụng đường truyền của hai tia sáng để vẽ

Tia tới qua quang tâm thì tia ló tiếp tục truyền thẳng theo phương của tia tới

Tia tới xong xong với trục chính thì tia ló đi qua tiêu điểm F'

Hình $(2)$

Ảnh A'B' là ảnh thật ngược chiều nên thấu kính trên là thấu kính hội tụ

Nối BB' lại, BB' cắt trục xy tại một điểm , điểm đó là quang tâm O

Vẽ thấu kính hội tụ vuông góc với trục xy

Từ B vẽ tia tới BI song song với trục xy( điểm I nằm trên thấu kính)

Nối IB' lại, IB' cắt xy tại một điểm, điểm đó là tiêu điểm F'

Vẽ F đối xứng F' qua O

Hình $(3)$

Ảnh A'B' là ảnh ảo, cùng chiều, lớn hơn vật nên thấu kính trên là thấu kính hội tụ

Nối B'B lại bằng đường đứt khúc rồi từ điểm B kéo dài cắt trục xy tại một điểm, đó là quang tâm O

Vẽ thấu kính hội tụ vuông góc với trục chính

Từ B vẽ tia tới BI song song với trục chính xy, rồi nối B'I lại bằng đường đứt khúc rồi kéo dài, cắt xy tại một điểm đó là tiêu điểm F

Vẽ F' đối xứng với F qua O

(Đánh dấu đường truyền của tia sáng vào mỗi hình.)
