Cho mạch điện như hình vẽ. Bộ nguồn gồm 10 pin giống nhau, mỗi pin có suất điện động bằng 1,5V và điện trở trong r=0,5ôm. Mạch ngoài của bộ nguồn trên gồm: R1

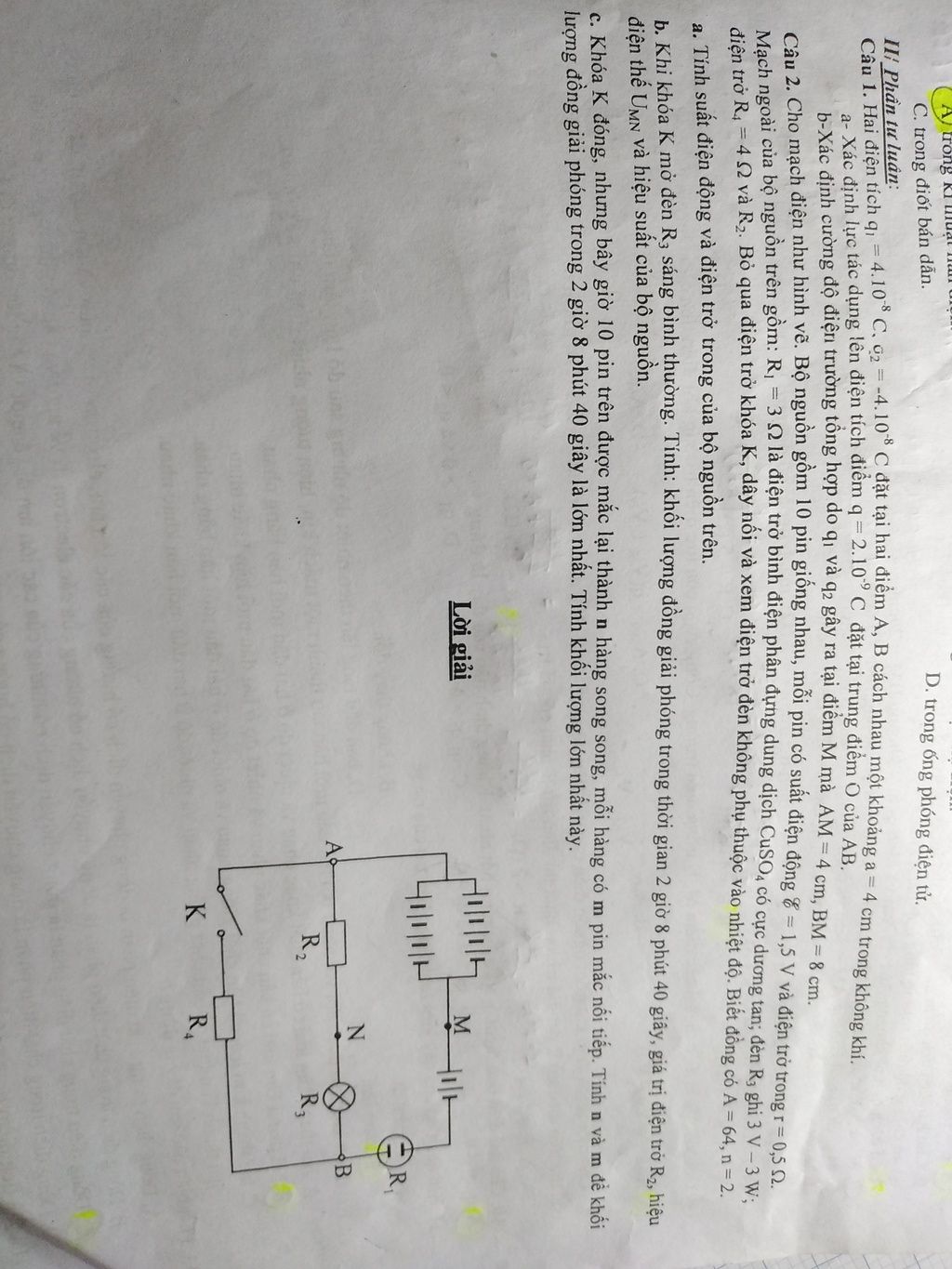

Cho mạch điện như hình vẽ. Bộ nguồn gồm 10 pin giống nhau, mỗi pin có suất điện động bằng 1,5V và điện trở trong r=0,5ôm. Mạch ngoài của bộ nguồn trên gồm: R1=3 là điện trở bình điện phân đựng dung dịch CuSO4 có cực dương tan; đèn R3 ghi 3V-3 W; điện trở R4=4ôm và R2. Bỏ qua điện trở khóa K, dây nổi và xem điện trở đèn không phụ thuộc vào nhiệt độ. Biết đồng có A=64, n=2. a. Tính suất điện động và điện trở trong của bộ nguồn trên. b) Khi khóa K mở đèn R3 sáng bình thường. Tính: khối lượng đồng giải phóng trong thời gian 2 giờ 8 phút 40 giây, giá trị điện trở R2, hiệu điện thế U(MN) và hiệu suất của bộ nguồn. c. Khóa K đóng, nhưng bây giờ 10 pin trên được mắc lại thành n hàng song song, mỗi hàng có m pin mắc nối tiếp. Tính n và m để khối lượng đồng giải phóng trong 2 giờ 8 phút 40 giây là lớn nhất. Tính khối lượng lớn nhất này. Giải giúp mk câu 2 với ạ
Lời giải 1 :
Đáp án:
$U_{MN}=-5V$
Giải thích các bước giải:
a, Nguồn gồm (4 pin // 4 pin) nt 2 pin
Suất điện động của nguồn là: $E_n=4.1,5+2.1,5=9V$
Điện trở nguồn là: $r_n=\frac{4r}{2}+2r=2\Omega$
b, Cường độ định mức và điện trở đèn là:
$I_đ=\frac{P_đ}{U_đ}=\frac{3}{3}=1A$
$R_đ=\frac{U_đ}{I_đ}=\frac{3}{1}=3\Omega$
Đèn sáng bình thường nên: $I_1=I_đ=1A$
$t=2h8phút40s=7720s$
=> Khối lượng đồng là: $m=\frac{A.I_1.t}{96500.n}=\frac{64.1.7720}{96500.2}=2,56g$
Giá trị điện trở $R_2$ là:
$R_2=\frac{E_n}{I_đ}-r_n-R_1-R_đ=\frac{9}{1}-2-3-3=1\Omega$
Hiệu suất bộ nguồn:
$H=\frac{R_2+R_1+R_đ}{r+R_2+R_1+R_đ}=\frac{1+3+3}{3+3+3}=77,7\%$
$U_{MN}=U_{MB}+U_{BN}=2.1,5-I.(2r+R_1+R_3)=2.1,5-1.(2.1+3+3)=-5V$
c, Bạn tự làm nốt nhé
