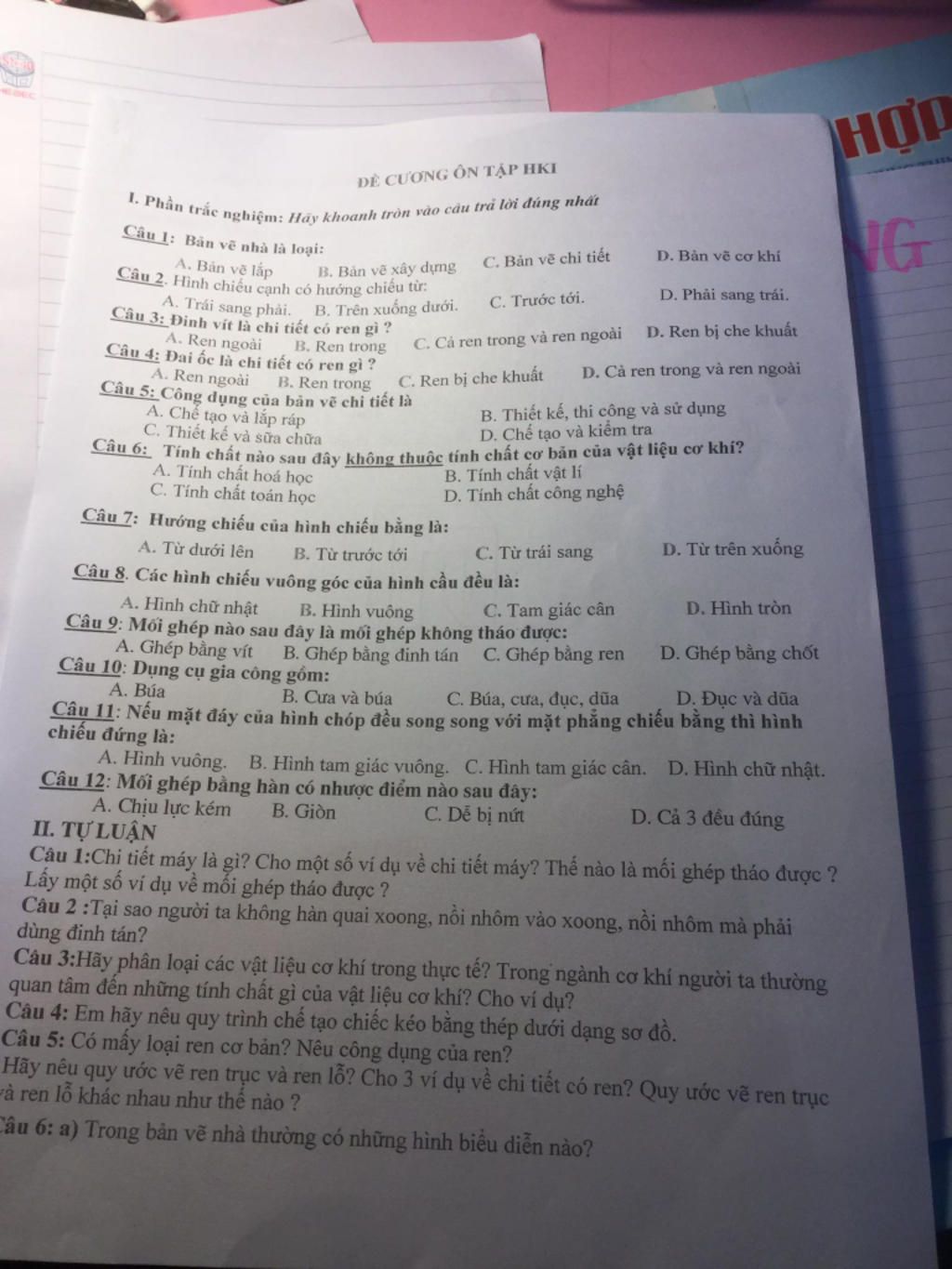

`1.`

Chi tiết máy là phần tử có cấu tạo hoàn chỉnh và thực hiện một nhiệm vụ nhất định trong máy.

VD: Bu lông, đai ốc, bánh răng,...

Mối ghép tháo được là mối ghép có thể tháo rời các chi tiết ở dạng nguyên vẹn như trước khi ghép.

`2.`

Vì:

Mối ghép chịu được lục lớn và chấn động mạnh.

Mối ghép chịu được nhiệt độ cao.

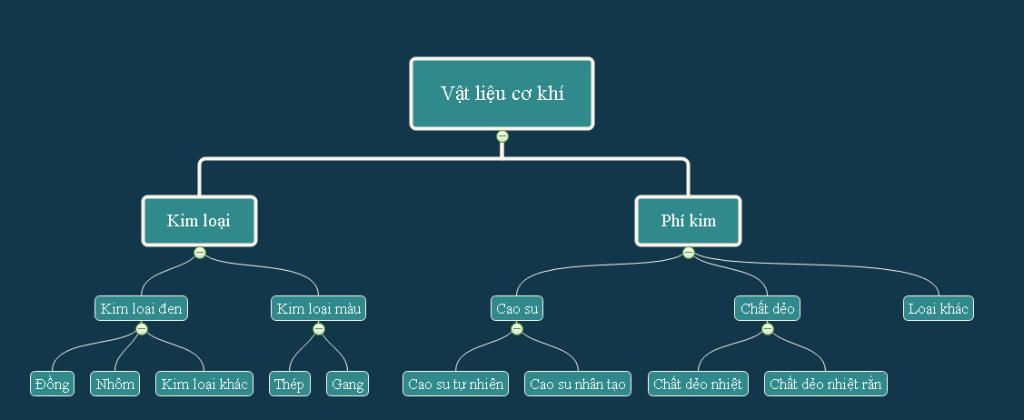

`3.`

Trong cơ khí người ta quan tâm nhất về hai tính chất:

`1.`Tính chất cơ học.

`2.`Tính chất công nghê.

`5.`

Có hai loại ren:

`1.`Ren trục.

`2.`Ren lỗ.

Công dụng: Liên kết các chi tiết với nhau.

Quy ước:

Đường đỉnh ren được vẽ bằng nét liền đậm.

Đường chân ren được vẽ bằng nét liền mảnh.

Đường giới hạn ren được vẽ bằng nét liền đậm.

Vòng đỉnh ren được vẽ bằng nét liền đậm.

Vòng chân ren được vẽ bằng nét liền mảnh.

_______________________________________________

Đường đỉnh ren được vẽ bằng nét liền đậm.

Đường chân ren được vẽ bằng nét liền mảnh.

Đường giới hạn ren được vẽ bằng nét liền đậm.

Vòng đỉnh ren được vẽ bằng nét liền đậm.

Vòng chân ren được vẽ bằng nét liền mảnh.

Khác nhau:

Đường chân ren của ren trục nằm ở trong còn ren lỗ thì nằm ở ngoài.

Vòng chân ren của ren trục được vẽ ở trong còn ren lỗ thì ở ngoài.

VD: Bu lông, đai ốc, cổ chai,...

`6.`

Có ba hình biểu diễn:

`1.`Mặt đứng.

`2.`Mặt bằng.

`3.`Mặt cắt

1/ - Là phần tử có cấu tạo hoàn chỉnh và có chức năng nhất định. - Là phần tử có cấu tạo hoàn chỉnh và không tháo rời ra được nữa. - Có 2 kiểu mối ghép: + Mối ghép bằng ren + Mối ghép bằng then và chốt a) Mối ghép bằng ren: 1. Cấu tạo: - Bu lông: bu lông, đai ốc, vòng đệm, 2 chi tiết ghép. - Vít cấy: vít cấy, đai ốc, vòng đệm. - Đinh vít: đinh vít, 2 chi tiết ghép. 2. Đặc điểm và ứng dụng: - Có cấu tạo đơn giản, dễ tháo lắp, được dùng rộng rãi trong các mối ghép cần tháo lắp. - Mối ghép bu lông dùng để ghép các chi tiết có độ dày không lớn và cần tháo lắp. - Đối với những chi tiết bị ghép có độ dày quá lớn, người ta dùng mối ghép vít cấy. - Mối ghép đinh vít dùng cho những chi tiết bị ghép chịu lực nhỏ. b) Mối ghép bằng then và chốt: 1. Cấu tạo: - Then: trục, bánh đai, then. - Chốt: đùi xe, trục giữa, chốt trụ. 2. Đặc điểm và ứng dụng: - Có cấu tạo đơn giản, dễ tháo lắp và thay thế nhưng khả năng chịu lực kém. - Mối ghép bằng then dùng để ghép trục với bánh răng, bánh đai, đĩa xích... để truyền chuyển động quay. - Mối ghép bằng chốt dùng để hãm chuyển động tương đối giữa các chi tiết theo phương tiếp xúc hoặc truyền lực theo phương đó. VD: + Mối ghép bằng đinh ốc nối 2 vỏ của máy tính cầm tay. + Mối ghép bằng ren giữa chai nước và nắp. 2/ - Vì nhôm khó hàn và mối ghép đinh tán chịu được nhiệt độ cao, chịu lực lớn và chấn động mạnh còn nếu hàn thì mối hàn dễ bị nứt và giòn, chịu lực kém và hàn dễ làm cho các chi tiết bị biến dạng. 5/ * Công dụng: - Liên kết các chi tiết lại với nhau và truyền lực. * Quy ước: (ren trục và ren lỗ) - Đỉnh ren vẽ bằng nét liền đậm. - Chân ren vẽ bằng nét liền mảnh. - Giới hạn ren vẽ bằng nét liền đậm. - Vòng đỉnh ren vẽ đóng kín bằng nét liền đậm. - Vòng chân ren vẽ hở bằng nét liền mảnh. VD: bu lông, đai ốc, đinh vít... * Khác nhau: Ren trục - Đường đỉnh ren nằm ngoài đường chân ren. - Vòng đỉnh ren nằm ngoài vòng chân ren. Ren lỗ - Đường đỉnh ren nằm trong đường chân ren. - Vòng đỉnh ren nằm trong vòng chân ren.
