Mạch chỉnh lưu cầu là một bộ chuyển đổi dòng điện xoay chiều sang dòng một chiều để giúp điều chỉnh đầu vào AC thành đầu ra DC. Cầu chỉnh lưu được sử dụng rộng rãi trong các mạch nguồn cung cấp điện áp DC cần thiết cho các thiết bị hoặc các linh kiện điện tử.

Về cơ bản nó thực hiện chức năng giá trị tuyệt đối trên một điện áp. Trên thực tế là mất hai giọt diode điện áp trong quá trình, nhưng đó không phải là vấn đề ngay bây giờ. Nếu bạn có một tín hiệu AC duy nhất, thì cầu sóng đầy đủ là một cách để làm cho tất cả tích cực nên mạch chỉnh lưu cầu lại được dùng phổ biến trong đời sống hàng ngày.

Mạch chỉnh lưu cầu là một bộ chuyển đổi dòng điện xoay chiều (AC) sang dòng một chiều (DC) để giúp điều chỉnh đầu vào AC thành đầu ra DC. Cầu chỉnh lưu được sử dụng rộng rãi trong các mạch nguồn cung cấp điện áp DC cần thiết cho các thiết bị hoặc các linh kiện điện tử.

Tùy thuộc vào yêu cầu của tải hiện tại để có thể lựa chọn bộ chỉnh lưu sao cho phù hợp. Các thông số được tính đến như: Thông số linh kiện, điện áp sự cố, dải nhiệt độ, dòng điện chạy qua mạch, dòng chuyển tiếp, yêu cầu lắp đặt,…Và một số thông số khác được tính đến trong quá trình chọn nguồn cung cấp chỉnh lưu cho mạch điện tử thích hợp.

Các loại chỉnh lưu cầu thường gặp

Chỉnh lưu cầu được phân thành nhiều loại dựa các yếu tố sau: Loại cung cấp, khả năng điều khiển, cấu hình mạch,… Chỉnh lưu cầu chủ yếu được phân thành 2 loại đó là chỉnh lưu 1 pha và chỉnh lưu 3 pha. Cả 2 loại này đều được phân thành các chỉnh lưu không kiểm soát, bán kiểm soát và kiểm soát toàn phần.

• Chỉnh lưu 1 pha và chỉnh lưu 3 pha

Chỉnh lưu cầu 1 pha và 3 pha

Nguồn cung cấp 1 pha hay 3 pha sẽ quyết định các bộ chỉnh lưu này. Bộ chỉnh lưu cầu 1 pha bao gồm 4 diode để chuyển từ nguồn AC sang DC, trong khi bộ 3 pha sử dụng đến 6 diode như hình. Có thể sử dụng mạch kiểm soát hoặc không kiểm soát tùy thuộc vào thành phần trong mạch là Diode hay SCR.

• Chỉnh lưu cầu không điều khiển

Cầu chỉnh lưu 1 pha không điều khiển

Bộ chỉnh lưu này sử dụng diode để chỉnh lưu đầu vào như trong hình. Vì diode là một trong những linh kiện đơn hướng chỉ cho phép dòng điện chạy theo 1 chiều. Với sự sắp xếp của diode này trong bộ chỉnh lưu, nó sẽ không cho phép công suất thay đổi tùy vào yêu cầu của tải. Vì vậy, chỉnh lưu này được sử dụng trong các mạch nguồn cung cấp cố định.

• Chỉnh lưu cầu có điều khiển

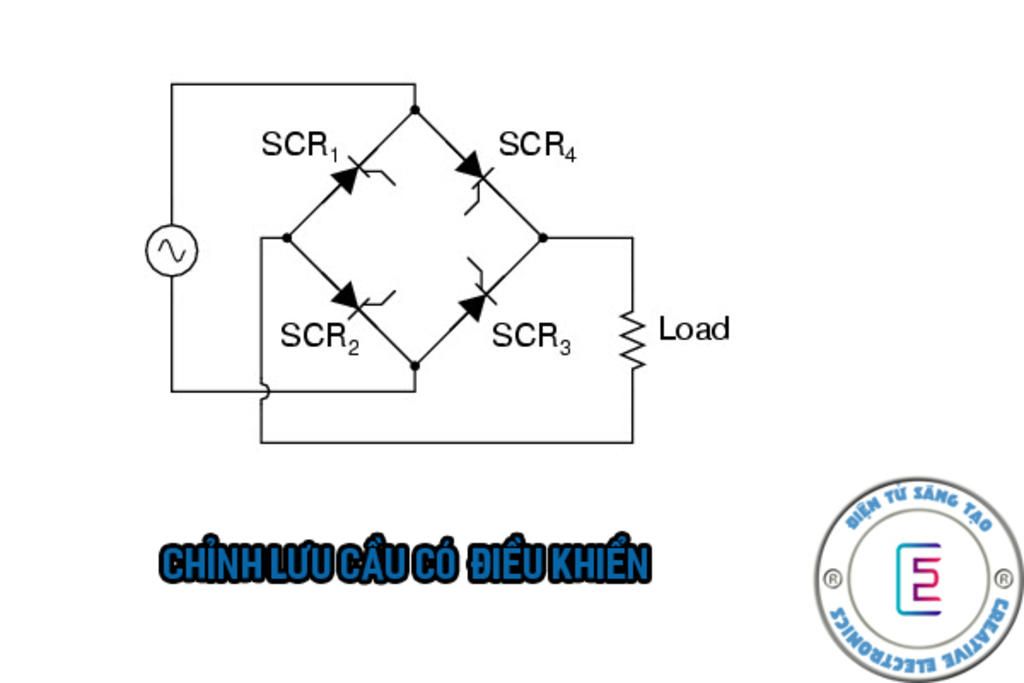

Cầu chỉnh lưu 1 pha có điều khiển

Trong bộ chỉnh lưu này, thay vì sử dụng diode không điều khiển, các linh kiện có thể được sử dụng như SCR, Mosfet, IGBT,… các linh kiện này sẽ được dùng để thay đổi công suất đầu ra ở các mức điện áp khác nhau, công suất đầu ra khi tải được thay đổi một cách thích hợp.

Sơ đồ mạch chỉnh lưu cầu

Sơ đồ mạch chỉnh lưu cầu bao gồm các thiết bị khác nhau như: Máy biến áp, cầu diode, bộ lọc và bộ điều chỉnh. Nói chung, tất cả các khối này được gọi là nguồn cung cấp DC cho các thiết bị điện tử.

Sơ đô mạch chỉnh lưu cầu:

Cầu chỉnh lưu 1 pha có điều khiển

Trong bộ chỉnh lưu này, thay vì sử dụng diode không điều khiển, các linh kiện có thể được sử dụng như SCR, Mosfet, IGBT,… các linh kiện này sẽ được dùng để thay đổi công suất đầu ra ở các mức điện áp khác nhau, công suất đầu ra khi tải được thay đổi một cách thích hợp.
