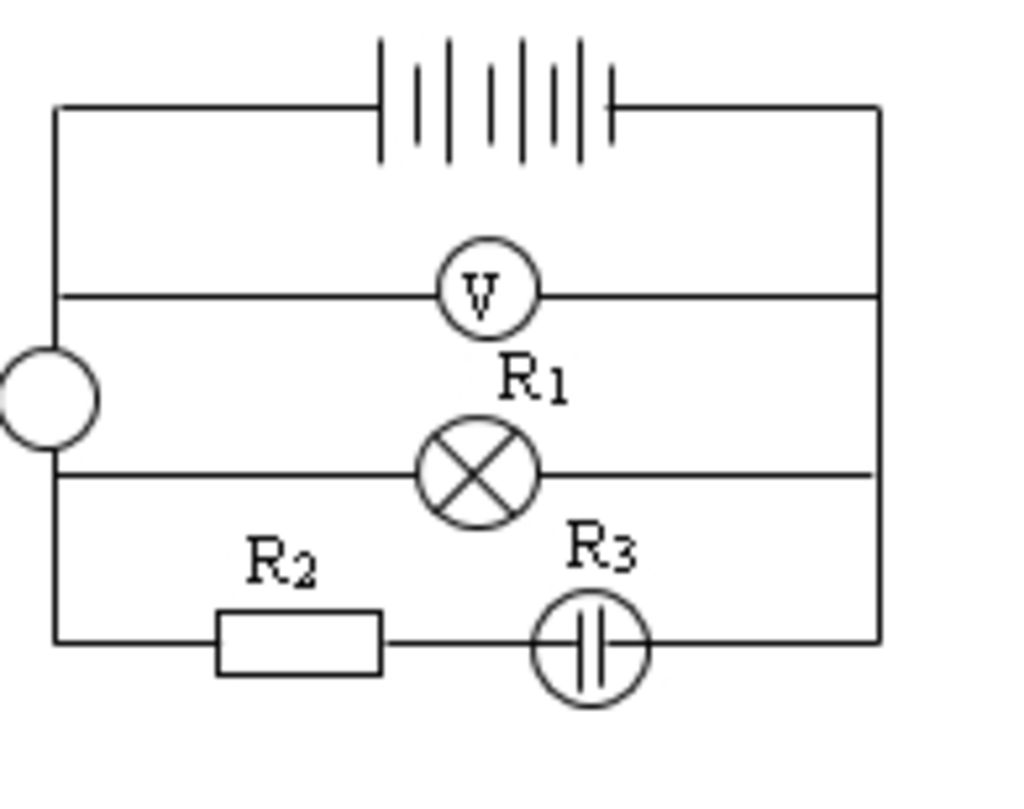

Câu 3: Cho mạch điện như hình vẽ. Bộ nguồn gồm 4 pin giống nhau ghép nối tiếp có suất điện động và điện trở trong của bộ nguồn Eb = 12 V và rb = 0,4 . R1 là bóng đèn (9V-9W), R2 = 2 , R3 là bình điện phân chứa dung dịch CuSO4 có cực dương bằng đồng, điện trở của bình điện phân R3 = 4 . (Ampe kế, Vôn kế lý tưởng và điện trở dây nối không đáng kể). a) Tính suất điện động và điện trở trong của mỗi pin. b) Tìm cường độ dòng điện qua mỗi điện trở, số chỉ Ampe kế và Vôn kế, đèn sáng thế nào? c) Tính công suất, hiêu suất bộ nguồn, xác định khối lượng đồng được giải phóng ở điện cực trong thời gian 32 phút 10 giây (F = 96500 C/mol; ACu = 64; n = 2). d) Điều chỉnh R1 để đèn sáng bình thường. Tính R1?
