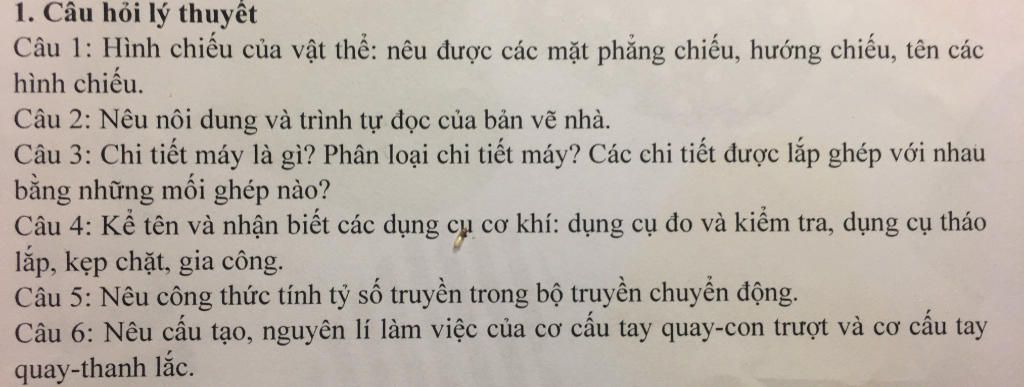

Câu 1:

- Hình nhận được trên mặt phẳng đó gọi là hình chiếu.

- Hình chiếu đứng có hướng chiếu từ trước tới.

- Hình chiếu bằng có hướng chiếu từ trên xuống.

- Hình chiếu cạnh có hướng chiếu từ trái sang.

Câu 2:

- Nội dung của bản vẽ nhà là:

+ Mặt bằng là hình mặt cắt của ngôi nhà.

+ Mặt cắt là hình cắt có mặt cắt song song với mặt phẳng chiếu đứng.

+ Mặt đứng là hình chiếu vuông góc với mặt phẳng chếu đứng.

- Trình tự đọc của bản vẽ nhà:

• Khung tên

  • Tên gọi ngôi nhà

  • Tỉ lệ bản vẽ

• Hình biểu diễn

  • Tên gọi hình chiếu

  • Tên gọi mặt cắt

• Kích thước

  • Kích thước chung

  • Kích thước từng bộ phận

• Các bộ phận khác

  • Số phòng

  • Số cửa đi và cửa sổ

  • Các bộ phận khác

Câu 3:

-Chi tiết máy là các phần tử có cấu tạo hoàn chỉnh và thực hiện một nhiệm vụ nhất định trong máy

    Phân loại:

- Nhóm có công dụng chung:

• Bu lông, đai ốc, bánh răng, lò xo... được sử dụng trong nhiều loại máy khác nhau các chi tiết có công dụng chung

- Nhóm có công dụng riêng:

 Trục khuỷu, kim máy khâu, khung xe đạp. Dùng trong một loại máy nhất định → chi tiết có công dụng riêng

 - Các chi tiết máy được lắp ghép với nhau bằng mối ghép động và mối ghép cố định.

Câu 4:

1. Thước đo chiều dài

a. Thước lá

Được chế tạo bằng thép, ít co giãn và không gỉ.

• Dày : 0,9 – 1,5 mm

• Rộng: 10 – 25 mm

• Dài: 150 – 1000 mm

• Vạch đo: 1mm

b. Thước cặp

• Cấu tạo gồm 8 bộ phận

  • 1: Cán

  • 2, 7: Mỏ kẹp

  • 3: Khung động

  • 4: Vít hãm

  • 5: Thang chia độ chính

  • 6: Thước đo chiều sâu

  • 8: Thang chia độ của du xích

• Chế tạo bằng thép ( inox ) không gỉ có độ chính xác cao ( 0,1 đến 0,05 mm ).

• Dùng để đo đường kính trong, đường kính ngoài và chiều sâu của lỗ với kích thước không lớn lắm.

c. Thước đo góc

• Có hình dạng chữ L, tam giác vuông có các góc đặc biệt.

• Thước đo góc có cấu tạo như hình vẽ

• Êke, ke vuông: đo và kiểm tra các góc đặc biệt.

• Thước đo góc vạn năng: xác định các góc bất kì.

2. Dụng cụ tháo, lắp và kẹp chặt

Mỏ lết, Cờ lê : dùng tháo lắp

• Gồm phần mở và phần cán, phần mở của mỏ lết có thể điều chỉnh.

• Dùng để tháo – lắp các loại bulông – đai ốc

Tua vít: tháo lắp ốc vít

• Gồm phần đầu và phần cán, phần đầu có dạng dẹp hoặc chữ thập.

• Dùng để tháo – lắp các loại vít.

Êtô:  dùng để kẹp chặt vật khi gia công

• Gồm má động, má tĩnh, tay quay.

• Dùng để kẹp chặt vật dựa vào khả năng chịu lực của trục vít.

Kìm:

• Gồm phần mỏ và phần cán.

• Dùng để kẹp giữ vật nhờ vào lực của bàn tay.

3. Dụng cụ gia công

• Búa:

  • Đầu búa và cán búa.

  • Dùng để tạo một lực đóng vào một vật khác.

Cưa:

• Khung cưa, vít điều chỉnh, chốt, lưỡi cưa, tay cầm.

• Dùng để cắt các loại vật liệu.

Đục: dùng để chặt kim loại

• Phần đầu, thân và lưỡi đục.

• Dùng để chặt đứt hay đục rãnh.

Dũa:

• • Lưỡi dũa và cán dũa.

  • Dùng để tạo độ nhẵn, phẳng trên bề mặt vật liệu.

Câu 5:(Hình)

Câu 6: Tay quay - con trượt:

Cấu tạo :

1 – Tay quay

2 – Thanh truyền

3 – Con trượt

4 – Giá đỡ

Nguyên lí làm việc:

Khi tay quay 1 quay quanh trục A, đầu B của thanh truyền 2 chuyển động tròn làm con trượt 3 chuyển động tịnh tiến qua lại trên giá đỡ 4 – Nhờ đó chuyển động quay của tay quay biến thành chuyển động tịnh tiến qua lại của con trượt.

          Tay quay - thanh lắc:

Cấu tạo:

Tay quay,Thanh truyền,Thanh lắc,Giá đỡ

NGUYÊN LÝ LÀM VIỆC CỦA TAY QUAY – THANH LẮC:

Nếu tay quay là một khâu dẫn, khi tay quay 1 quay đều quanh trục A, thông qua thanh truyền 2 làm thanh lắc 3 lắc qua lắc lại quanh trục D một góc nào đó.

CHÚC BẠN HỌC TỐT!!

Câu 1:

1.Các mặt phẳng chiếu:

-Mặt chính diện gọi là mp chiếu đứng

-Mặt nằm ngang gọi là mp chiếu bằng

-Mặt cạnh bên phải là mp chiếu cạnh

2.Các hình chiếu:

-Hình chiếu đứng có hướng chiếu từ trước tới

-Hình chiếu bằng có hướng chiếu từ trên xuống

-Hình chiếu cạnh có hướng chiếu từ trái sang

câu 2:

Trình tự đọc       |  Nội dung

1.Khung tên       | -Tên gọi của nhà

                           |-Tỉ lệ bản vẽ

                          |

2.Hình biểu diễn|-Tên gọi hình chiếu

                           |-Tên gọi mặt cắt

                           |

3.Kích thước       |-Kích thước chung

                           |-Kích thước từng bộ phận

                           |

4.Các bộ phận    |-Số phòng

                           |-Số cửa đi và số cửa sổ

                           |-Các bộ phận khác

Câu 3:

-Chi tiết máy là phần tử có cấu tạo hoàn chỉnh và thực hiện 1 nhiệm vụ nhất định trong máy

Phân loại chi tiết máy gồm:

a.Nhóm các chi tiết:Được sử dụng trong nhiều loại máy khác nhau gọi là chi tiết có công dụng chung

b.Nhóm các chi tiết:Chỉ được dùng trong một loại máy nhất định gọi là chi tiết có công dụng riêng.

Các chi tiết mối ghép có 2 loại:

a,Mối ghép cố định:

Là những mối ghép mà các chi tiết được ghép ko có chuyển động tương đối với nhau gồm:

+Mối ghép tháo đc

+Mối ghép ko tháo đc

B,Mối ghép động:

Là những mối ghép mà các chi tiết đc ghép có thể xoay, trượt, lăn và ăn khớp với nhau.

P/s: Cho mik xin ngày mai làm tiếp do bây giờ ôn CN để mai thi
