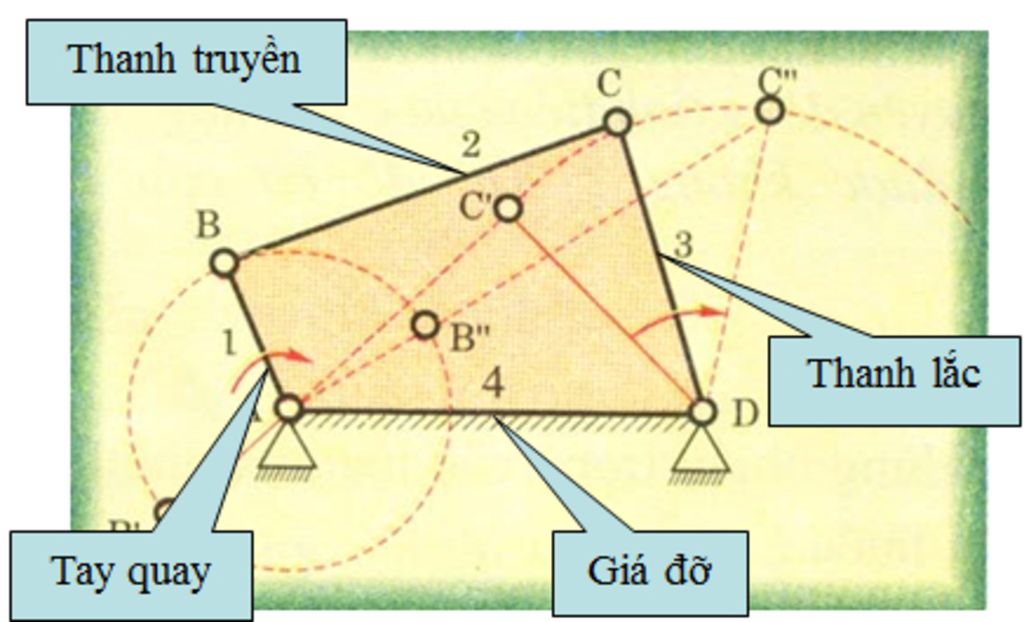

-1 Biến đổi chuyển động: Cơ cấu quay tay-thanh lắc

-Cấu tạo: gồm tay quay 1, thanh truyền 2, thanh lắc 3 và giá đỡ 4. chúng đc nối với nhau bằng các khớp quay.

-Nguyên lí làm việc: Kai tay quay 1 quay đều quanh trục A, thông qua thanh truyền 2, làm thanh lắc 3 lắc qua lắc lại quanh trục D một góc nào đó. Tay quay 1 được gọi là khâu dẫn.

-Mục tiêu biến đổi: giúp cho việc sử dụng các loại máy móc như máy dệt, máy khâu đạp chân, xe tự đẩy... được dễ dàng hơn trong mọi việc.

                XIN 5* CHO RIÊNG VÀ CTLHN CHO NHÓM MÌNH NHA BẠN.

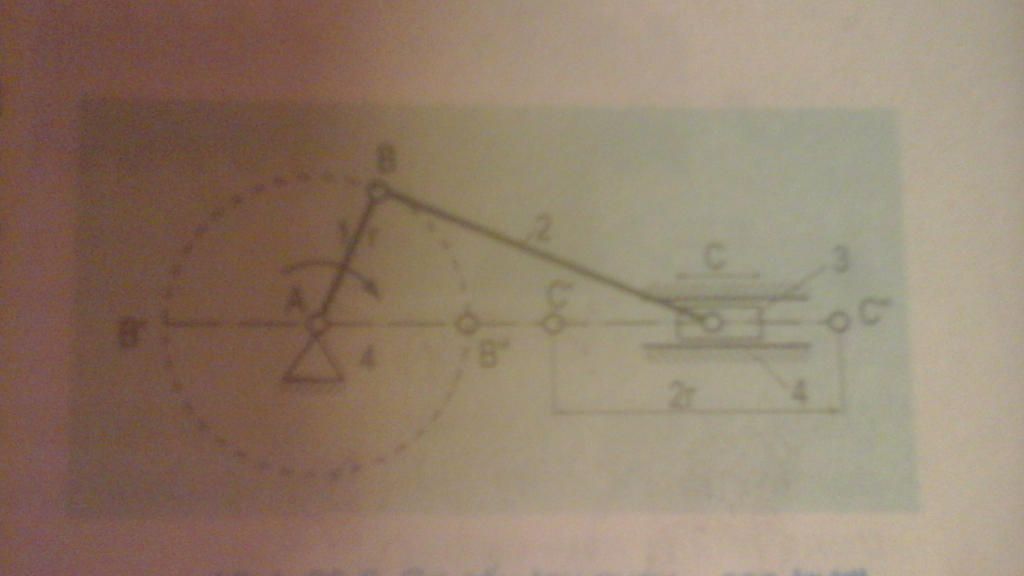

1: Biến chuyển động quay thành chuyển động tịnh tiến( cơ cấu tay quay- con trượt)

A. NGUYÊN LÍ LÀM VIỆC

Khi tay quay 1 quay quanh trục A, đầu B của thanh huyền chuyển động tròn, làm cho con trượt 3 chuyển động tịnh tiến qua lại trên giá đỡ 4. Nhờ đó chuyển động quay của tay quay được biến đổi thành chuyển động tịnh tiến của con trượt.

B. Cấu tao: tay quay 1, thanh huyền 2, con trượt 3, giá đỡ 4. Ngoài khớp tịnh tiến giữa con trượt với giá , các khớp động còn lại đều là khớp quay

C. Mục tiêu: dùng nhiều trong các loại máy: máy khâu đạp chân, máy cưa gỗ, ô tô, máy hơi nước

2: biến đổi chuyển động quay thành chuyển động lắc( cơ cấu tay quay- thanh lắc)

A. Nguyên lí làm việc

Khi tay quay 1 ( khâu dẫn) quay đều quanh trục A, thông qua thanh truyền 2, làm thanh lắc 3 lắc qua lắc lại quanh trục D  một góc nào đó.

B. Cấu tạo: tay quay 1, thanh huyền 2, thanh lắc 3, giá đỡ 4. Chúng được nối với nhau = các khớp quay.

C. Mục tiêu: dùng trong nhiều loại máy: máy dệt, máy khâu đạp chân, xe tự đẩy

*  THEO ĐỀ BÀI, CHỌN 1 TRONG 2
