Câu 1:

- Hình cắt là hình biểu diễn phần vật thể ở sau mặt phẳng cắt ( khi giả sử cắt vật thể )

- Cộng dụng: Hình cắt dùng để biễu diễn rõ hơn hình dạng bên trong của vật thể nào đó, giúp ta dễ dàng quan sát các chi tiết bên trong vật thể.

Câu 2:

- Bản vẽ chi tiết gồm 4 nội dụng:

+ Hình biểu diễn

+ Kích thước

+ Yêu cầu kĩ thuật

+ Khung tên

* Công dụng: Dùng để chế tạo và kiểm tra các chi tiết máy một cách dễ dàng và thuận tiện hơn.

Câu 3:

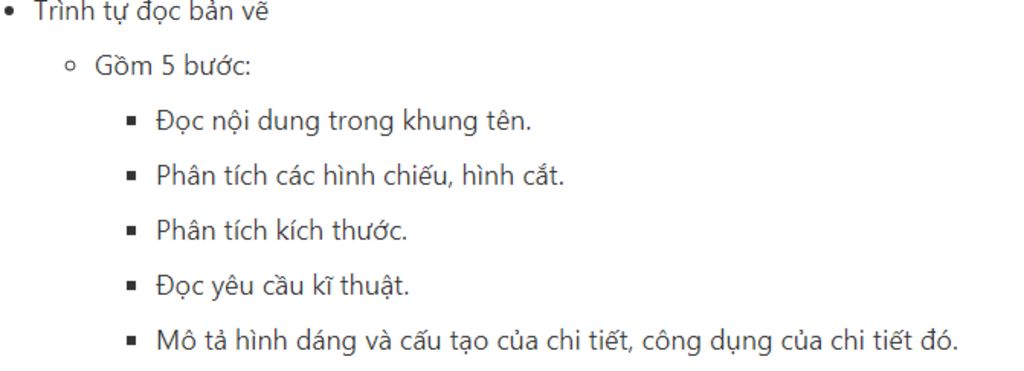

- Đọc bản vẽ chi tiết theo 5 bước:

B1: Khung tên

B2: Hình biểu diễn

B3: Kích thước

B4: Yêu cầu kĩ thuật

B5: Tổng hợp

@ No Internet and spam

Chúc bạn học tốt!

1

- Hình cắt là hình biểu diễn phần vật thể ở sau mặt phẳng cắt.
- Hình cắt dùng để biểu diễn rõ hơn hình dạng bên trong của vật thể.

2

Bao gồm

các hình biểu diễn

khung bản vẽ khung tên

các yêu cầu kĩ thuật

các con số kích thước

Công dụng: bản vẽ chi tiết dùng đẻ chế tạo và kiểm tra chi tiết.
