Đáp án:

$\begin{align}
  & a){{\xi }_{b}}=18V;{{r}_{b}}=2\Omega  \\
 & b){{R}_{N}}=10\Omega  \\
 & c)I=1,5A \\
 & d)U=15V;{{P}_{nguon}}=17W \\
 & e){{Q}_{1}}=720J \\
 & f)A=1,875\text{W}h \\
 & g){{P}_{2}}=13,5W \\
\end{align}$

Giải thích các bước giải:

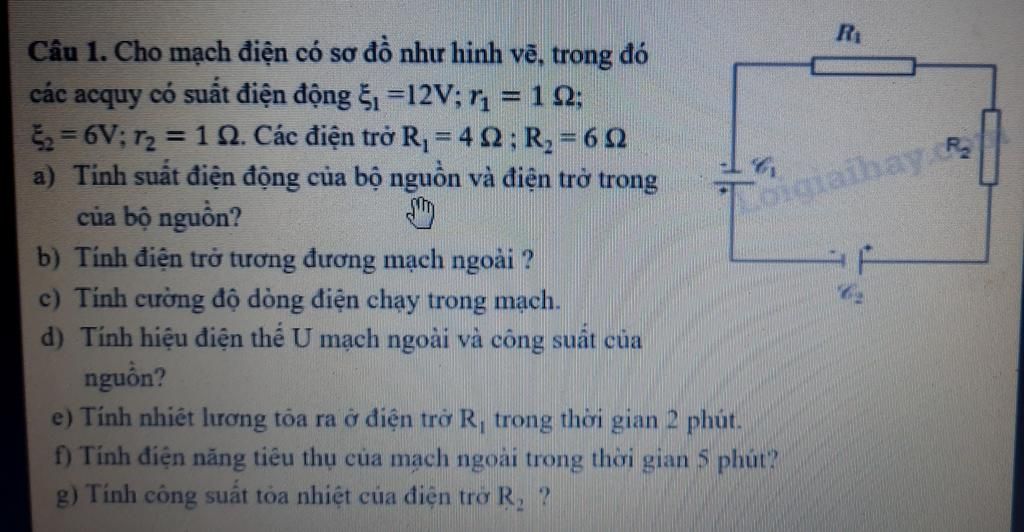

${{\xi }_{1}}=12V;{{r}_{1}}=1\Omega ;{{\xi }_{2}}=6V;{{r}_{2}}=1\Omega ;{{R}_{1}}=4\Omega ;{{R}_{2}}=6\Omega ;$

a) nguồn mắc nối tiếp:

$\begin{align}
  & {{\xi }_{b}}={{\xi }_{1}}+{{\xi }_{2}}=12+6=18V \\
 & {{r}_{b}}={{r}_{1}}+{{r}_{2}}=1+1=2\Omega  \\
\end{align}$

b) mạch ngoài mắc nối tiếp:

${{R}_{N}}={{R}_{1}}+{{R}_{2}}=4+6=10\Omega $

c) cường độ dòng điện qua mạch:

$I=\dfrac{{{\xi }_{b}}}{{{R}_{N}}+{{r}_{b}}}=\dfrac{18}{10+2}=1,5A$

d) Hiệu điện thế mạch ngoài:

$U={{\xi }_{b}}-I.{{r}_{b}}=18-1,5.2=15V$

 Công suất nguồn

${{P}_{nguon}}=I.{{\xi }_{b}}=1,5.18=17\text{W}$

e) Nhiệt lượng:

${{Q}_{1}}={{I}^{2}}.{{R}_{1}}.t=1,5.4.2.60=720J$

f) điện năng tiêu thụ

$A={{I}^{2}}.{{R}_{N}}.t=1,{{5}^{2}}.10.5.60=6750J=1,875Wh$

g) Công suất:

${{P}_{2}}={{I}^{2}}.{{R}_{2}}=1,{{5}^{2}}.6=13,5\text{W}$
