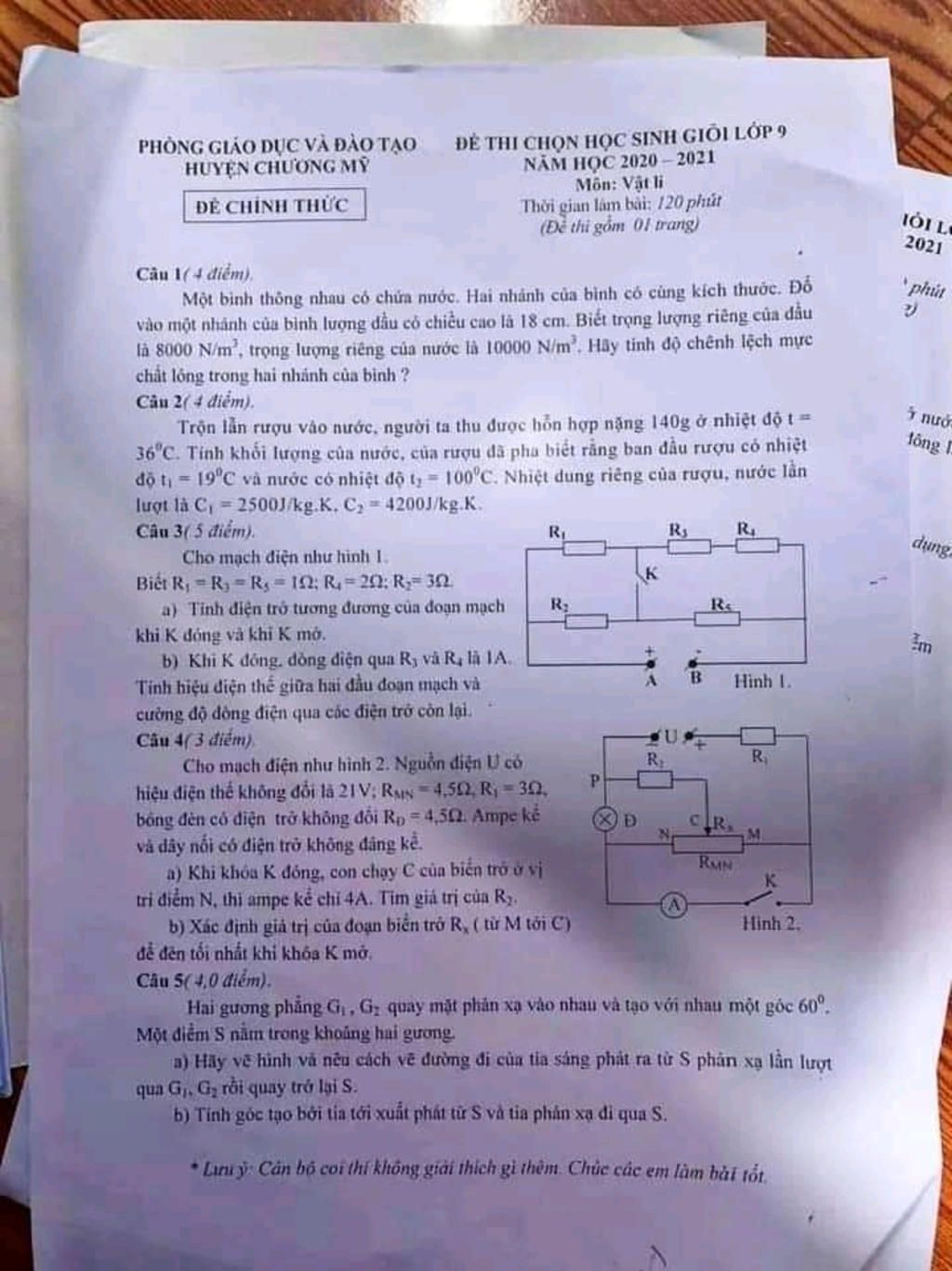

Bài 3:

b) Khi K đóng, ta có sđmđ:

(R1 // R2) nt [(R3 nt R4) // R5]

$U_{34}=I_{34}(R_3+R_4)=1.(1+2)=3$ (V)

$I_5=\frac{U_{34}}{R_5}=\frac{3}{1}=3$ (A)

Cường độ dòng điện trong mạch chính:

$I=I_{34}+I_5=1+3=4$ (A)

Hiệu điện thế giữa 2 đầu đoạn mạch:

$U=I.R_{tđ}=4.1,5=6$ (V)

$U_{12}=U-U_{34}=6-3=3$ (V)

Cường độ dòng điện qua R1:

$I_1=\frac{U_{12}}{R_1}=\frac{3}{1}=3$ (A)

Cường độ dòng điện qua R2:

$I_2=\frac{U_{12}}{R_2}=\frac{3}{3}=1$ (A)

Đáp án:

Giải thích các bước giải:

 hiệu điện thế giữa 2 đầu điện trở R3 và R4 là:

U3=I3*R3=1*1=1 (vôn)

U4=I4*R4=1* 2=2(vôn)

vì R3ntR4 nên U34=U3+U4=1+2=3(vôn)

vì R34//R5 nên U34=U5=3(vôn)

CĐDĐ qua điện trở R5 là: I5=U5/R5=3/1=3(ampe)

vì R1ntR3ntR4 nên I1=I3=1 ampe

hiệu điện thế giữa 2 đầu điện trở R1 là: U1=I1*R1=1*1=1(vôn)

vì R1//R2 nên U1=U2=1 vôn

CĐDĐ chạy qua điện trở R2 là: I2=U2/R2=1/3(ampe)
