Hình chiếu (3D projection) là hình biểu diễn 3 chiều của đối tượng lên mặt phẳng hai chiều. Yếu tố cơ bản tạo nên hình chính là đối tượng cần chiếu, mặt phẳng chiếu và phép chiếu.

Có 3 phép chiếu là:

– Phép chiếu xuyên tâm: các tia chiếu xuất phát tại một điểm (Tâm chiếu).

– Phép chiếu song song: các tia chiếu song song với nhau.

– Phép chiếu vuông góc: các tia chiếu vuông góc với mặt phẳng chiếu.

 Hình cắt là hình biểu diễn phần vật thể ở sau mặt phẳng cắt. – Hình cắt dùng để biểu diễn rõ hơn hình dạng bên trong của vật thể

Câu 1

 - Một vật thể được chiếu lên mặt phẳng và hình nhận được trên mặt phẳng đó gọi là hình chiếu của vật thể.

- Có 3 phép chiếu đó là:

      + Phép chiếu xuyên tâm. Đặc điểm: các tia chiếu xuất phát từ một điểm

      + Phép chiếu song song. Đặc điểm: các tia chiếu song song với nhau

      + Phép chiếu vuông góc. Đặc điểm: các tia chiếu vuông góc với mặt phẳng chiếu.

- Gồm 3 hình chiếu:

      + Hình chiếu đứng: ở góc trái bản vẽ

      + Hình chiếu bằng: ở dưới hình chiếu đứng

      + Hình chiếu cạnh: ở bên phải hình chiếu đứng

Câu 2

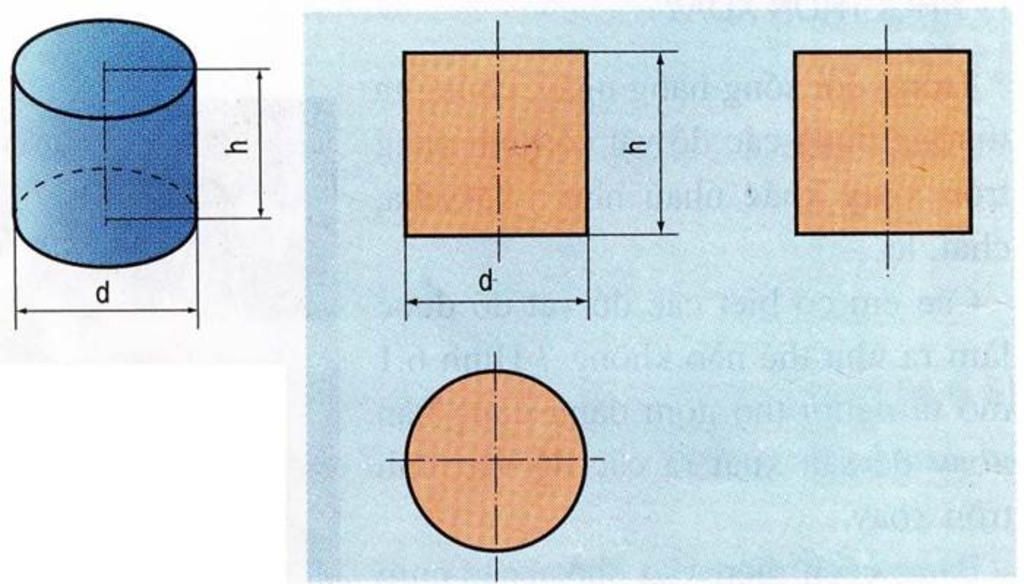

hình chiếu của hình trụ là

Hình chiếu                        Hình dạng                          Kích thước

Đứng                              Hình chữ nhật                        d, h

Bằng                                  Hình tròn                              d

Cạnh                               Hình chữ nhật                        d, h

Câu 3

– Hình cắt là hình biểu diễn phần vật thể ở sau mặt phẳng cắt.

– Hình cắt dùng để biểu diễn rõ hơn hình dạng bên trong của vật thể.
