Cho mạch điện gồm 2 điện trở R1=10 ôm; R2=15 ôm, 1 ampe kế, 1 vôn kế, 1 nguồn điện và các dây nối coi như đủ a, vẽ sơ đồ mạch điện biết R1//R2 b, tính Rtd của mạch c, biết ampe kế chỉ 1.2A tính HDDT 2 phần đoạn mạch và số chỉ của vôn kế d, Giả sử R1 R1 nối tiếp R2, vôn kế đo 2 đầu R2, ampe kế CDDD trong mạch hay vẽ sơ đồ mạch điện và tính: a1: Rtđ b1: biết ampe kế chỉ 1.2A. tính HĐT 2 đầu và số chỉ của vôn kế khi đó

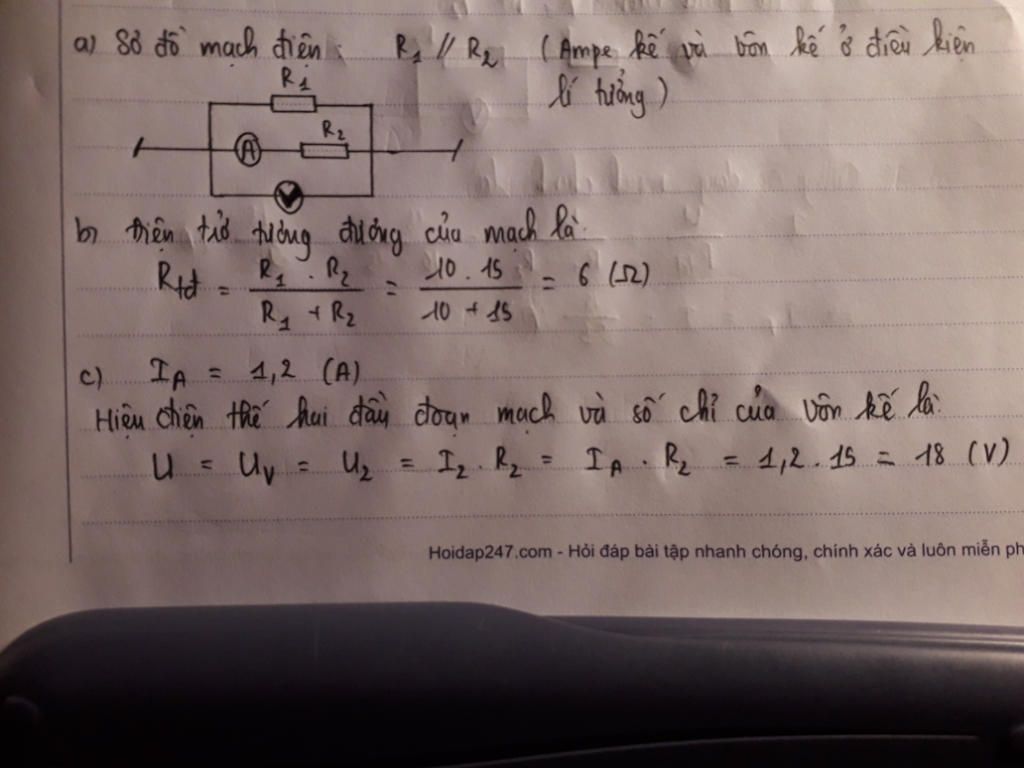

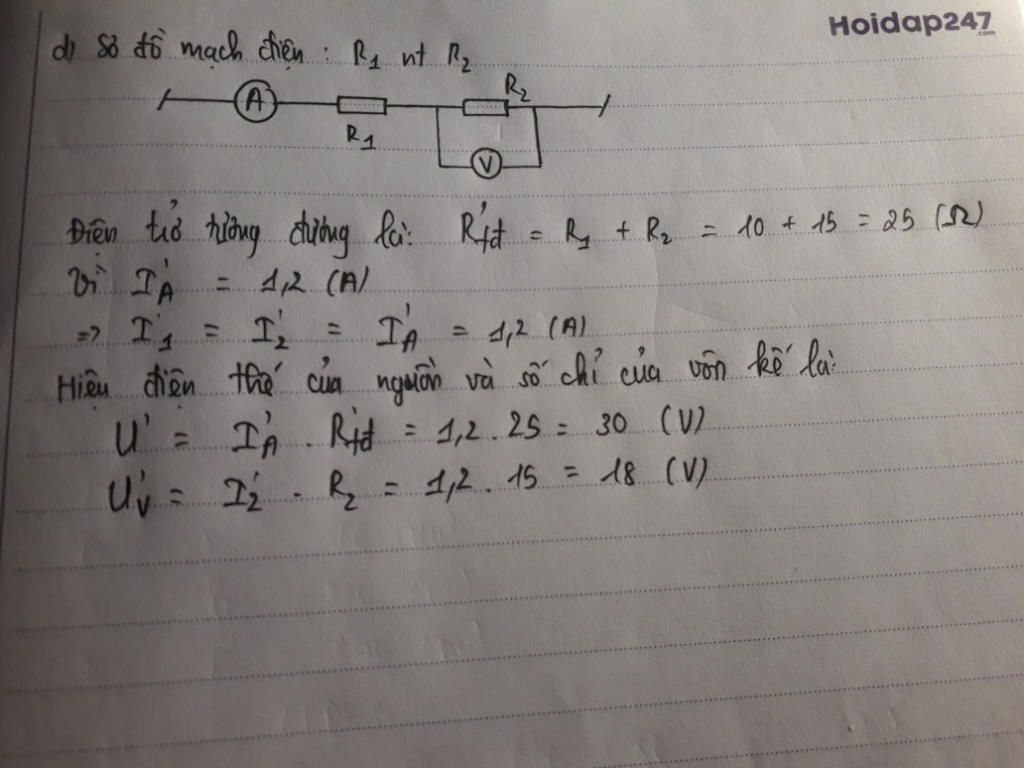

Lời giải 1 :
CHÚC BẠN HỌC TỐT !!!!!!!!!!
Đáp án:
Giải thích các bước giải:
Thảo luận
Lời giải 2 :
Đáp án:
Giải thích các bước giải:
ampr kế đo CDDD chạy qua R2, Vôn kế đo HDT 2 đầu đoạn mạch ( ghi lại thêm cho dễ '-' )

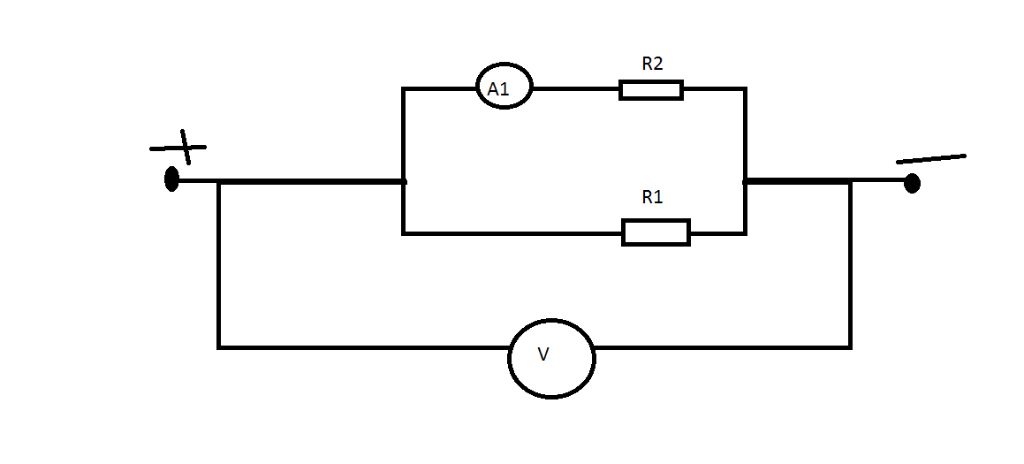

a) [ hình vẽ 1]
b) Vì mạch mắc song song nên:
`R_1////R_2`
`=>R_{tđ}={R_1.R_2}/{R_1+R_2} ={10.15}/{10+15} =6Ω`
c) Vì mạch được mắc song song nên:
$\left \{ {{U=U_1=U_2} \atop {I=I_1+I_2}} \right.$
Hiệu điện thế `U_2` là:
`I=U_2/R_2 =>U_2=I.R_2=1,2.15=18V`
`U_2=U=18V

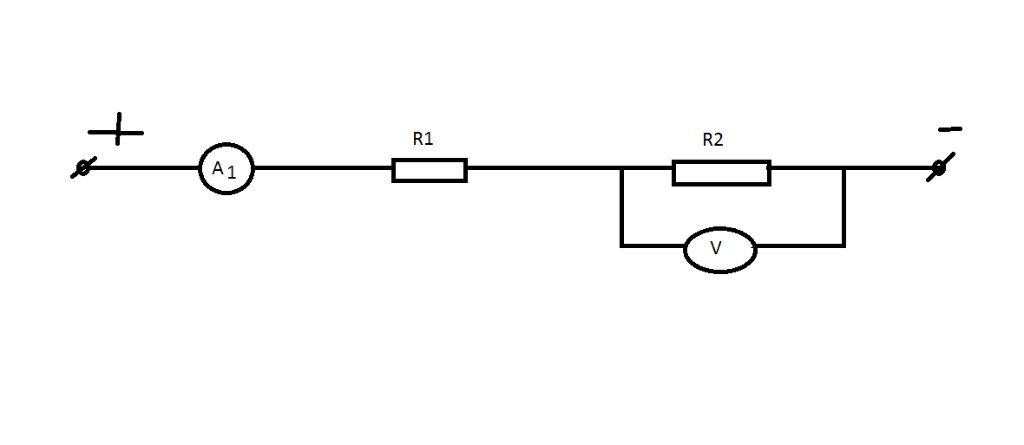

d) [ hình vẽ 2]
a1: Vì `R_1ntR_2`
nên: `R_{tđ 1}=R_1+R_2=10+15=25Ω`
b1: Vì mạch nối tiếp nên `I=I_1=I_2`
`I_2=U_2/R_2 =>U_2=I_2.R_2=1,2.15=18V`
`U=I.R_{tđ 1} =1,2.25=30V`
