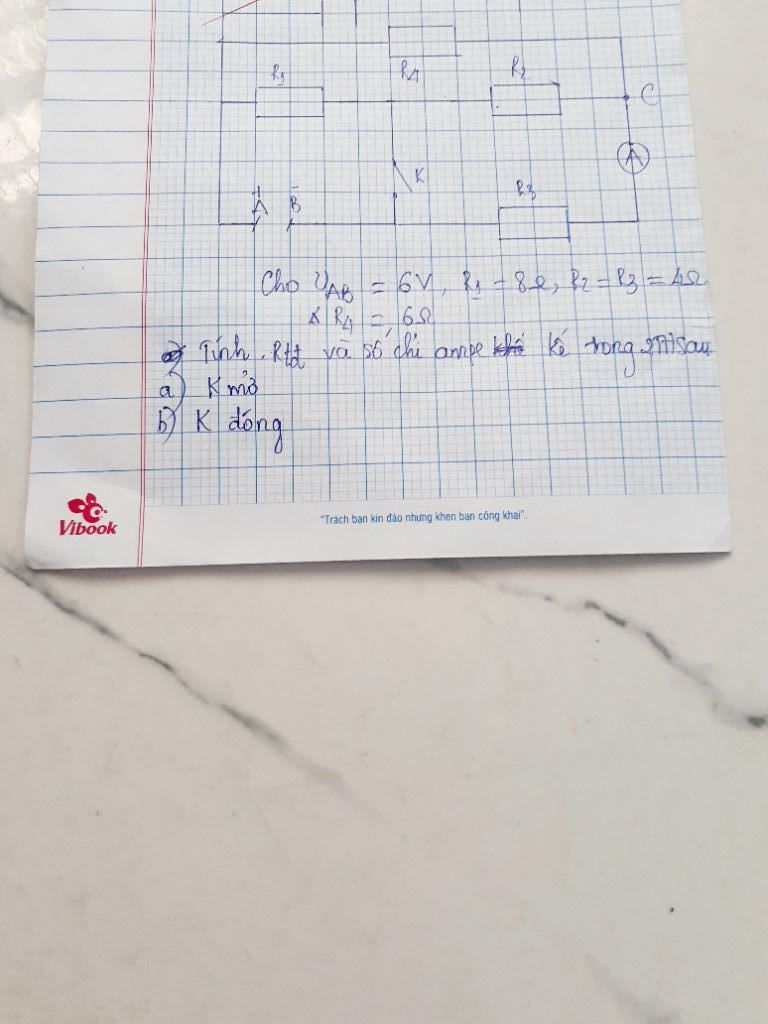

Đáp án:

$•$ Khi $K$ mở

$R_{tđ}=8Ω$

$I_A=0,75A$

$•$ Khi $K$ đóng

$R_{tđ}=4Ω$

$I_A=0,375A$

Giải thích các bước giải:

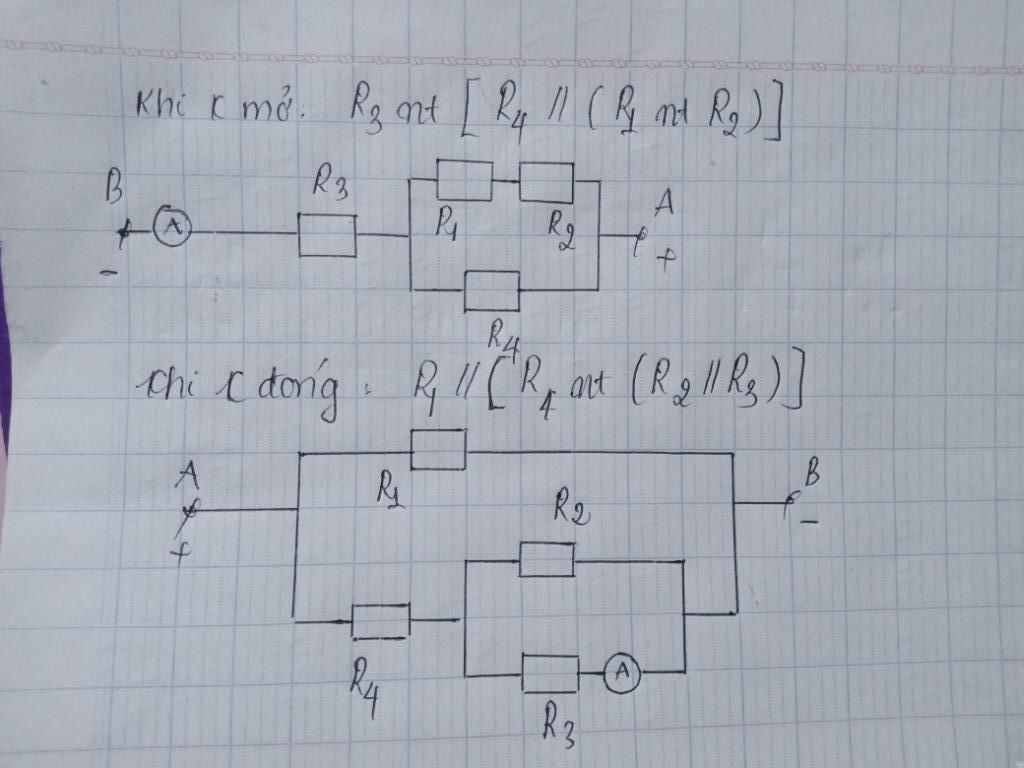

 $•$ Khi $K$ mở mạch gồm

$R_3nt[R_4//(R_1ntR_2)]$

Điện trở tương đương của mạch

$R_{tđ}=R_3+\dfrac{R_4.(R_1ntR_2)}{R_4+R_1+R_2}=4+\dfrac{6.(8+4)}{6+8+4}=8Ω$

Cường độ dòng điện mạch chính

$I=\dfrac{U_{AB}}{R_{tđ}}=\dfrac{6}{8}=0,75A$

Do mạch gồm $R_3nt[R_4//(R_1+R_2)]$

$→I_3=I_{234}=I=0,75A$

Do $Ampe$ kế mắc nối tiếp với $R_3$ nên $I_3=I_A=0,75A$

So chỉ của Ampe kế là $0,75A$

$•$ Khi $K$ đóng mạch gồm

$R_1//[R_4nt(R_2//R_3)]$

Điện trở tương đương của mạch là

$R_{tđ}=\dfrac{R_1.(R_4+\dfrac{R_2.R_3}{R_2+R_3})}{R_1+R_4+\dfrac{R_2.R_3}{R_2+R_3}}$

$=\dfrac{8.(6+\dfrac{4.4}{4+4})}{8+6+\dfrac{4.4}{4+4}}=4Ω$

Do mạch gồm $R_1//[R_4nt(R_2//R_3)]$

$→U_1=U_{234}=U_{AB}=6V$

Cường độ dòng điện chạy qua $R_{234}$

$I_{234}=\dfrac{U_{234}}{R_{234}}=\dfrac{6}{6+\dfrac{4.4}{4+4}}=0,75A$

Do mạch gồm $R_4nt(R_2//R_3)$

$→I_4=I_{23}=I_{234}=0,75A$

Hiệu điện thế giữa hai đầu $R_{23}$

$U_{23}=I_{23}.R_{23}=0,75.\dfrac{4.4}{4+4}=1,5V$

Do $R_2//R_3→U_2=U_3=U_{23}=1,5V$

Cường độ dòng điện chạy qua $R_3$

$I_3=\dfrac{U_3}{R_3}=\dfrac{1,5}{4}=0,375A$

Ampe kế mắc nối tiếp với $R_3$ nên

$I_A=I_3=0,375A$

Số chỉ của Ampe kế là $0,375A$

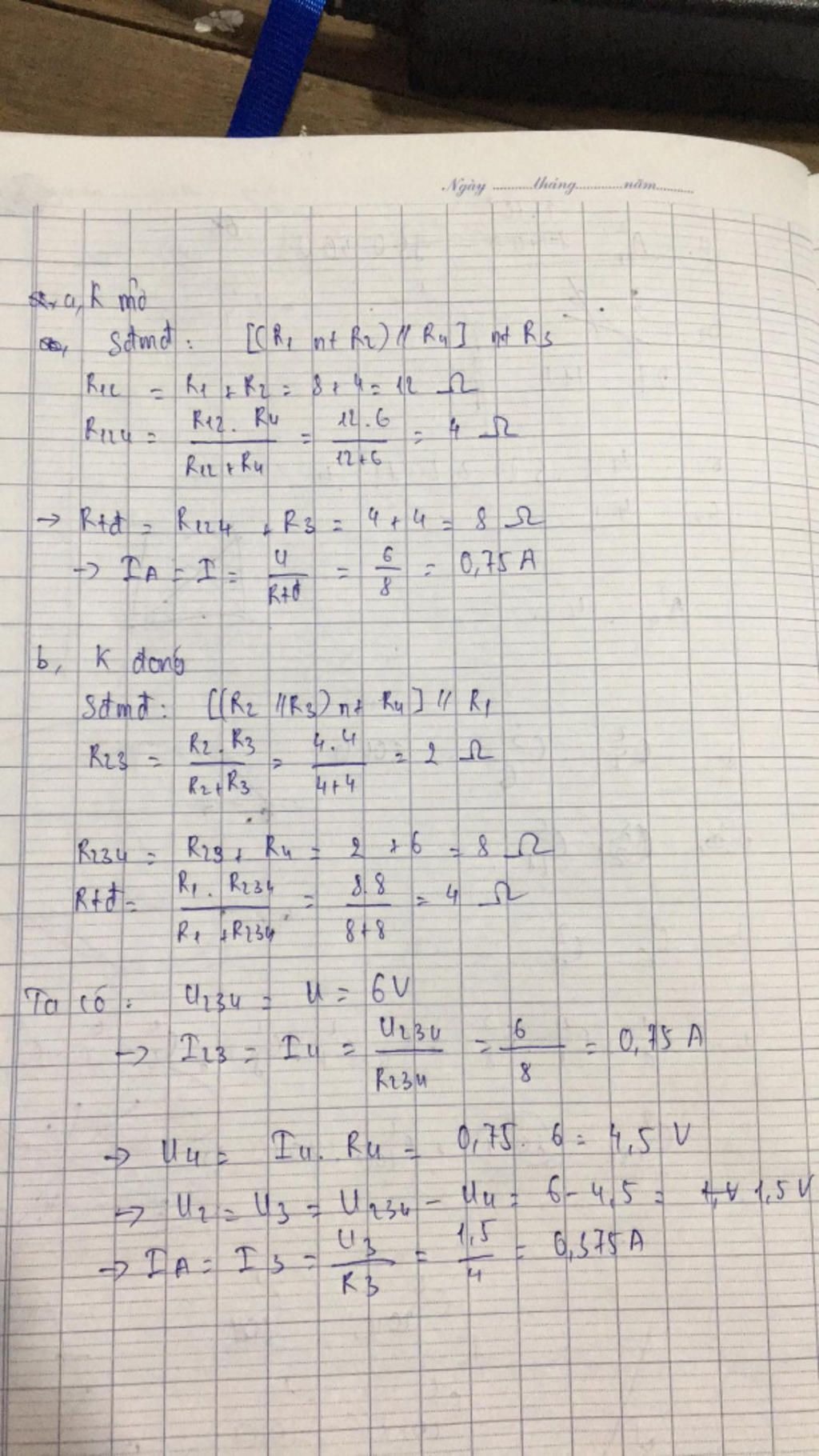

Bạn xem ảnh
