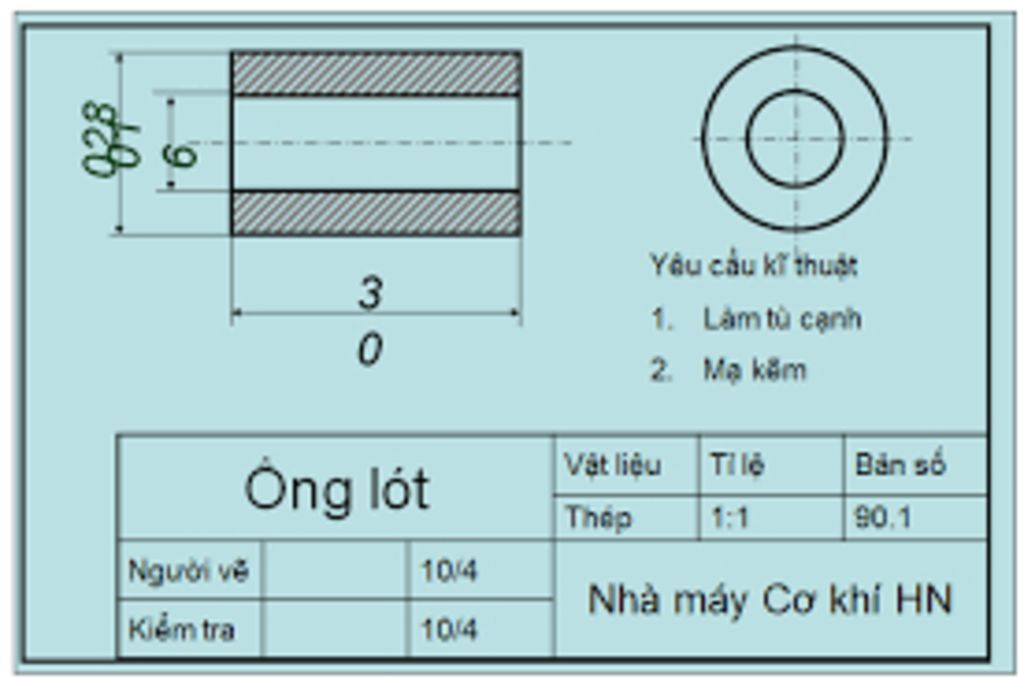

Yêu cầu kĩ thuật 1. Làm tù cạnh 2. Mạ kêm Vật liệu Ti lệ Bản số Ông lót Thép 1:1 90.1 Người về Kiểm tra 10/4 Nhà máy Cơ khí HN 10/4 028 9.
Lời giải 1 :
1. Khung tên:
- Tên gọi chi tiết: Ống lót
- Vật liệu: thép
- Tỉ lệ: 1 : 1
2. Hình biểu diễn
- Tên gọi hình chiếu: hình chiếu cạnh
- Vị trí hình cắt : hình cắt ở hình chiếu đứng
3. Kích thước:
- Kích thước chung của chi tiết: ∅ 28, 30
- Kích thước các phần của chi tiết:
+ Đường kính ngoài ∅28
+ Đường kính lỗ ∅16
+ Chiều dài 30
4. Yêu cầu kĩ thuật:
- Gia công: Làm tù cạnh
- Xử lí bề mặt: mạ kẽm
5. Tông hợp:
- Mô tả hình dạng và cấu tạo của chi tiết: Ống hình trụ tròn
- Công dụng của chi tiết: Dùng để lót giữa các chi tiết
Thảo luận
Lời giải 2 :
1. Khung tên:
- Tên gọi chi tiết: Ống lót
- Vật liệu: thép
- Tỉ lệ: 1 : 1
2. Hình biểu diễn
- Tên gọi hình chiếu: hình chiếu cạnh
- Vị trí hình cắt : hình cắt ở hình chiếu đứng
3. Kích thước:
Kích thước chung của chi tiết: ∅ 28, 30
- Kích thước các phần của chi tiết:
+ Đường kính ngoài ∅28
+ Đường kính lỗ ∅16
+ Chiều dài 30
4. Yêu cầu kĩ thuật:
- Gia công: Làm tù cạnh
- Xử lí bề mặt: mạ kẽm
5. Tổng hợp:
- Mô tả hình dạng và cấu tạo của chi tiết: Ống hình trụ tròn
- Công dụng của chi tiết: Dùng để lót giữa các chi tiết
