Qui ước bản vẽ Công nghệ 8 câu hỏi 1259750 - hoctapsgk.com
Lời giải 1 :
Bạn không nói quy ước bản vẽ cái gì nên mình gửi luôn cả quy ước vẽ ren và nhà
Thảo luận
Lời giải 2 :
`\text{~~Holi~~}`

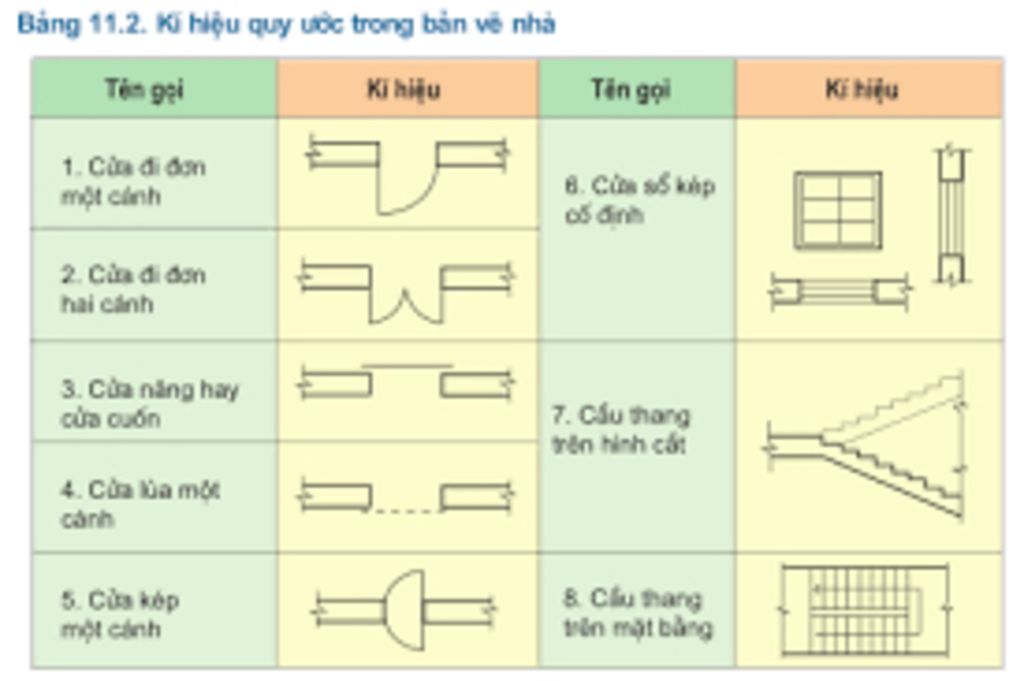

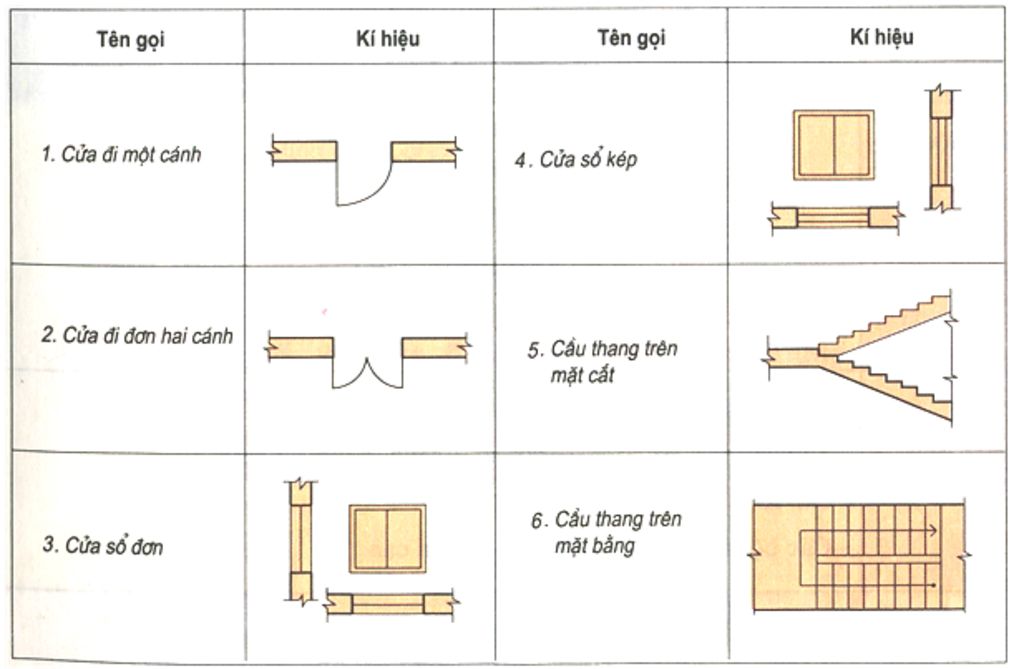

`I.`Hình 1: quy ước bản vẽ nhà.
`II.`Quy ước:

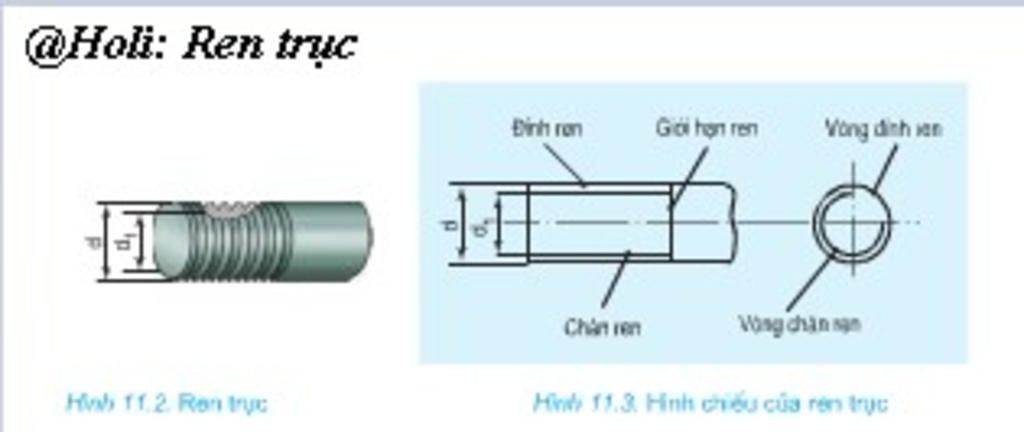

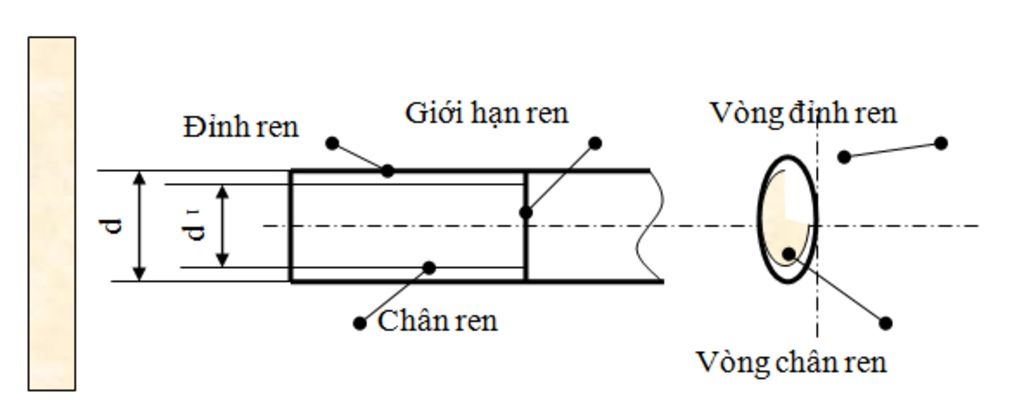

1.Ren trục:
Đường đỉnh ren được vẽ bằng nét liền đậm.
Đường chân ren được vẽ bằng nét liền mảnh.
Đường giới hạn ren được vẽ bằng nét liền đậm.
Vòng đỉnh ren được vẽ đóng kín bằng nét liền đậm.
Vòng chân ren được vẽ hở bằng nét liền mảnh.

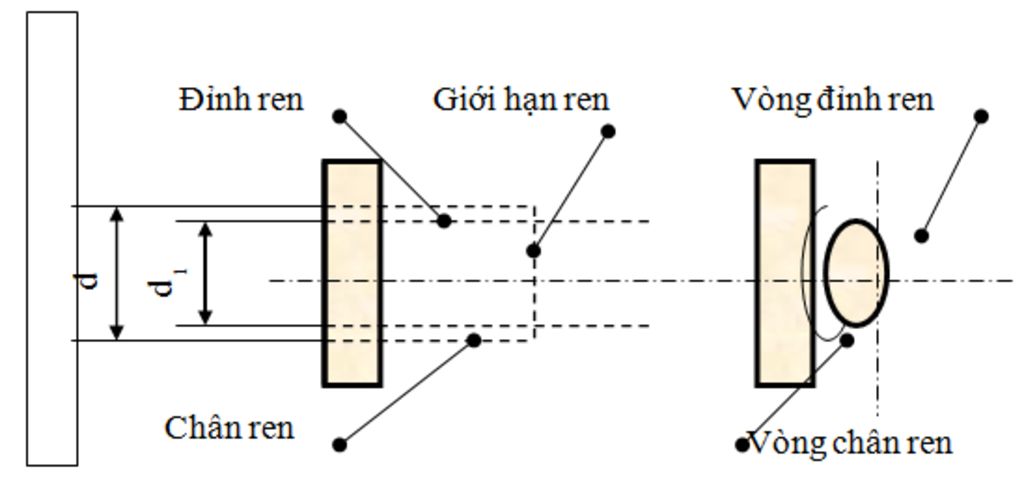

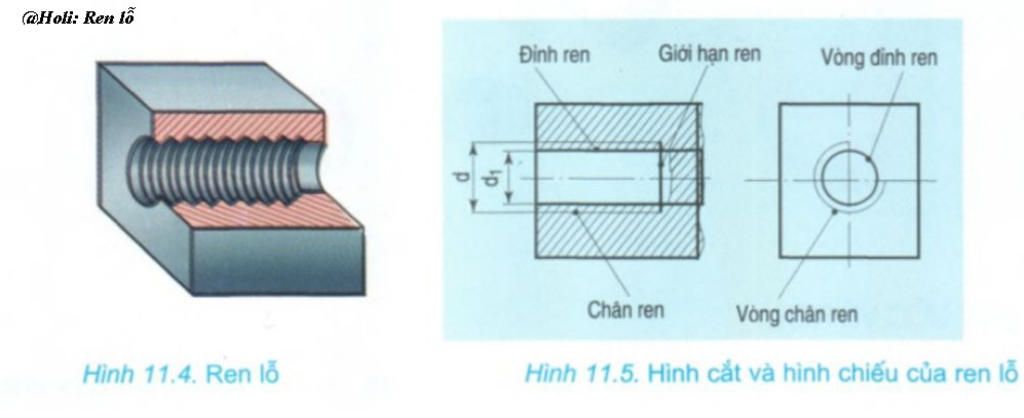

2.Ren lỗ:
Đường đỉnh ren được vẽ bằng nét liền đậm.
Đường chân ren được vẽ bằng nét liền mảnh.
Đường giới hạn ren được vẽ bằng nét liền đậm.
Vòng đỉnh ren được vẽ đóng kín bằng nét liền đậm.
Vòng chân ren được vẽ hở bằng nét liền mảnh.
