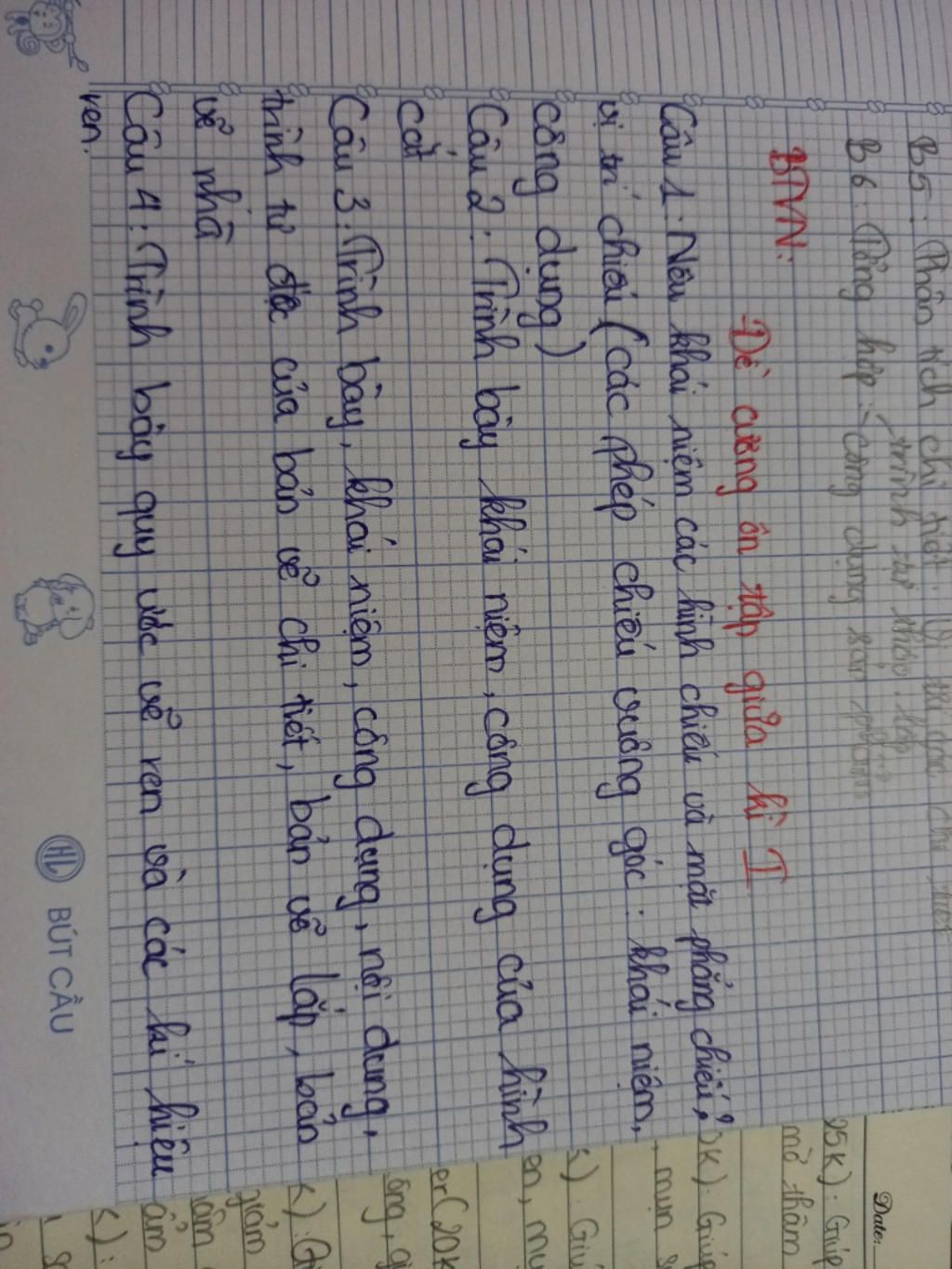

Câu 1:

*Vật thể được chiếu lên mặt phẳng.

-Hình chiếu là hình nhận được trên mặt phẳng gọi là hình chiếu.

-Mặt phẳng chứa hình chiếu gọi là mặt phẳng chiếu.

-Các phép chiếu:

+Phép chiếu xuyên tâm: các tia chiếu xuất phát từ 1 điểm gọi là tâm chiếu.

+Phép chiếu song song: các tia chiếu song song với nhau.

+Phép chiếu vuông góc: các tia chiếu vừa song song với nhau, vừa vuông góc với mặt phẳng chiếu.

=>Đây là phép chiếu quan trọng nhất để vẽ các hình hiếu vuông góc.
Câu 2:

-Hình cắt biểu diễn hình dạng bên trong của vật thể.

-Hình cắt biểu diễn phần vật thể ở phía sau mặt phẳng cắt.

-Phần vật thể bị mặt phẳng cắt cắt qua được kẻ bằng nét gạch gạch.

Câu 3:

- Mỗi sản phẩm gồm nhiều chi tiết lắp ghép tạo thành.

-Mỗi chi tiết gồm:+Hình dạng khác nhau

                             +Kích thước khác nhau

                             +Yêu cầu kĩ thuật khác nhau

                             +...

=>Bản vẽ chi tiết(tài liệu kĩ thuật gồm chế tạo và kiểm tra).

-Nội dung:

+Khung bản vẽ và khung tên.

+Các hình biểu diễn.

+Các con số chỉ kích thước.

+Các yêu cầu kĩ thuật.

-Trình tự đọc:

+Nội dung khung tên.

+Phân tích các hình biểu diễn.

+Phân tích các kích thước.

+Đọc các yêu cầu kĩ thuật.

+Tổng hợp:_Mô tả hình dạng và cấu tạo của chi tiết.

                   _Nêu công dụng của chi tiết.

Câu 4:

*Quy ước vẽ ren:

1,Ren ngoài(ren trục):

-Đường đỉnh ren được vẽ bằng nét liền đậm.

-Đường chân ren được biểu diễn bằng nét liền mảnh.

-Đường giới hạn ren được vẽ bằng nét liền đậm.

-Vòng đỉnh ren được vẽ đóng kín bằng nét liền đậm.

-Vòng chân ren được vẽ hở bằng nét liền mảnh.

+Chú ý: Vòng chân ren chỉ vẽ 3/4 vòng tròn (để hở góc phần tư phía bên phải)

2,Ren trong(ren lỗ): làm giống hệt bên trên nhé!

+Chú ý: Đường gạch gạch được kẻ đến đường đỉnh ren.

3,Ren bị che khuất(ren không nhìn thấy):

-Đỉnh ren

-Chân ren

-giới hạn ren.

=> Tất cả được vẽ bằng nét đứt.

Câu 5:

Cái này bạn chỉ cần xem trong SGK và vẽ lại thôi nhé!

Câu 6:

Bạn lấy VD trong sgk, bạn thấy hình chiếu của nó có hình gì, thì bạn viết hình đó(VD: thấy hình chữ nhật thì viết hình chữ nhật)

Câu 7:

Có mẫu trong SGK rồi nhé bạn chỉ cần chép lại thôi!
