1 .Trình bày tên gọi các hình chiếu tương ứng với các hướng chiếu 2.Nếu quy ước ren ngoài, ren trong , ren bị che khuất 3. Vẽ hình chiếu đứng , bằng , cạnh M
1 .Trình bày tên gọi các hình chiếu tương ứng với các hướng chiếu 2.Nếu quy ước ren ngoài, ren trong , ren bị che khuất 3. Vẽ hình chiếu đứng , bằng , cạnh MK ĐG CẦN GẤP MONG CÁC BN GIÚP MK THANK YOU 😍
Lời giải 1 :
1.
+ Hình chiếu đứng trong mặt phẳng chiếu đứng
+ Hình chiếu bằng trong mặt phẳng chiếu bằng
+ Hình chiếu cạnh trong mặt phẳng chiếu cạnh
2.
*Ren ngoài:
- Ren ngoài là ren được hình thành từ mặt ngoài của chi tiết
- Đường đỉnh ren được vẽ bằng nét liền đậm
- Đường chân ren được vẽ bằng nét liền mảnh
- Đường giới hạn ren được vẽ bằng nét liền đậm
- Vòng đỉnh ren được vẽ đóng kín bằng nét liền đậm
- Vòng chân ren được vẽ hở bằng nét liền mảnh
*Ren trong:
- Ren trong là ren được hình thành từ mặt trong của lỗ
- Đường đỉnh ren được vẽ bằng nét liền đậm
- Đường chân ren được vẽ bằng nét liền mảnh
- Đường giới hạn ren được vẽ bằng nét liền đậm
- Vòng đỉnh ren được vẽ đóng kín bằng nét liền đậm
- Vòng chân ren được vẽ hở bằng nét liền mảnh
*Ren khuất:
- Đường chân ren, chân ren, giới hạn ren đc vẽ bằng nét đứt và đcvẽ ở hình chiếu đứng

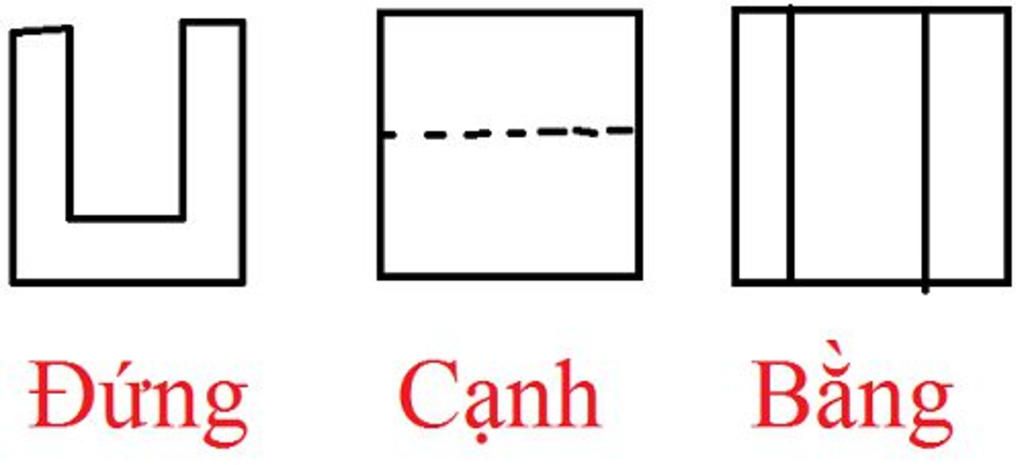

3.
Thảo luận
Lời giải 2 :
Câu 1.
- Hình chiếu đứng có hướng chiếu từ trước tới.
- Hình chiếu bằng có hướng chiếu từ trên xuống.
- Hình chiếu cạnh có hướng chiếu từ trái sang.
Câu 2. Quy ước:
- Ren ngoài là ren được hình thành ở mặt ngoài của chi tiết
- Ren trong là ren được hình thành ở mặt trong của lỗ
- Ren bị che khuất là trường hợp ren trục hoặc ren lỗ bị che khuất thì các đường đỉnh ren, chân ren, giới hạn ren.... đều được vẽ bằng nét đứt.
Câu 3. ( Bạn vẽ theo hình 2.4 sgk CN 8- trang 9 nhé)
Chúc bạn học tốt!
Cho mk câu trả lời hay nhất ạ!!!
