1.

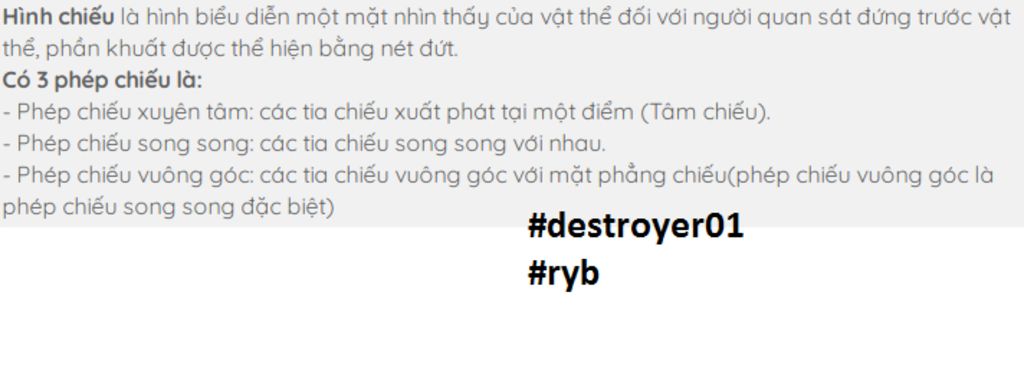

Có 3 phép chiếu là:

– Phép chiếu xuyên tâm: các tia chiếu xuất phát tại một điểm (Tâm chiếu).

– Phép chiếu song song: các tia chiếu song song với nhau.

– Phép chiếu vuông góc: các tia chiếu vuông góc với mặt phẳng chiếu.

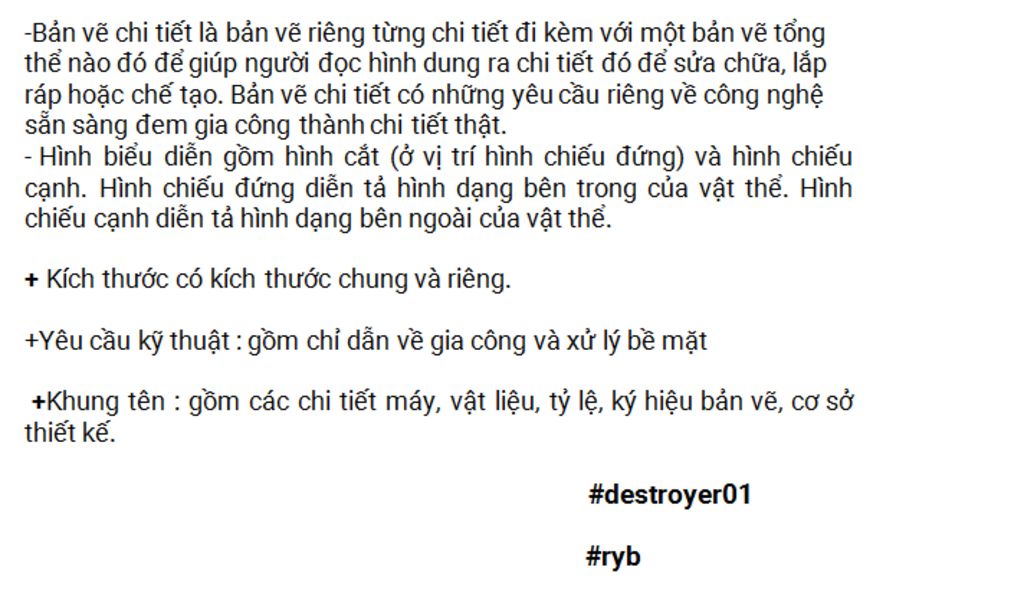

2. Bản vẽ chi tiết là bản vẽ thể hiện hình dạng, kích thước và các yêu cầu kĩ thuật của chi tiết. Bao gồm: Các hình biểu diễn. Khung bản vẽ, khung tên.   Bản vẽ chi tiết dùng để chế tạo và kiểm tra chi tiét máy, chế tạo, lắp ráp, thi công, vận hành.

- Bản vẽ chi tiết gồm những nội dung sau:

+ Hình biểu diễn: Bản vẽ ống lót gồm hình cắt (ở vị trí hình chiếu đứng ) và hình chiếu cạnh. Hai hình đó biểu diễn hình dạng bên trong và bên ngoài của ống lót.

+ Khung tên: Gồm tên gọi chi tiết máy, vật liệu, tỉ lệ, kí hiệu bản vẽ, cơ sở thiết kế (chế tạo).

+ Kích thước: Gồm kích thước đường kính ngoài, đường kính trong và chiều dài. Các kích thước đó cần thiết cho việc chế tạo và kiểm tra ống lót.

+ Yêu cầu kĩ thuật: Gồm chỉ dẫn về gia công, xử lí bề mặt...

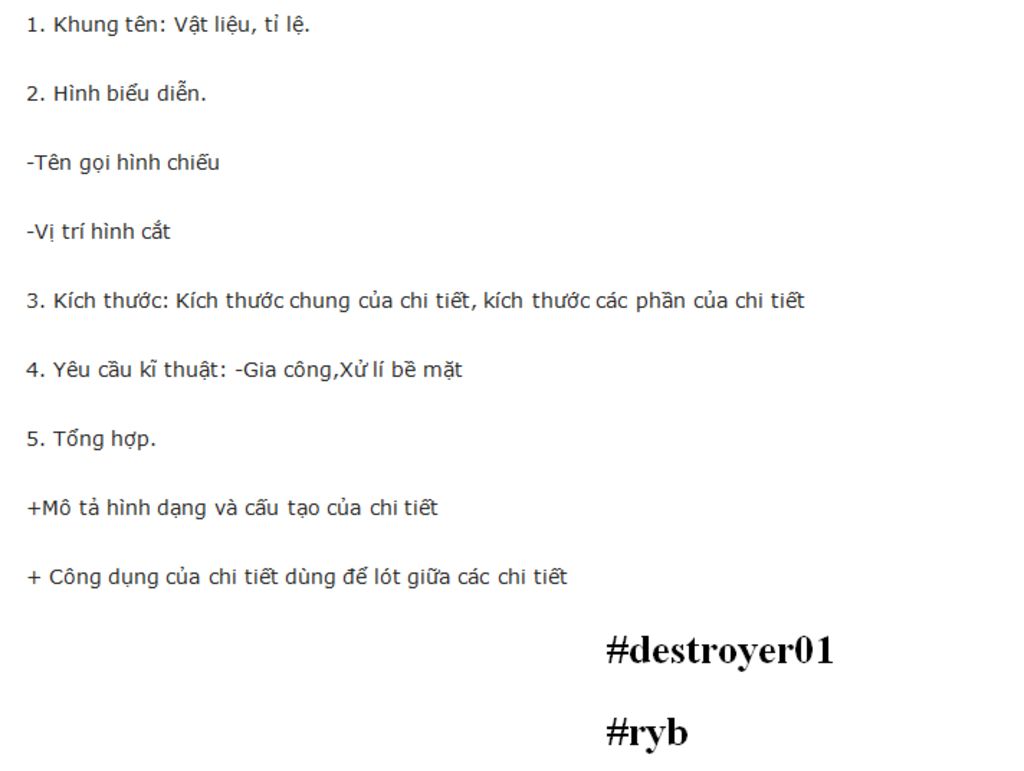

3. khung tên-> hình biểu diễn-> kích thước->yêu cầu kĩ thuật->tổng hợp
