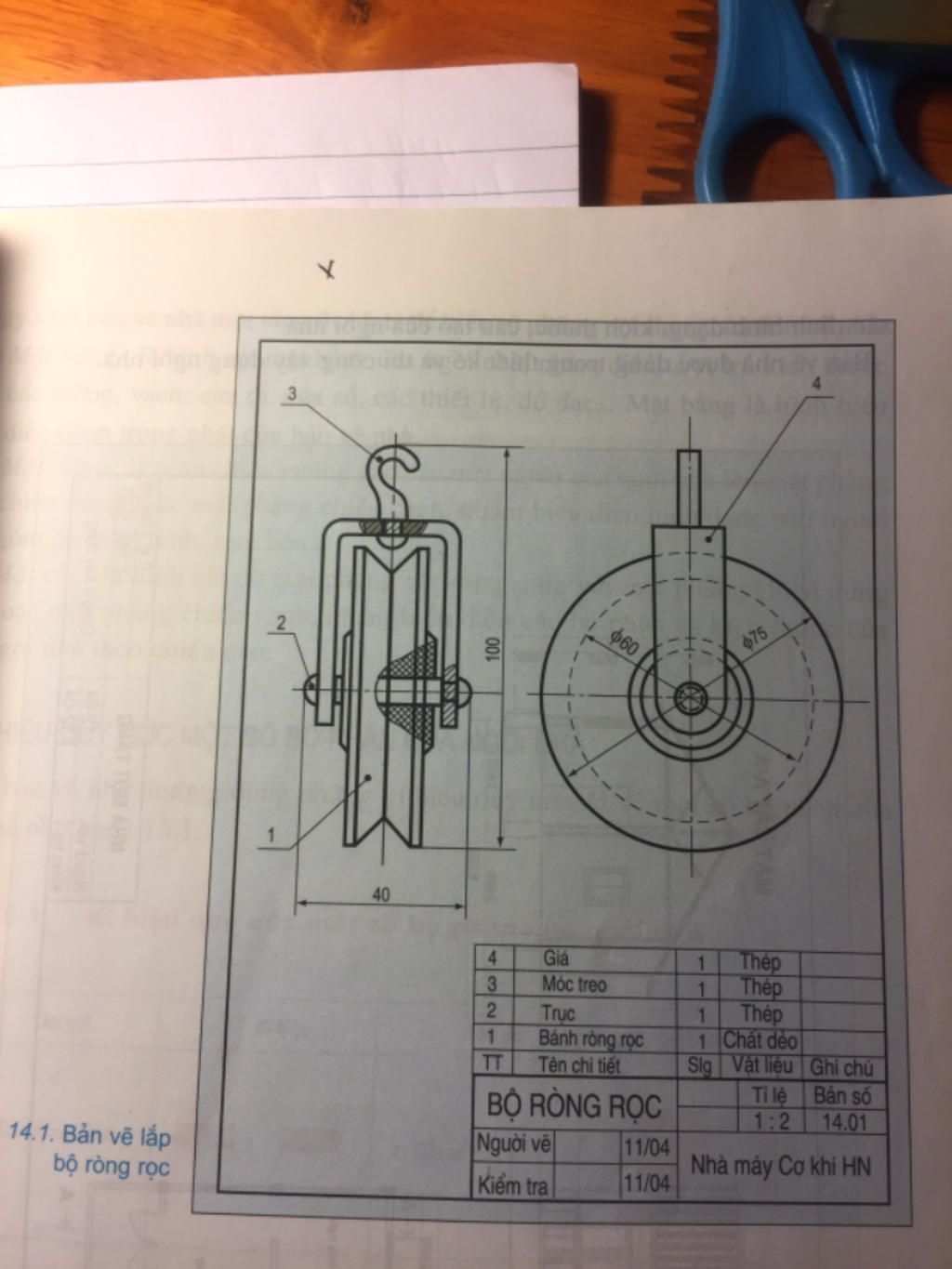

1. Khung tên

- Tên gọi sản phẩm

- Tỉ lệ bản vẽ

- Bộ ròng rọc

- 1:2

2. Bảng kê

- Tên gọi chi tiết và số lượng chi tiết

- Bánh ròng rọc (1), trục (1), móc treo (1), giá (1).

3. Hình biểu diễn

- Tên gọi hình chiếu

- Tên gọi hình cắt

- Hình chiếu đứng +cạnh

- Có cắt cục bộ ở hình chiếu đứng

4. Kích thước

- Kích thước chung của sản phẩm

- Kích thước chi tiết

- Cao 100 ; rộng 40 ; dài 75

- 75 ; 60 của bánh ròng rọc

5. Phân tích

- Vị trí của các chi tiết

- Chi tiết (1) bánh ròng rọc ở giữa, lắp với trục (2), trục được lắp với giá chử U(4), móc treo(3) ở phía trên được lắp với giá chữ U

6. Tổng hợp

- Trình tự tháo lắp

- Công dụng sản phẩm

- Dũa 2 đầu trục tháo cụm 1-2, sau đó dũa đầu móc treo tháo cụm 3-4.

- Lắp cụm 3-4 tán đầu móc treo sau đó lắp cụm 1-2 và tán 2 đầu trục.

- Dùng để năng vật nặng lên cao.

     tự kẻ bảng nha bạn mong bạn vote 5*

bạn đọc thế này nha

1. Khung tên

- Tên gọi sản phẩm: Bộ ròng rọc

- Tỉ lệ bản vẽ: 1:2

2. Bảng kê

- Tên gọi chi tiết và số lượng chi tiết: Bánh ròng rọc (1), trục (1), móc treo (1), giá (1).

-3. Hình biểu diễn

- Tên gọi hình chiếu: Hình chiếu cạnh

- Tên gọi hình cắt: Có cắt cục bộ ở hình chiếu đứng

4. Kích thước

- Kích thước chung của sản phẩm: Cao 100 ; rộng 40 ; dài 75

- Kích thước chi tiết: 75 ; 60 của bánh ròng rọc

5. Phân tích

- Vị trí của các chi tiết: Chi tiết (1) bánh ròng rọc ở giữa, lắp với trục (2), trục được lắp với giá chử U(4), móc treo(3) ở phía trên được lắp với giá chữ U

6. Tổng hợp:  Trình tự tháo lắp: Tháo cụm chi tiết 2-1 sau đó tháo cụm 3-4 và tháo từng chi tiết ra

                                                     Lắp cụm 3-4 sau đó lắp cụm 1-2

- Công dụng sản phẩm: Dùng để năng vật nặng lên cao.
