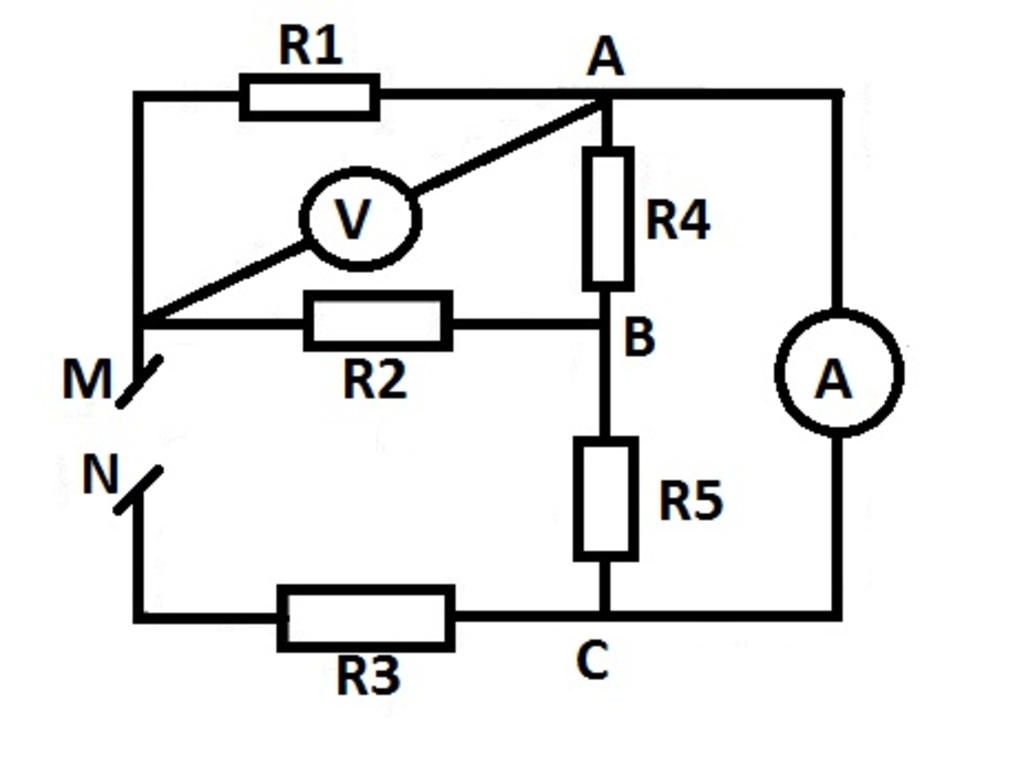

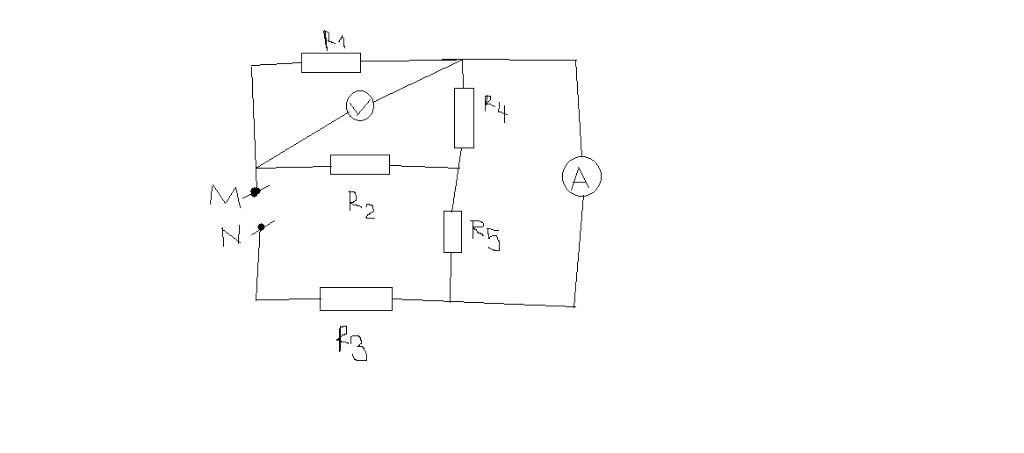

điện trở của vôn kế rất lớn bỏ qua điện trở của dây dẫn và điện trở của ampe kế Tính Rtđ của đoạn mạch=?
Lời giải 1 :
Đáp án:
$7,059$ (Ω)
Giải thích các bước giải:
Vì điện trở của vôn kế rất lớn nên dòng điện qua nó xem như không đáng kể ⇒ bỏ đoạn mạch này

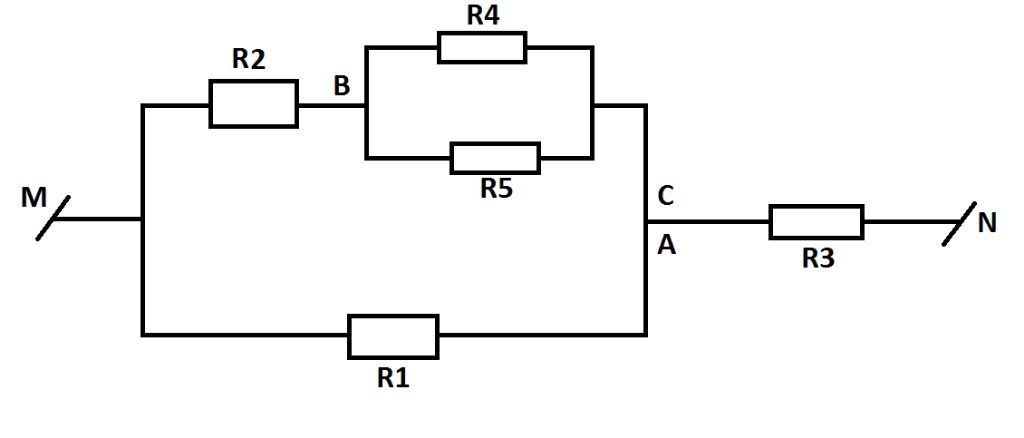

Vì bỏ qua điện trở của ampe kế nên chập 2 điểm A và C lại ta có sđmđ sau: [Hình ảnh]
Ta có:
$R_{45}=\dfrac{R_4R_5}{R_4+R_5}=\dfrac{5.5}{5+5}=2,5$ (Ω)
$R_{245}=R_2+R_{45}=1+2,5=3,5$ (Ω)
$R_{MC}=\dfrac{R_{245}R_1}{R_{245}+R_1}=\dfrac{3,5.5}{3,5+5}=2,059$ (Ω)
$R_{tđ}=R_{MC}+R_3=2,059+5=7,059$ (Ω)
Thảo luận
Lời giải 2 :
CHÚC BẠN HỌC TỐT !!!!!!!!
Đáp án:
`120/17 (Ω)`
Giải thích các bước giải:
$\text{Sơ đồ mạch điện:}$
`{R_1` $// [R_2$ $nt (R_4 // R_5)]$`}` $nt$ $R_3$
$\text{Ta có:}$
$R_{245} = R_2 + \dfrac{R_4.R_5}{R_4 + R_5} = 1 + \dfrac{5.5}{5 + 5}$
$= 3,5 (Ω)$
`R_{1245} = {R_1.R_{245}}/{R_1 + R_{245}} = {5.3,5}/{5 + 3,5}`
$= \dfrac{35}{17} (Ω)$
$\text{Điện trở tương đương là:}$
`R_{tđ} = R_3 + R_{1245} = 5 + \frac{35}{17}`
`= 120/17 (Ω)`
