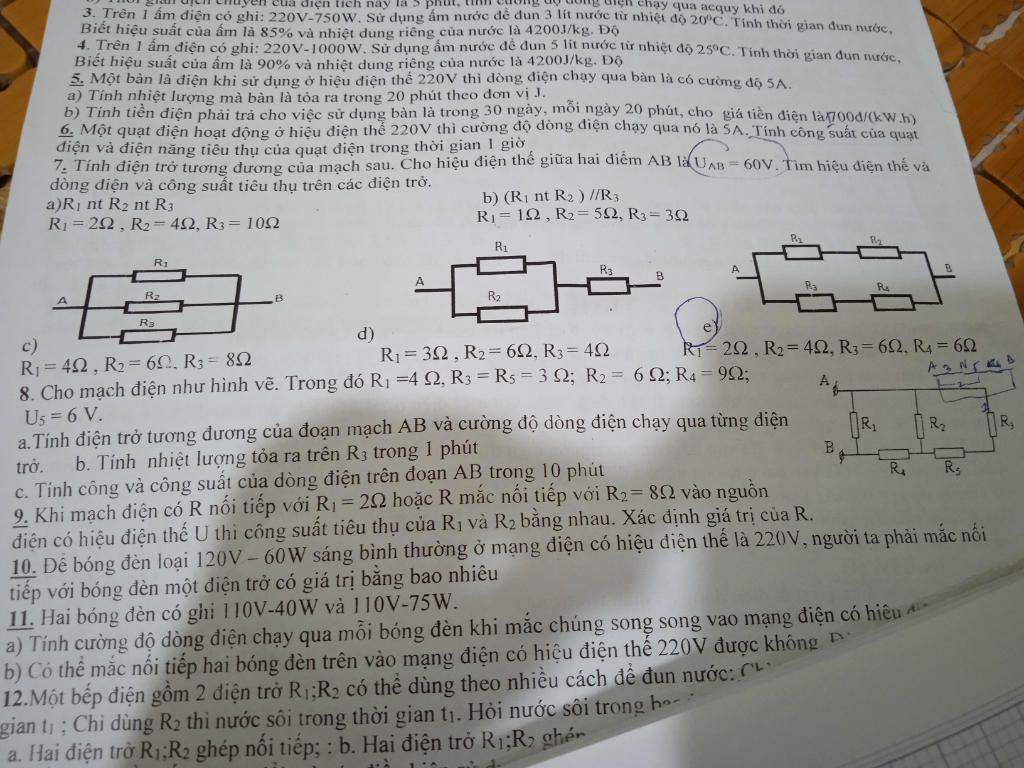

Đáp án:

\(\begin{array}{l}
8.\\
a.\\
R = 3\Omega \\
{I_5} = {I_3} = 2A\\
{I_2} = 2A\\
{I_4} = 4A\\
{I_1} = 12A\\
b.{Q_3} = 720J\\
c.\\
A = 460800J\\
 = 768W
\end{array}\)

Giải thích các bước giải:

\(\begin{array}{l}
8.\\
a.\\
{R_{35}} = {R_3} + {R_5} = 3 + 3 = 6\Omega \\
{R_{235}} = \dfrac{{{R_2}{R_{35}}}}{{{R_2} + {R_{35}}}} = \dfrac{{6.6}}{{6 + 6}} = 3\Omega \\
{R_{2345}} = {R_4} + {R_{235}} = 9 + 3 = 12\Omega \\
R = \dfrac{{{R_1}{R_{2345}}}}{{{R_1} + {R_{2345}}}} = \dfrac{{4.12}}{{4 + 12}} = 3\Omega \\
{I_5} = {I_3} = \dfrac{{{U_5}}}{{{R_5}}} = \dfrac{6}{3} = 2A\\
{U_2} = {U_{35}} = {I_3}{R_{35}} = 2.6 = 12V\\
{I_2} = \dfrac{{{U_2}}}{{{R_2}}} = \dfrac{{12}}{6} = 2A\\
{I_4} = {I_2} + {I_3} = 2 + 2 = 4A\\
{U_{AB}} = {U_1} = {U_{2345}} = {I_4}{R_{2345}} = 4.12 = 48V\\
{I_1} = \dfrac{{{U_1}}}{{{R_1}}} = \dfrac{{48}}{4} = 12A
\end{array}\)

b.

Nhiệt lượng điện trở 3 tỏa ra trong 1p là:

\({Q_3} = {R_3}{I_3}^2t = {3.2^2}.60 = 720J\)

c.

Công của dòng điện trên AB tron 10p là:

\(A = Q = \dfrac{{U_{AB}^2}}{R}.t = \dfrac{{{{48}^2}}}{3}.600 = 460800J\)

Công suất của dòng điện AB là:

\(P = \dfrac{A}{t} = \dfrac{{460800}}{{600}} = 768W\)
