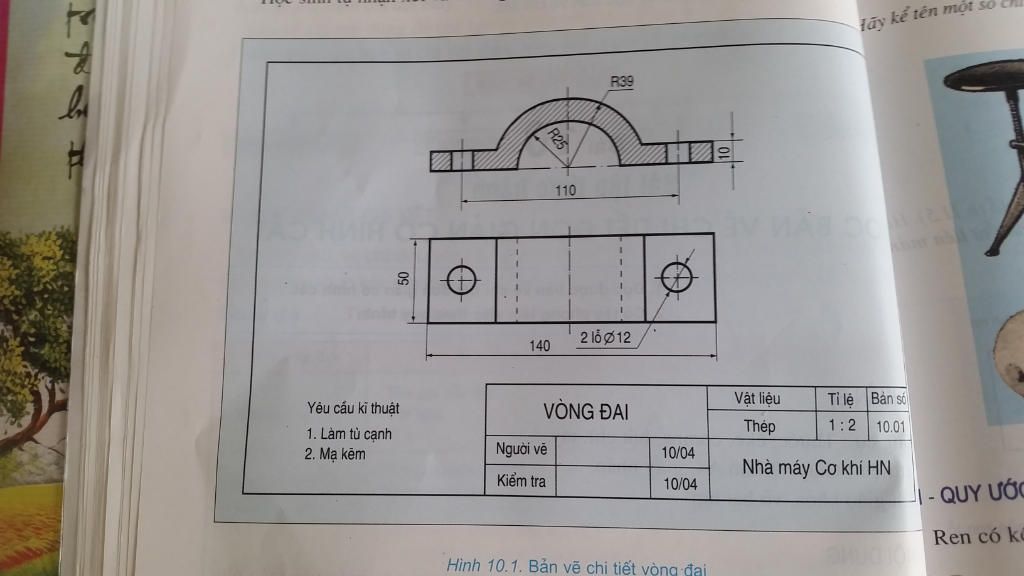

1.Khung tên :

+Tên gọi chi tiết : Vòng đai

+ Vật liệu : Thép

+Tỉ lệ : 1:2

2.Hình biểu diễn :

+Tên gọi hình chiếu : Hình chiếu bằng

+Vị trí hình cắt : Hình cắt ở hình chiếu đứng

3.Kích thước

+Kích thước chung của chi tiết :Chiều dài 140, chiều rộng 50, R39

+ Kích thước các phần của chi tiết : Bán kính vòng trong R25

                                                        Chiều dày 10

                                                         Khoảng cách 2 lỗ 110

                                                          Đường kính 2 lỗ Φ 12

4.Yêu cầu kĩ thuật

+Gia công : Làm tù cạnh

+Xử lí bề mặt :Mạ kẽm

5.Tổng hợp

+Mô tả hình dạng và cấu tạo của chi tiết :Phần giữa chi tiết là nửa hình ống trụ, hai bên hình hộp                                                                         chữ nhật có lỗ tròn

+Công dụng của chi tiết : Dùng để ghép nối chi tiết hình trụ với các chi tiết khác

1. Khung tên:

- Tên gọi chi tiết: VÒNG ĐAI

- Vật liệu: Thép

- Tỉ lệ: 1 : 2

2. Hình biểu diễn:

- Tên gọi hình chiếu: hình chiếu bằng

- Vị trí hình cắt: hình cắt ở hình chiếu đứng

3. Kích thước:

- Kích thước chung: 140, 50

- Kích thước các phần chi tiết:

+ Đường kính lỗ: ∅12

+ Chiều dài: 140

+ Chiều rộng: 50

4. Yêu cầu kĩ thuật:

- Gia công: làm tù cạnh

- Xử lí bề mặt: mạ kẽm

5. Tổng hợp:

- Mô tả hình dạng và cấu tạo của chi tiết: hai bên ngoài có lỗ tròn để vít ốc, phần giữa là hình trụ tròn ,đáy có bán kính `R=25`; bề dày chi tiết là 14

- Công dụng của chi tiết: dùng để ghép nối chi tiết hình trụ vơicác chi tiết khác
