Đáp án:

Giải thích các bước giải:

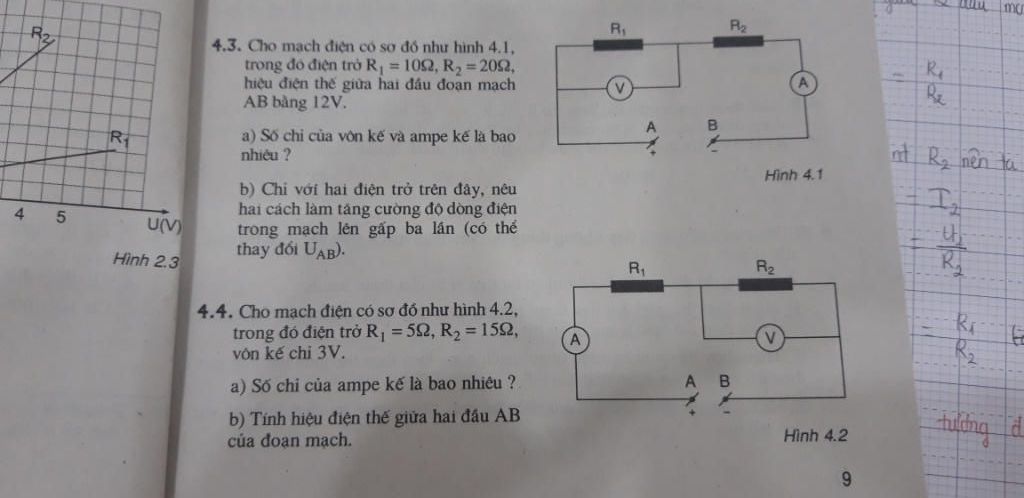

4.3/

a.) Vôn kế đo giá trị hiệu điện thế giữa hai đầu điện trở \( R_1\)

Ta có:  Điện trở tương đương của toàn mạch là

\( R_{tđ}= R_1+R_2 = 10+ 20= 30\Omega\).

Cường độ dòng điện trong mạch là:

\(I =\dfrac{U_{AB}}{R_{td}} =\dfrac {12}{30} = 0,4A\)

số chỉ của vôn kế là:

\(U = I{R_1} = 0,4.10 = 4V\)

Vậy số chỉ của vôn kế là \(4V\), ampe kế là \(0,4A\)

b) Cách 1:

Giữ nguyên hai điện trở mắc nối tiếp nhưng tăng hiệu điện thế của đoạn mạch lên gấp 3 lần

Cách 2:

Giảm điện trở tương đương của toàn mạch đi 3 lần bằng cách chỉ mắc điện trở R₁ =10Ω ở trong mạch, giữ hiệu điện thế như ban đầu.

4.4/

a.

Ta có:

Số chỉ của ampe kế là:  \(I =\dfrac{U_2}{R_2}= \dfrac{3}{15}= 0,2A\)

b.

Hiệu điện thế giữa hai đầu AB của đoạn mạch là:

\(U_{AB}=IR_{tđ}=I(R_1+R_2)= 0,2.20=4V\)
