Đáp án:

 Chúc Bạn Học Tốt 👍

Giải thích các bước giải:

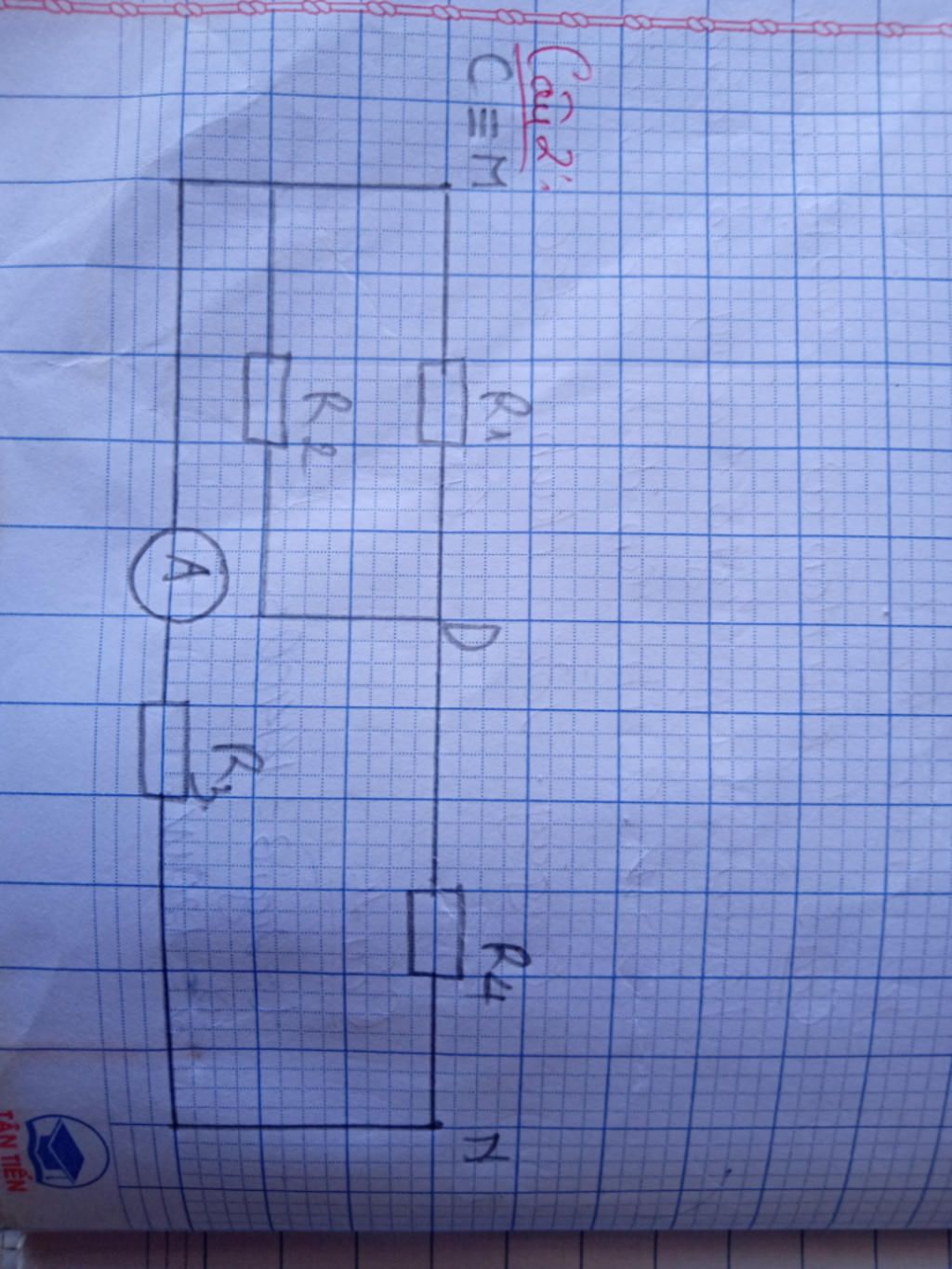

 * Cách vẽ lại mạch điện :

- Đặt tên các điểm nút trong đoạn mạch

- Xác định các điểm có cùng điện thế

+ Các điểm được nối bằng dây dẫn và qua ampe kế có điện trở không đáng kể

+ Các điểm đối xứng với nhau qua trục đối xứng của mạch

- Xác định điểm đầu và điểm cuối của mạch điện

- Vẽ lại mạch điện

Bạn có thể xem ví dụ như sau :

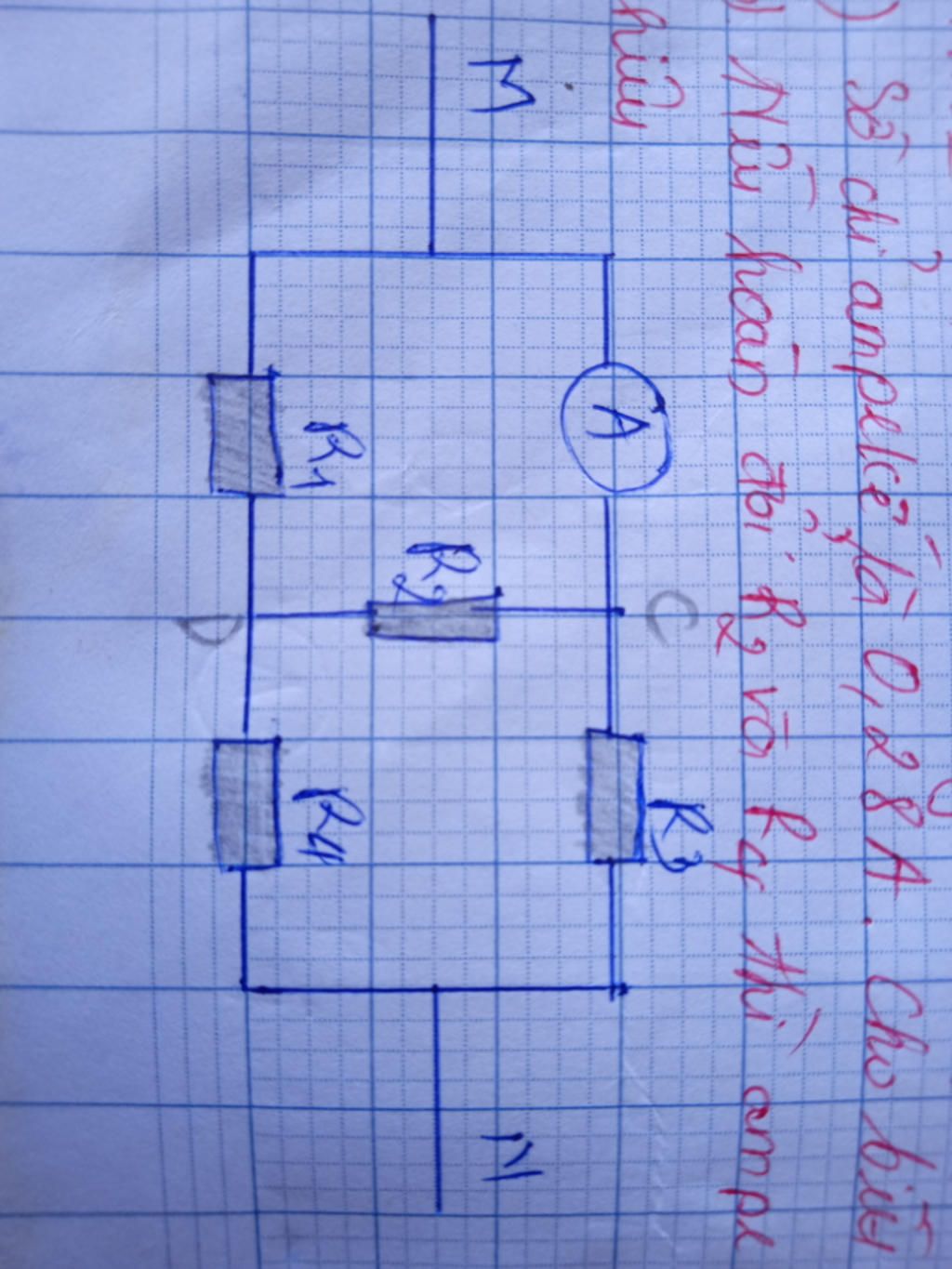

Ví dụ bạn xem trong ảnh nhé

+ Vẽ đương dây nguồn. Chú ý kí kiệu dây pha và dây trung tính.

+ Xác định các vị trí để bảng điện, bóng đèn.

+ Xác định các vị trí của các thiết bị đóng, cắt, bảo vệ lấy điện bảng điện bảo sao cho đẹp và hợp lí.

+ nối đườg dẫn điện theo sơ đồ nguyên lí theer hiện dúng mối liên hệ về điện giữa các phần tử trong mạch điện.

+ Kiểm tra theo sơ đồ nguyên lí.

-Vẽ đường dây nguồn

Xác định vị trí các thiết bị điện của bảng điện và đồ dùng điện

Vẽ đường dây dẫn điện theo sơ đồ nguyên lý

Kiểm tra theo sơ đồ nguyên lý

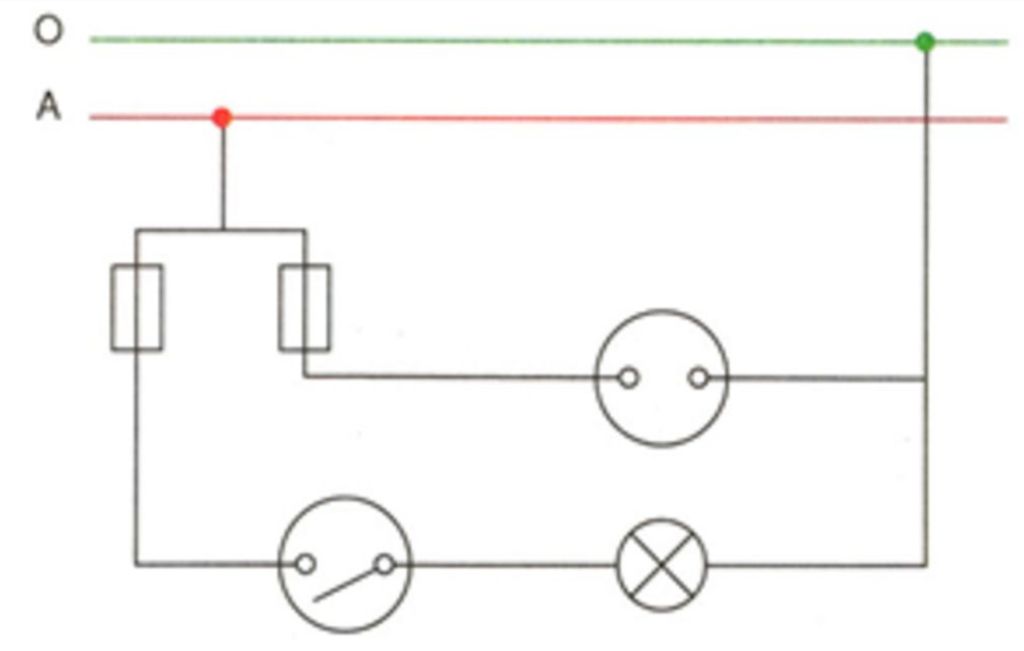

Vẽ sơ đồ lắp đặt mạch điện có 1 cầu chì, 1 ổ cắm, 1 công tắc 2 cực điều khiển 1 bóng đèn:
