Đáp án:

$a) R_1 = 11,25 (Ω)$

$b) U_{AB} = 40 (V)$

$c) R_x = 26,25 (Ω); U_V' = 26,25 (V)$

Giải thích các bước giải:

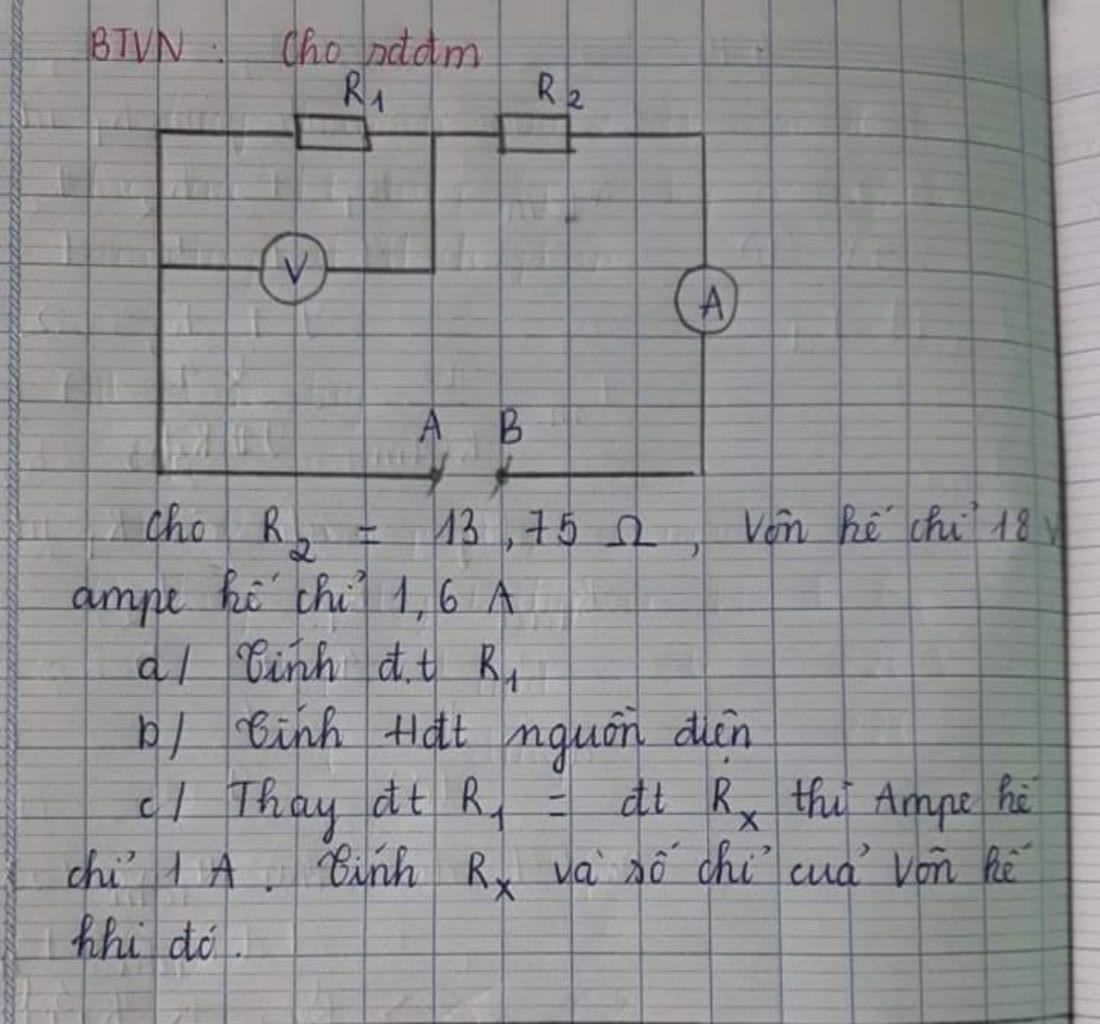

Sơ đồ mạch điện:

      $R_1$ $nt$ $R_2$

$a)$

Số chỉ của Vôn kế là $18 (V)$

$\xrightarrow{} U_V = U_1 = 18 (V)$

Số chỉ của Ampe kế là $1,6 (A)$

$\xrightarrow{} I_A = I_{AB} = I_1 = I_2 = 1,6 (A)$

Điện trở $R_1$ là:

      $R_1 = \dfrac{U_1}{I_1} = \dfrac{18}{1,6} = 11,25 (Ω)$

$b)$

Điện trở tương đương của mạch là:

      $R_{tđ} = R_1 + R_2 = 11,25 + 13,75 = 25 (Ω)$

Hiệu điện thế của nguồn là:

      $U_{AB} = I_{AB}.R_{tđ} = 1,6.25 = 40 (V)$

$c)$

Thay $R_1$ bằng $R_x$, ta có sơ đồ mạch điện:

     $R_x$ $nt$ $R_2$

Số chỉ của Ampe kế là $1 (A)$

$\xrightarrow{} I_A' = I_{AB}' = I_x = I_2' = 1 (A)$

Điện trở tương của đoạn mạch là:

     $R_{tđ}' = \dfrac{U_{AB}}{I_{AB}'} = \dfrac{40}{1} = 40 (Ω)$

Mà $R_{tđ}' = R_x + R_2$

$\xrightarrow{} R_x = R_{tđ}' - R_2 = 40 - 13,75 = 26,25 (Ω)$

Số chỉ của Vôn kế lúc này là:

     $U_V' = U_x = I_x.R_x = 1.26,25 = 26,25 (V)$

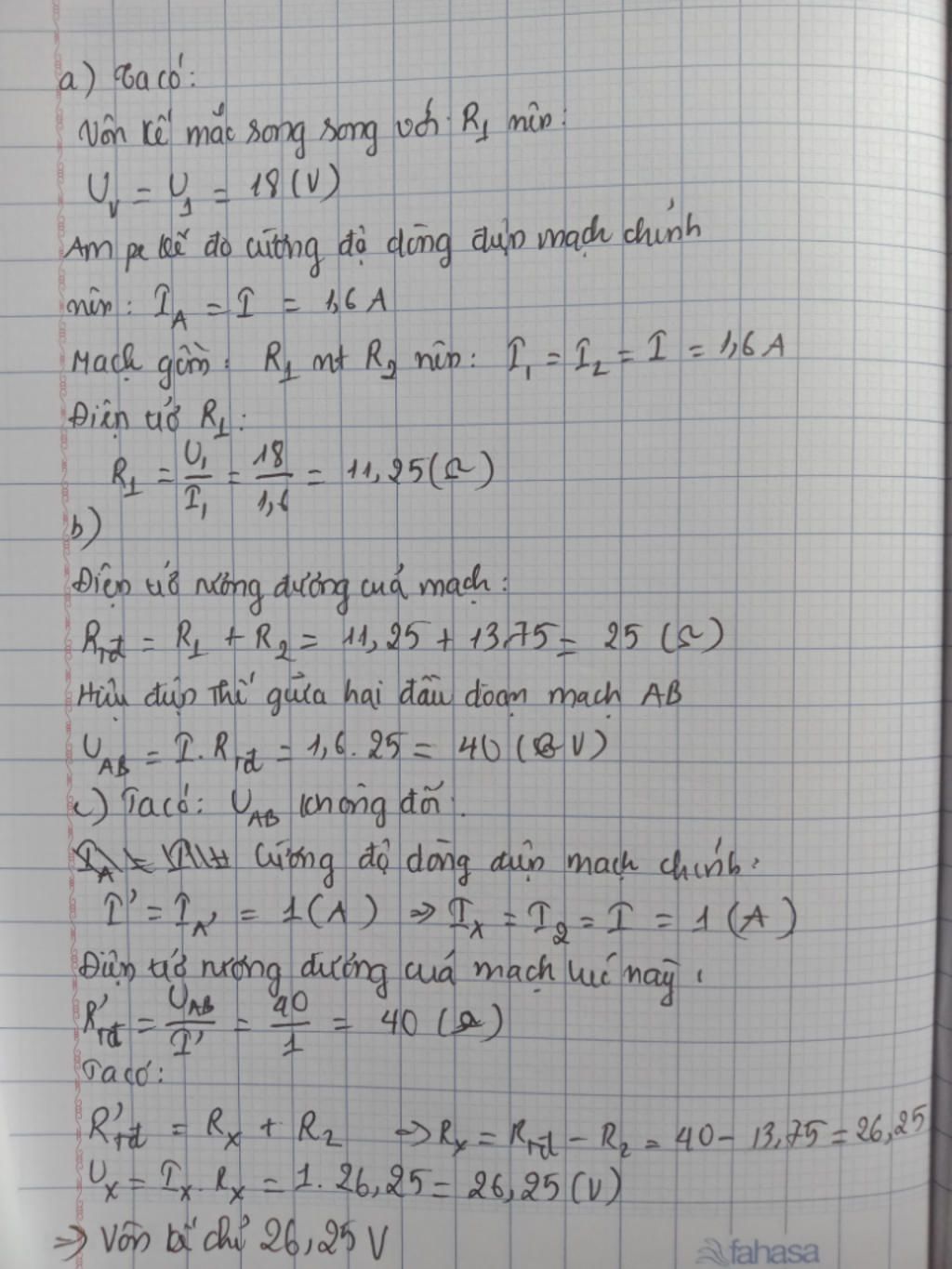

Xem hình...
