Đáp án:

a) \(R = 4\Omega \) ; \({I_5} = 2A\) ; \({I_1} = {I_2} = {I_3} = {I_4} = 1A\)

b) \(4V\)

c) \(2V\)

Giải thích các bước giải:

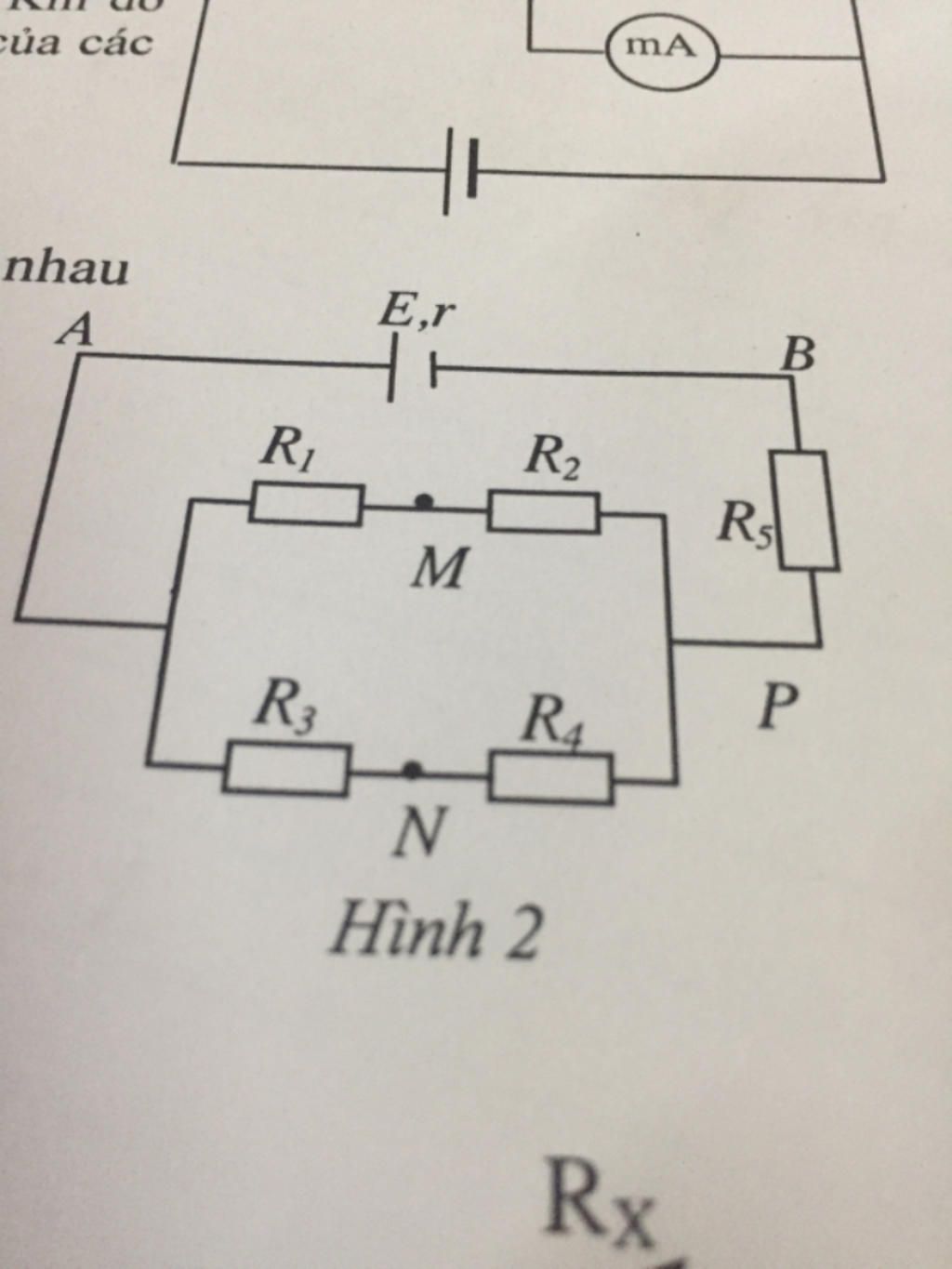

a) Ta có:

\(\begin{array}{l}
{R_{12}} = {R_1} + {R_2} = 2 + 4 = 6\Omega \\
{R_{34}} = {R_3} + {R_4} = 4 + 2 = 6\Omega \\
{R_{1234}} = \dfrac{{{R_{12}}.{R_{34}}}}{{{R_{12}} + {R_{34}}}} = 3\Omega
\end{array}\)

Điện trở tương đương là:

\(R = {R_{1234}} + {R_5} = 3 + 1 = 4\Omega \)

Cường độ dòng điện qua R5:

\({I_5} = I = \dfrac{E}{{R + r}} = \dfrac{9}{{4,5}} = 2A\)

Cường độ dòng điện qua R1, R2, R3, R4 là:

\({I_1} = {I_2} = {I_3} = {I_4} = \dfrac{I}{2} = 1A\)

b) Ta có:

\({U_{MB}} = {U_2} + {U_5} = 2.1 + 2.1 = 4V\)

c) Ta có:

\(\begin{array}{l}
{U_1} = {I_1}{R_1} = 2V\\
{U_3} = {I_3}{R_3} = 4V
\end{array}\)

Vì \({U_3} > {U_1}\) nên vôn kế mắc cực dương vào M.

Số chỉ vôn kế là:

\({U_V} = {U_3} - {U_1} = 4 - 2 = 2V\)
