Đáp án:k

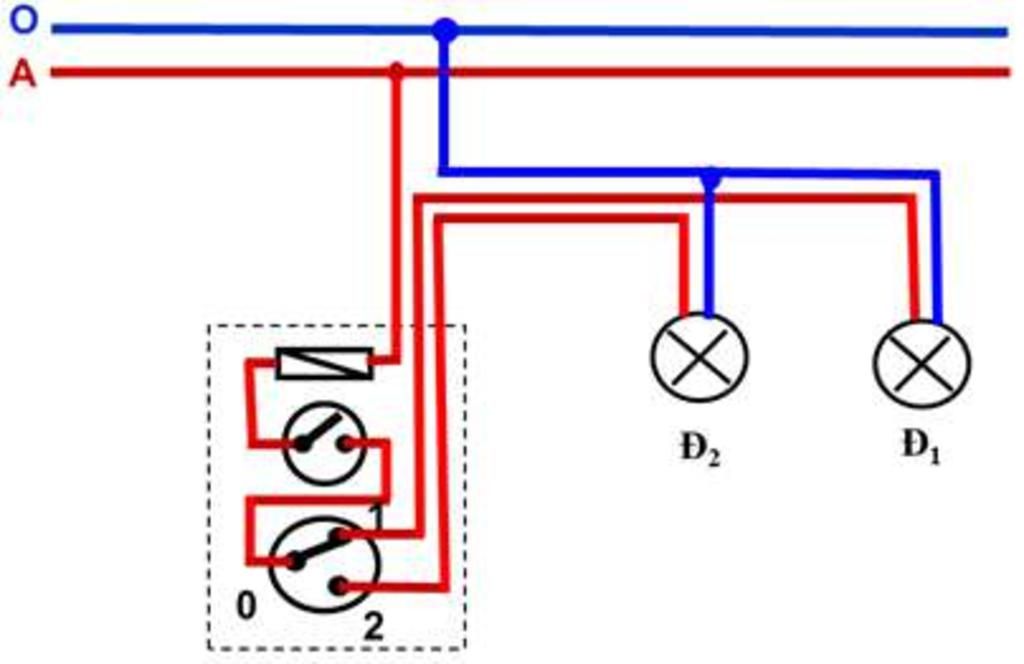

• Tìm hiểu sơ đồ nguyên lí mạch điện một công tắc ba cực điều khiển hai đèn:
  • Cực 1 công tắc 3 cực nối với đèn 1
  • Cực 2 công tắc 3 cực nối với đèn 2
  • Công tắc 2 cực dùng để đóng hoặc ngắt nguồn điện
• Nguyên tắc hoạt động mạch điện một công tắc ba cực điều khiển hai đèn: Khi công tắc 2 cực đóng lại và công tắc 3 cực được bật về vị trí 1 thì đèn 1 sáng
• Mạch điện một công tắc ba cực điều khiển hai đèn dùng để chuyển đổi thắp sáng luân phiên 2 đèn với nhau

Giải thích các bước giải:

Đáp án:+Giải thích các bước giải:

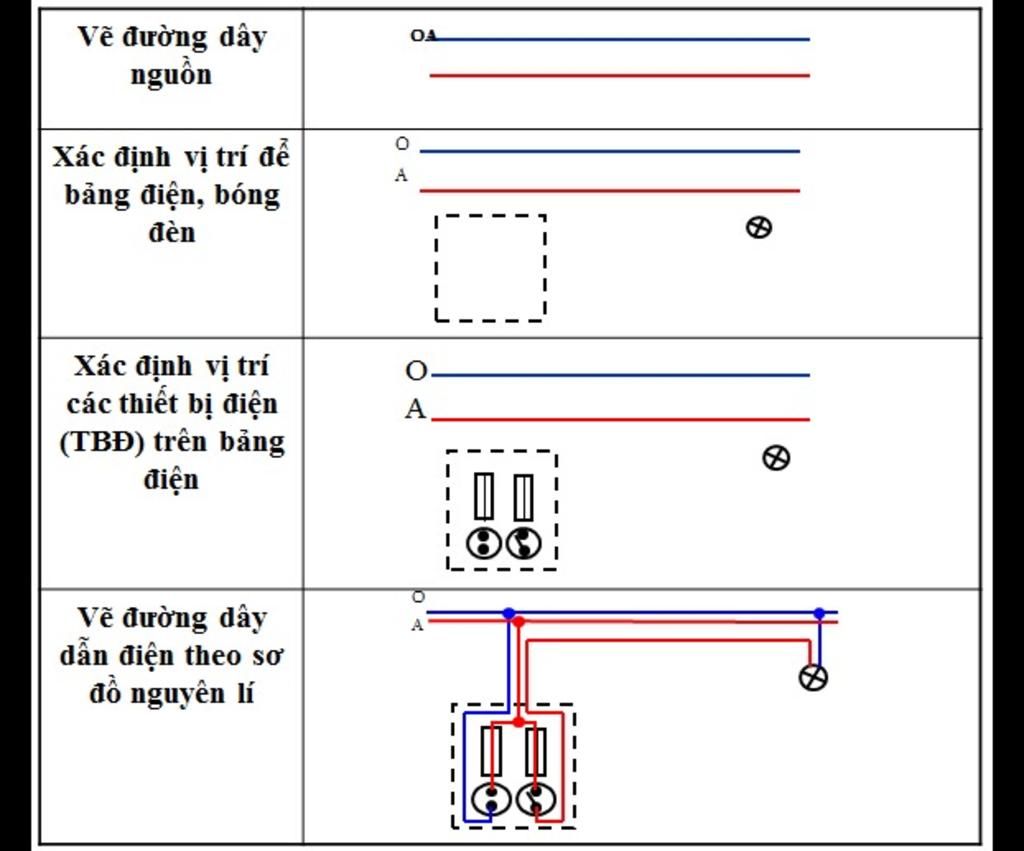

• Vẽ đường dây nguồn. Chú ý kí hiệu dây pha và dây trung tính.

• Xác định các vị trí để bảng điện, bóng đèn.

• Xác định các vị trí của các thiết bị đóng - cắt, bảo vệ và lấy điện trên bảng điện sao cho đẹp và hợp lí.

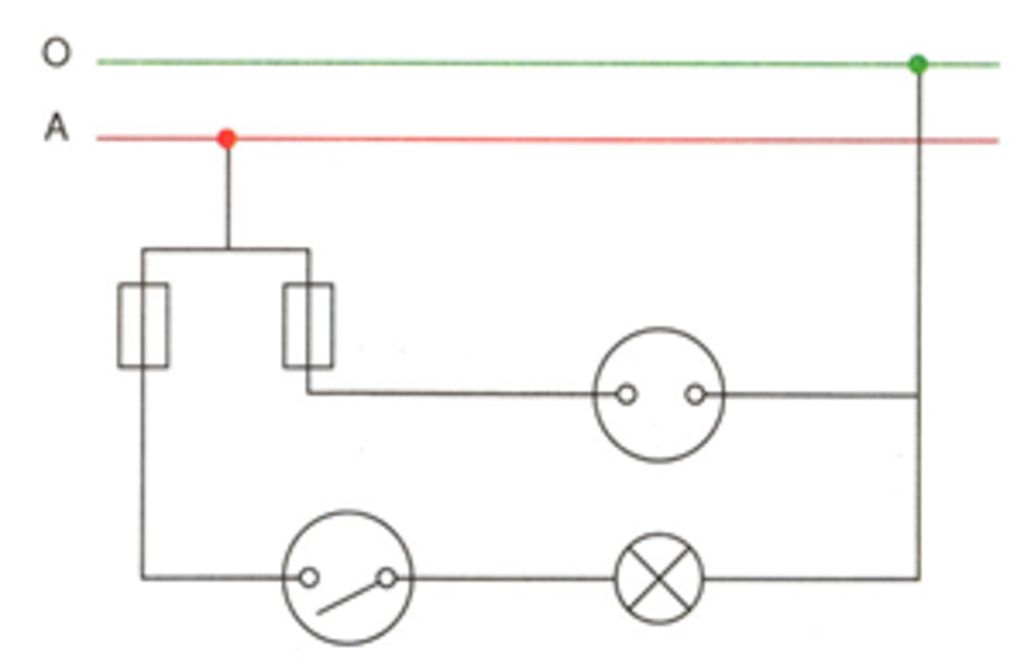

• Nối đường dây dẫn điện theo sơ đồ nguyên lí thể hiện đúng mối liện hệ về điện giữa các phần tử trong mạch điện.

• Kiểm tra sơ đồ theo nguyên lí
