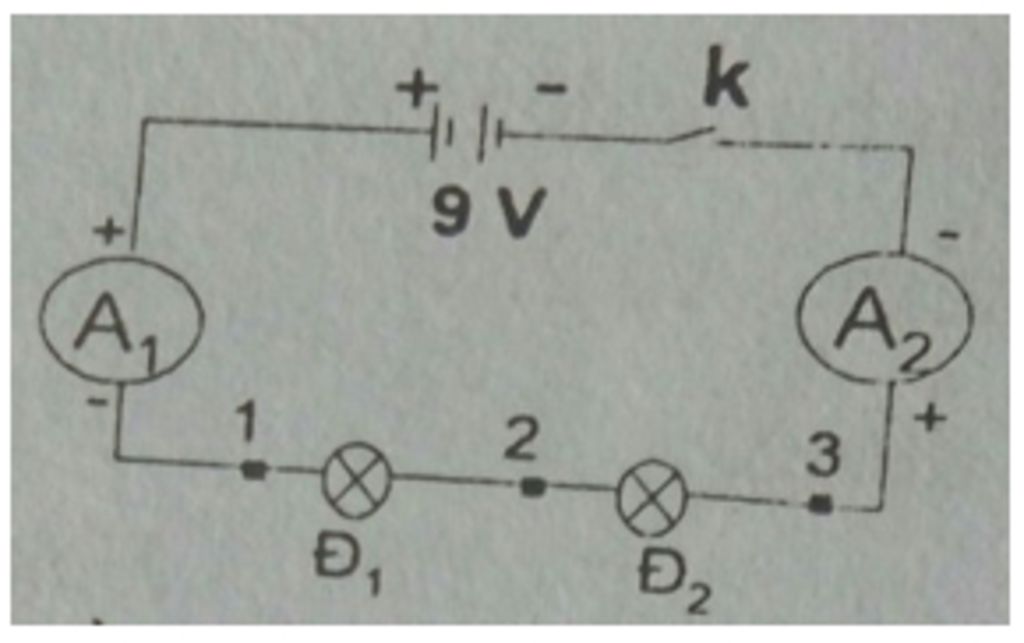

Cho mạch điện như sơ đồ sau: Biết rằng U13 = 8,5V, U12 = 3,6V và khi công tắc k đóng ampe kế A1 chỉ 0,4A 1/ Hãy chọn số thích hợp điền vào chỗ trống trong các câu sau: a) I1 = I2 = b) U13 = U12 + U23 = c) U23 = 2 / Nêu cách mắc vôn kế để đo hiệu điện thế giữa hai đầu đèn Đ2 và Đ2. Vôn kế đó phải có giới hạn đo ối thiểu là bao nhiêu? 3/ Tại sao hiệu điện thế giữa hai điểm 1 và 3 không bằng 9V?
Lời giải 1 :
Đáp án:
Giải thích các bước giải:
1. Chọn số thích hợp điền vào chỗ trống:
a) I1 = I2 = 0,4A
b) U13 = U12 + U23 = 8,5V
c) U23 = 4,9V
2. Cách mắc vôn kế để đo hiệu điện thế giữa hai đầu đèn Đ1 và Đ2. Mắc vôn kế song song với Đ1 và Đ2 vào hai điểm 1, 3 sao cho chốt (+) ở vị trí 1 và chốt (-) ở vị trí 3. Vôn kế đó phải có giới hạn đo (GHĐ) tối thiểu là 8,5V
3. Hiệu điện thế giữa 1 và 3 không bằng 9V vì hai đầu các ampe kế và dây nối có một hiệu điện thế
Thảo luận
Lời giải 2 :
Đáp án:
1/a. Vì mạch điện gồm 2 đèn mắc nối tiếp nên:
\[{I_1} = {I_2} = 0,4A\]
b và c. Vì mạch điện gồm 2 đèn mắc nối tiếp nên:
\[\begin{array}{l}
{U_{13}} = {U_{12}} + {U_{23}} = 8,5V\\
\Rightarrow {U_{23}} = 8,5 - {U_{12}} = 8,5 - 3,6 = 4,9V
\end{array}\]
2/ Để đo hiệu điện thế giữa 2 đầu đèn 1 và đèn 2 ta cần mắc vôn kế vào hai đầu của 2 đèn, tức là mắc Vôn kế song song với 2 đèn. Giới hạn đó tối thiểu của Vôn kế là 8,5V.
3/Vì hiệu điện thế tối đa mà nguồn có thể cung cấp được là 8,5V do đó nếu không có hao phí thì hiệu điện thế tối đa ở hai đầu 2 đèn là 8,5V không thể đạt đến 9V.
