Nguyên lý hoạt động của mạch điện cầu thang

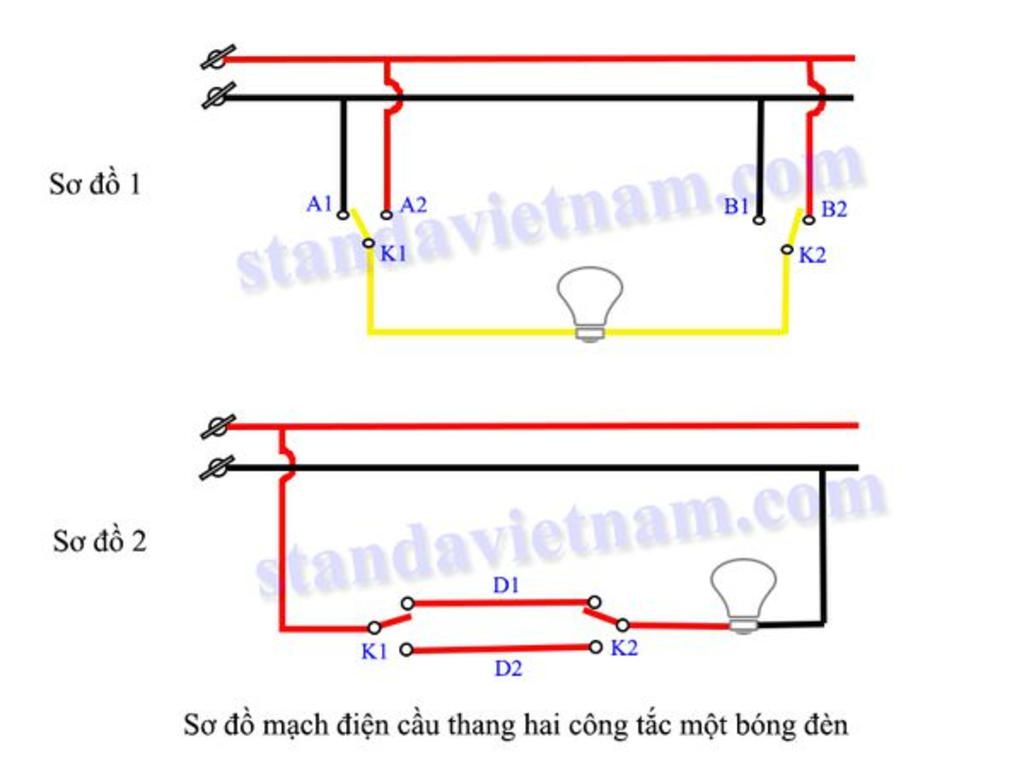

Sơ đồ 1: Khi bạn tắt, bật một trong hai công tắc sẽ xảy ra một trong các trường hợp sau:

• Nếu công tắc K1 ở vị trí A1 và K2 ở vị trí B2. Hoặc K1 ở vị trí A2 và K2 ở vị trí B1. Thì hiệu điện thế qua bóng đèn bằng hiệu điện thế của nguồn cấp nên đèn sáng.
• Nếu công tắc K1 ở vị trí A1 và K2 ở vị trí B1. Hoặc K1 ở vị trí A2 và K2 ở vị trí B2. Thì hiệu điện thế qua bóng đèn bằng 0V (trùng trên 1 dây) nên đèn tắt.

Sơ đồ 2: Khi bạn tắt, bật một trong hai công tắc sẽ xảy ra một trong các trường hợp sau:

• Nếu công tắc K1 tiếp xúc với dây D1 và công tắc K2 tiếp xúc với dây D2. Hoặc K1 tiếp xúc với D2 và K2 cũng tiếp xúc với D2. Thì mạch điện là mạch kín, nên bóng đèn sáng.
• Nếu công tắc K1 tiếp xúc với dây D1 và công tắc K2 tiếp xúc với dây D2. Hoặc K1 tiếp xúc với D2 và K2 cũng tiếp xúc với D1. Thì mạch điện là mạch hở, nên bóng đèn tắt.

$\boxed{\text{~~Holi~~}}$

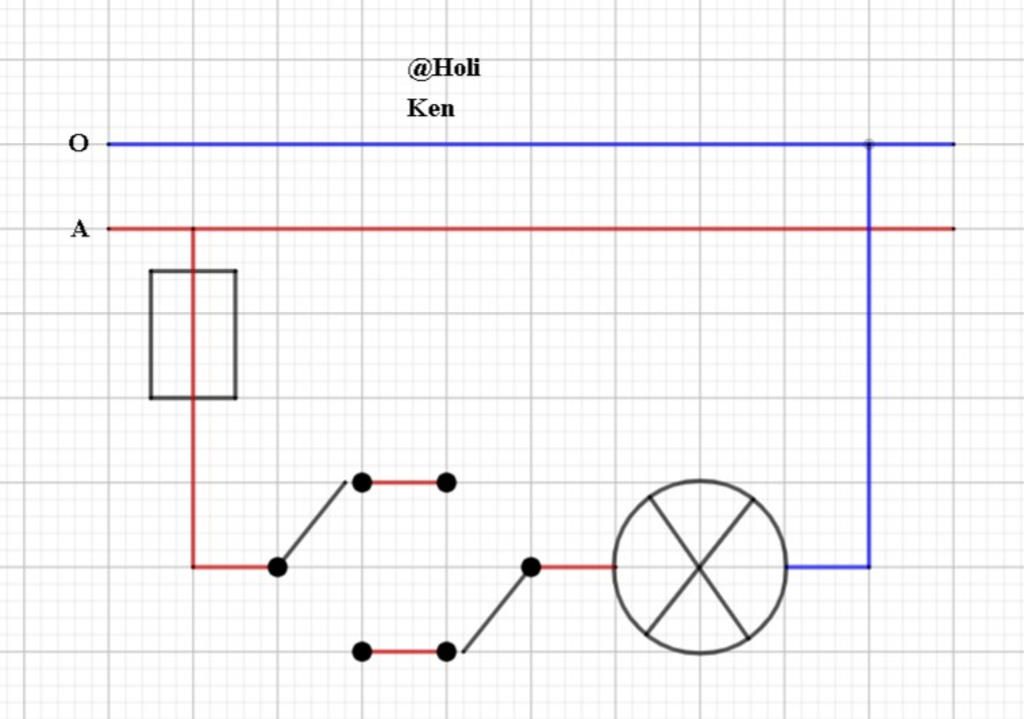

Nguyên lí:

`-`Khi công tắc ở ổ 1 với vị trí cực tĩnh trên và công tắc ở ổ 2 với vị trí cực tĩnh dưới thì đèn sáng.

`-`Khi công tắc ở ổ 1 với vị trí cực tĩnh trên và công tắc ở ổ 2 với vị trí cực tĩnh trên thì đèn sáng.
