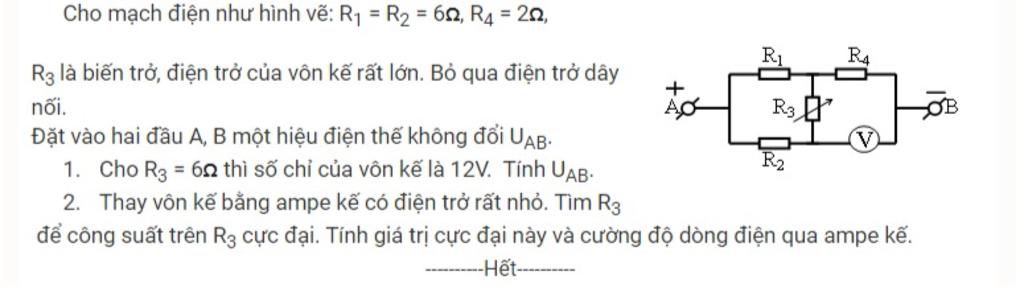

Cho mạch điện như hình vẽ: R1 = R2 = 60, R4 = 2n, R1 R4 R3 là biến trở, điện trở của vôn kế rất lớn. Bỏ qua điện trở dây nối. Đặt vào hai đầu A, B một hiệu
Lời giải 1 :
a. Điện trở đoạn mạch R¹²³ là
R¹²³ = [ R¹( R² + R³ ) ]/( R¹ + R² + R³ )
= 4 Ω
Điện trở tương đương là
Rtđ = R¹²³ + R⁴ = 4 + 2 = 6 Ω
Cường độ dòng điện toàn mạch là
I = U/Rtđ = U/6
Hiệu điện thế điện trở R⁴ là
U⁴ = I × R⁴ = U/6 × 2 = U/3 (1)
Hiệu điện thế mạch R¹²³ là
U¹²³ = I × R¹²³ = U/6 × 4 = 2U/3
Cường độ dòng điện chạy qua mạch R²³ là
I²³ = U¹²³/R²³ = ( 2U/3 )/12 = U/18
Hiệu điện thế điện trở R³ là
U³ = I²³ × R³ = U/18 × 6 = U/3 (2)

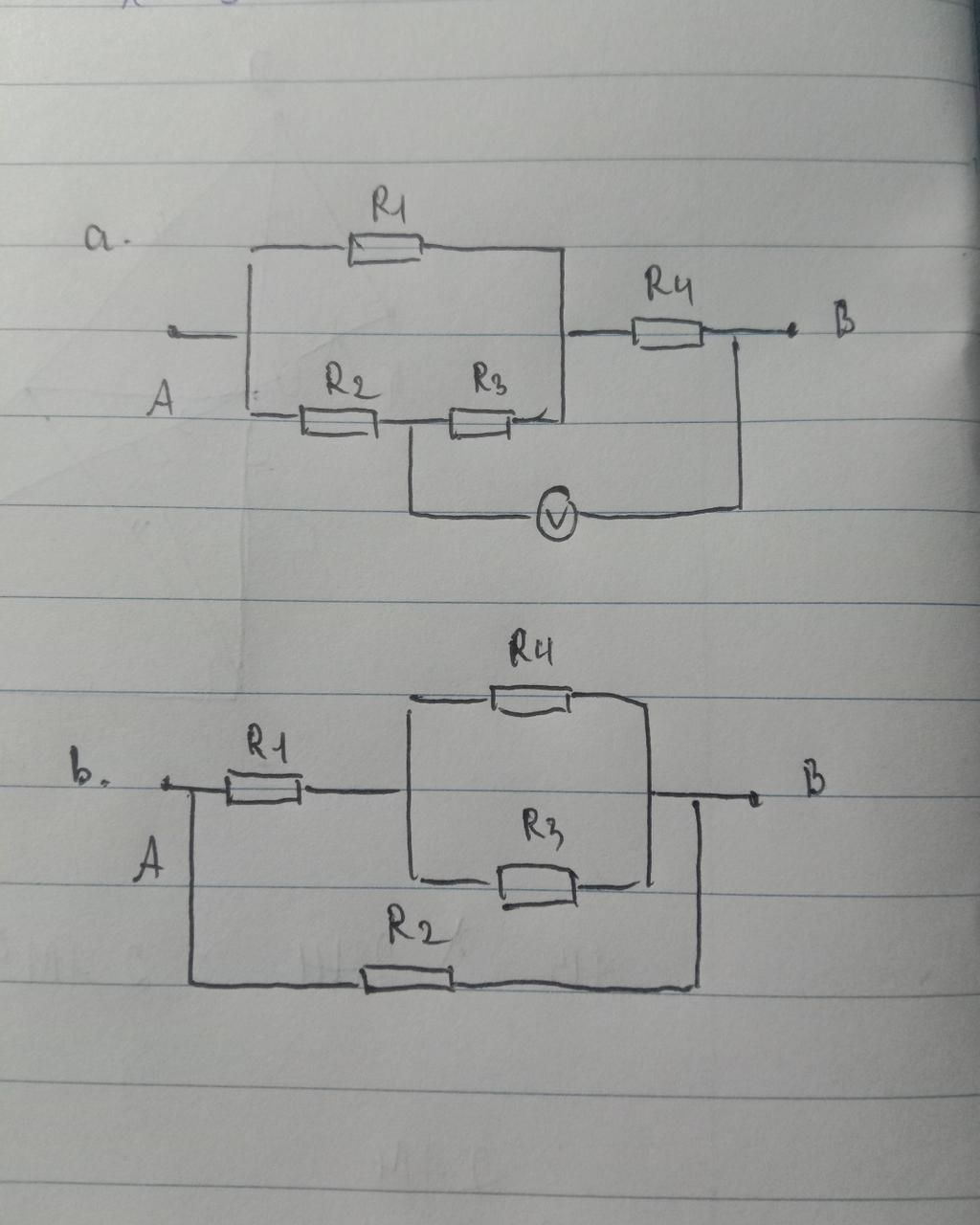

Nhìn sơ đồ mạch, ta thấy số đo vôn kế bằng U³ + U⁴ (3)
Từ (1) (2) (3) => U³ + U⁴ = 12
U/3 + U/3 = 12
2U/3 = 12
U = 18 ( V )
Còn câu b mình sẽ suy nghĩ thêm rồi bổ sung sau nha~
