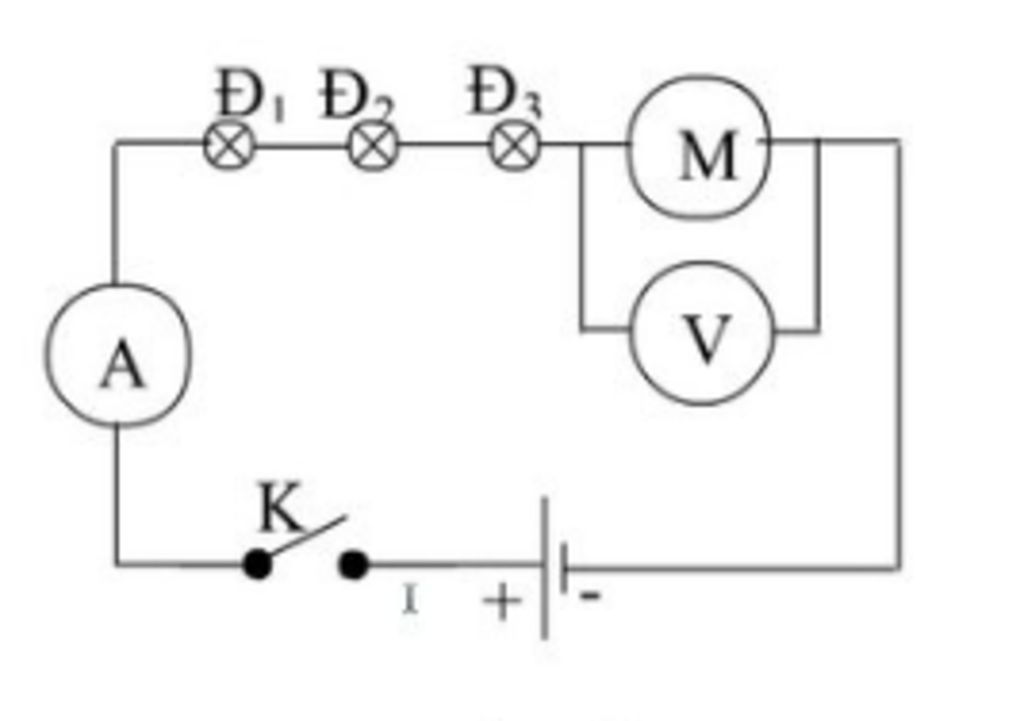

1 nguồn điện gồm 3 bóng khác nhau.1 khóa k, 1 động cơ và 1 dây nối.a a.Vẽ sơ đồ mạch điện, trong đó các thiết bị mắc nối tiếp với nhau.Vôn kế đo hiệu điện thế
1 nguồn điện gồm 3 bóng khác nhau.1 khóa k, 1 động cơ và 1 dây nối.a a.Vẽ sơ đồ mạch điện, trong đó các thiết bị mắc nối tiếp với nhau.Vôn kế đo hiệu điện thế giữa 2 đầu động cơ.Ampe kế đo cường độ dòng điện trong mạch b.Hiệu điện thế giữa 2 đầu động cơ là 3V.Ở 2 đầu mỗi đều 1,5V.Xác định hiệu điện thế nguồn điện. c.1 đèn cháy các đèn còn lại có sáng k?Why??
Lời giải 1 :
Đáp án:
...
b> U=7,5V
Giải thích các bước giải:
a> 1 ngồn, 3 đèn, 1 khóa, 1 động cơ
b> trong mạch điện nối tiếp, hiệu điện thế giữa nguồn điện bằng tổng hiệu điện thế đặt vào các thiết bị động cơ nên ta có:
\(U = 3.1,5 + 3 = 7,5V\)
C> Một đèn cháy các đền còn lại không sáng do mạch hở,
Hiệu điện thế trên mỗi đèn và động cơ bằng 0
Hiệu điện thế ở hai đầu nguồn khi đó bằng 7,5V
Thảo luận
Lời giải 2 :

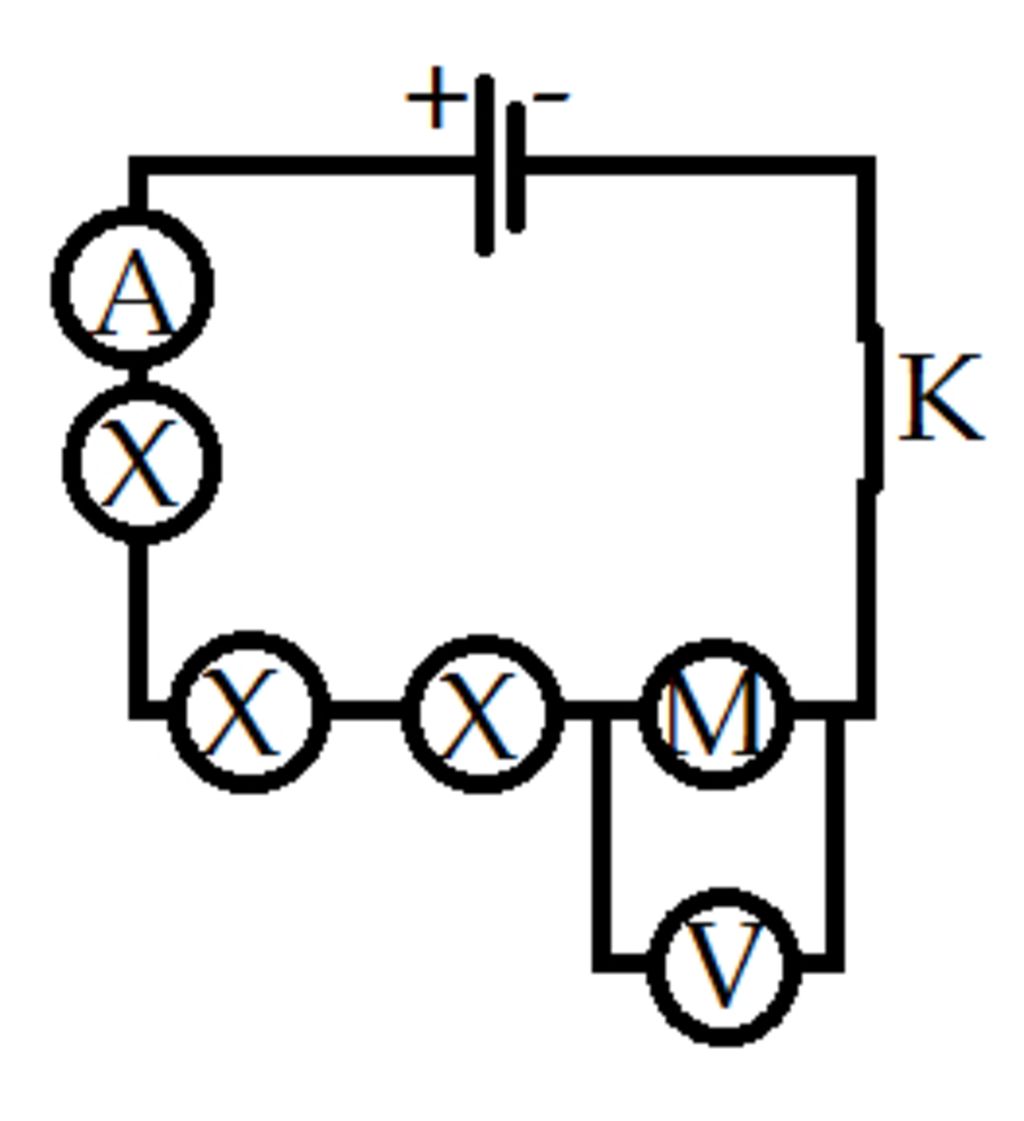

a, Trong ảnh
b, Gọi hiệu điện thế nguồn điện, hiệu điện thế đèn 1,2,3, hiệu điện thế 2 đầu động cơ lần lượt là U,U1,U2,U3,U4
Mạch điện nối tiếp:
U=U1+U2+U3+U4=1,5+1,5+1,5+3=7,5(V)
c, 1 đèn cháy
=> Dây tóc đèn đó cháy
=> Mạch hở
=> Không có dòng điện đi qua các đèn còn lại
=> Các đèn còn lại không sáng
