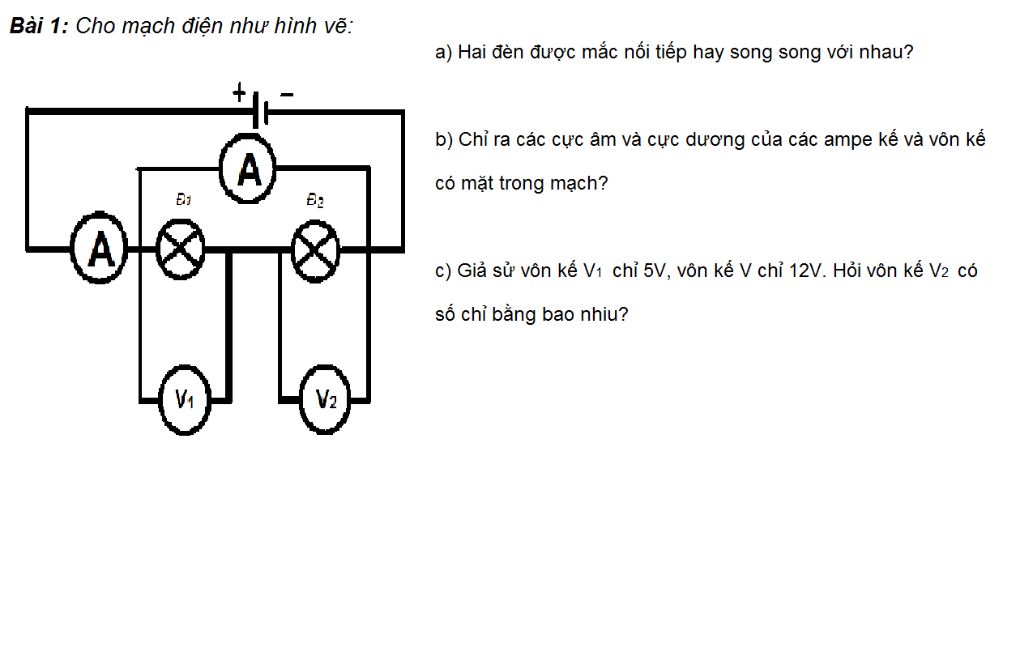

Cho mạch điện như hình vẽ: a) Hai đèn được mắc nối tiếp hay song song với nhau? b) Chỉ ra các cực âm và cực dương của các ampe kế và vôn kế có mặt trong mạch?
Cho mạch điện như hình vẽ: a) Hai đèn được mắc nối tiếp hay song song với nhau? b) Chỉ ra các cực âm và cực dương của các ampe kế và vôn kế có mặt trong mạch? c) Giả sử vôn kế V1 chỉ 5V, vôn kế V chỉ 12V. Hỏi vôn kế V2 có số chỉ bằng bao nhiêu? Tự luận : (~ HELP ME vs mai tui KT lý òi huhu ~)
Lời giải 1 :
Đáp án:
Giải thích các bước giải:
a. Hai đèn mắc nối tiếp.
b. Tất cả các dụng cụ có cực âm phía bên phải, cực dương phía bên trái.
c. Có vẻ hình vẽ sai vì không ai mắc Ampe kế A song song cả.
Thảo luận
Lời giải 2 :
Đáp án:
Mình nghĩ Ampe kế mắc ở trên là Vôn kế nha :v
a) Hai bóng đèn được mắc nối tiếp với nhau
b) Cực dương của nguồn điện ở bên trái và cực dương ở bên phải (theo hình )
=> Vì dòng điện đi từ cực dương của nguồn điện qua dây dẫn và các đồ đùng điện đến cực âm của nguồn điện
=> Các ampe kế,vôn kế trong hình đều có cực dương bên trái ,cực âm bên phải
c) Vì đoạn mạch mắc nối tiếp nên
$U=U1+U2 => U2=U-U1 = 12-5 = 7V$
Vậy $U2=7V$
Giải thích các bước giải:
