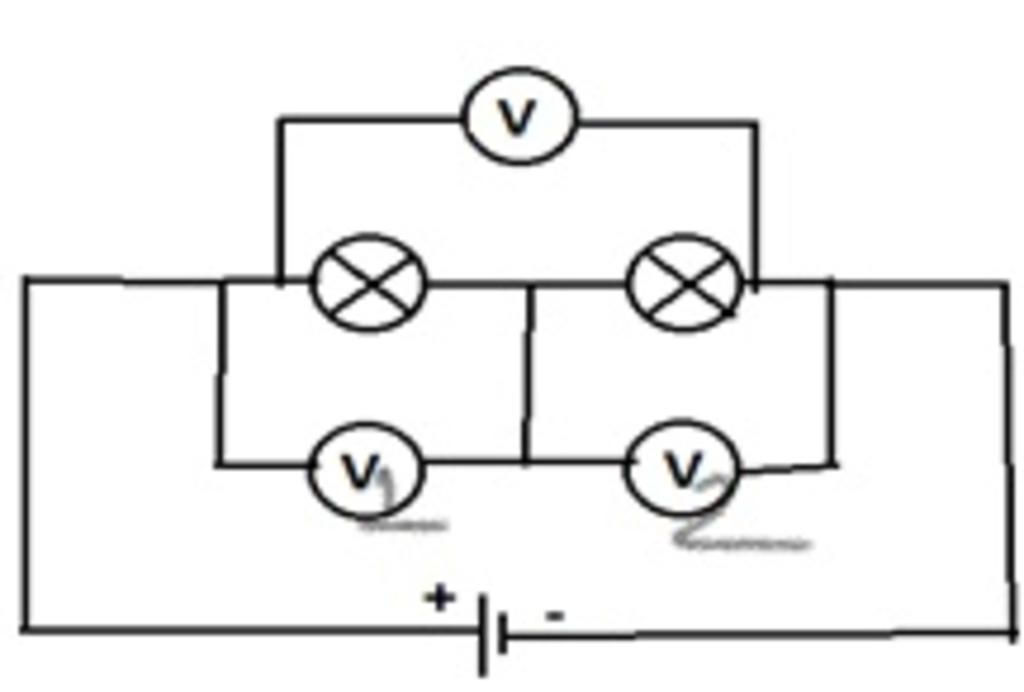

Cho mạch điện gồm 2 đèn mắc nối tiếp với nhau và mắc vào 2 cực nguồn điện.Vônkế $V_1$ đo hiệu điện thế đèn 1, Vônkế $V_2$ đo hiệu điện thế đèn 2, Vônkế V đo hiệu điện thế 2 cực nguồn điện a.Vẽ sơ đồ mạch điện b.- Vônkế $V_1$ có giới hạn đo 4 V gồm 100 vạch chia, kim chỉ vạch thứ 50 - Vônkế $V_2$ có giới hạn đo 6 V gồm 60 vạch chia, kim chỉ vạch thứ 40 Hỏi Vônkế V có giới hạn đo 12V gồm 40 vạch chia, kim chỉ vạch thứ bao nhiêu ? (Vạch chia nhỏ nhất là 1)
Lời giải 1 :
Đáp án:
b. Kim của vôn kế V chỉ vạch thứ 20
Giải thích các bước giải:
b. VÌ vôn kế V1 có giới hạn đo 4V gồm 100 vạch chia, kim chỉ vạch thứ 50 nên hiệu điện thế hai đầu đèn 1 là:
\[{U_1} = \frac{{50}}{{100}}.4 = 2V\]
Vì vôn kế V2 có giới hạn đo 6V gồm 60 vạch chia, kim chỉ vạch thứ 40 nên hiệu điện thế hai đầu đèn 2 là:
\[{U_2} = \frac{{40}}{{60}}.6 = 4V\]
Vì 2 đèn được mắc nối tiếp nên hiệu điện thế cả mạch bằng tổng hiệu điện thế hai đầu của hai đèn:
\[U = {U_1} + {U_2} = 2 + 4 = 6V\]
Số chỉ của vôn kế V là , mà vôn kế V có giới hạn đo 12V gồm 40 vạch chia, do đó kim chỉ vạch thứ:
\[\frac{6}{{12}}.40 = 20\left( {vach} \right)\]
Vậy kim chỉ ở vạch thứ 20.
Thảo luận
Lời giải 2 :
Đáp án:
b) Kim chỉ ở vạch thứ $20$
Giải thích các bước giải:

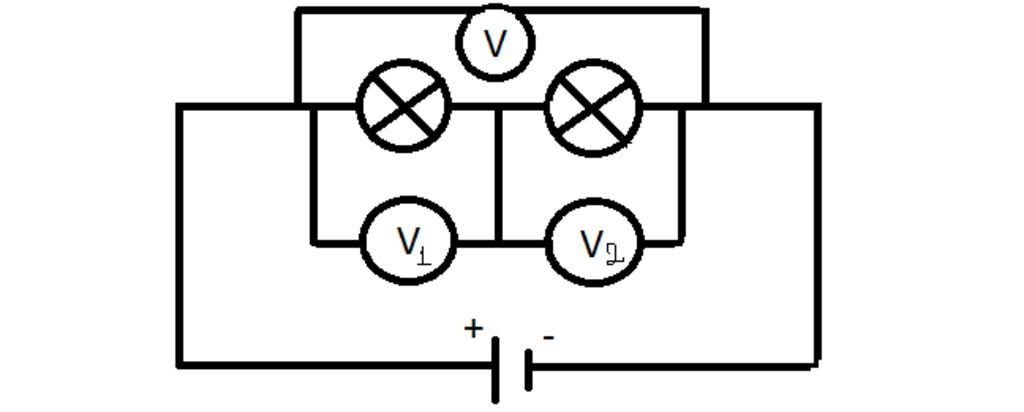

a) Picture!
b) \[\to {U_1} = \frac{{50}}{{100}}.4 = 2V\]
\[\to {U_2} = \frac{{40}}{{60}}.6 = 4V\]
\[\to U = {U_1} + {U_2} = 2 + 4 = 6V\]
\[\to\frac{6}{{12}}.40 = 20\left( {\text{vạch}} \right)\]
Vậy kim chỉ ở vạch thứ $20$
