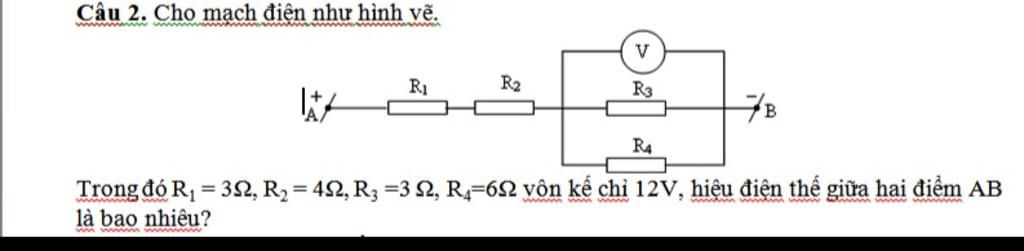

Câu 2. Cho mạch điện như hình vẽ. V R1 R2 R3 78 R4 Trong đó R1 = 32, R2 = 42, R3 =3 2, R4=62 vôn kế chỉ 12V, hiệu điện thế giữa hai điểm AB là bao nhiêu?
Lời giải 1 :
Đáp án:
`U_{AB}=54 \ V`
Giải thích các bước giải:

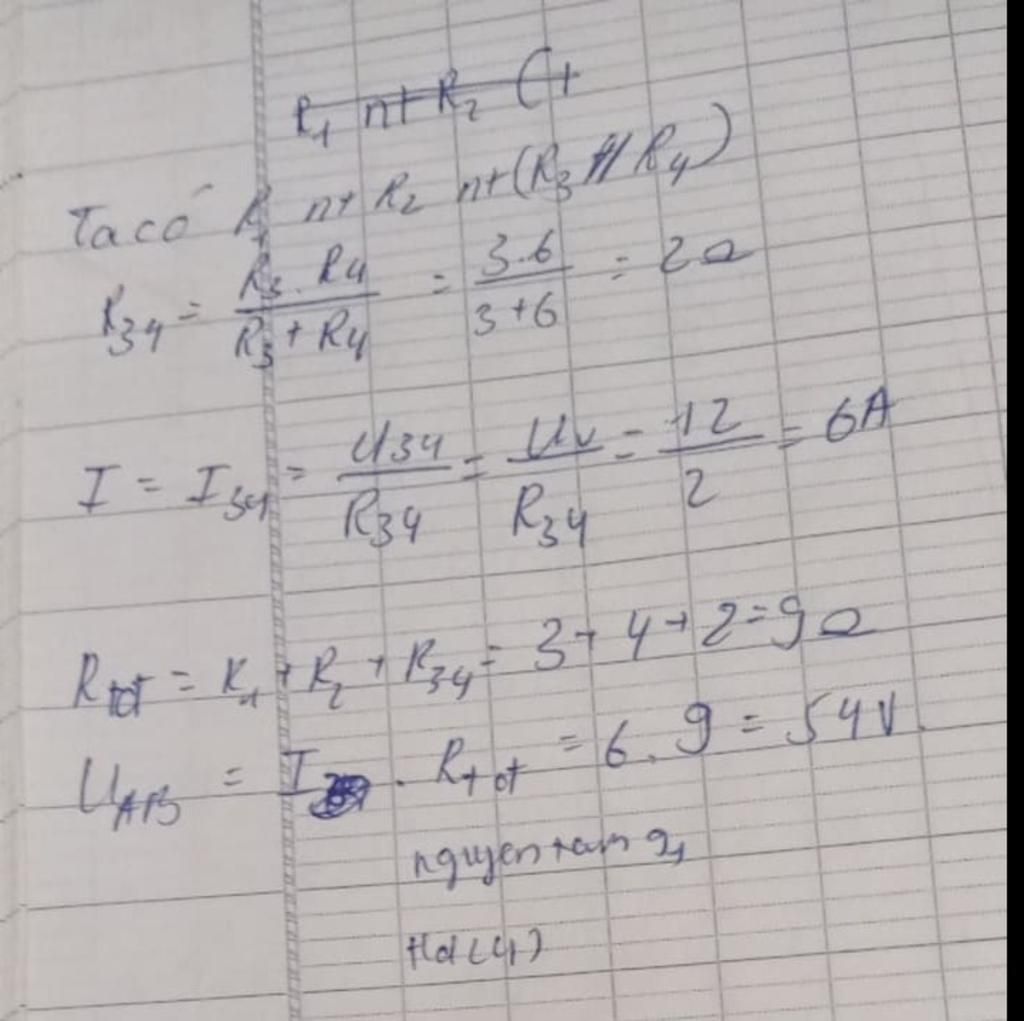

Sơ đồ mạch:
$R_1 \ nt \ R_2 \ nt \ (R_3 \ // \ R_4)$
Ta có:
`R_{34}=\frac{R_3R_4}{R_3+R_4}=\frac{3.6}{3+6}=2 \ (\Omega)`
Số chỉ của vôn kế `U_v=12 \ V=U_{34}`
Cường độ dòng điện trong mạch chính:
`I=I_{34}=\frac{U_{34}}{R_{34}}=\frac{12}{2}=6 \ (A)`
Điện trở tương đương của đoạn mạch:
`R_{td}=R_1+R_2+R_{34}=3+4+2=9 \ (\Omega)`
Hiệu điện thế giữa hai điểm `AB` là:
`U_{AB}=IR_{td}=6.9=54 \ (V)`
Thảo luận
Lời giải 2 :
Đáp án:
Giải thích các bước giải:
mình gửi ạ
