1máy biến áp một pha gồm hai bộ phận chính lõi thép và dây cuốn ngoài ra còn có vỏ máy trên mặt có gắn đồng hồ non điện đèn tín hiệu và các nút điều chỉnh

2khi máy biến áp làm việc điện áp đưa vào dây quấn sơ cấp là u1 trong dây quấn sơ cấp có dòng điện nhờ có cảm ứng điện từ sửa dây quấn sơ cấp và dây quấn thứ cấp điện áp lấy ra ở hai đầu của dây quấn thứ cấp là u2

3máy biến áp một pha có cấu tạo đơn giản sử dụng dễ dàng ít hỏng dùng để tăng hoặc giảm điện áp được sử dụng nhiều trong gia đình và trong các đồ dùng điện và điện tử để máy biến áp làm việc tốt bền lâu khi sử dụng cần phải điện áp đưa vào máy biến áp không được lớn hơn để ăn tịch nước không để máy biến áp làm việc có công suất định mức đặt máy biến áp ở nơi sạch sẽ khô ráo thoáng gió và ít bụi máy mới mua hoặc để lâu ngày không sử dụng trước khi dùng cần phải dùng bút thử điện kiểm tra điện có giò da vỏ hay không

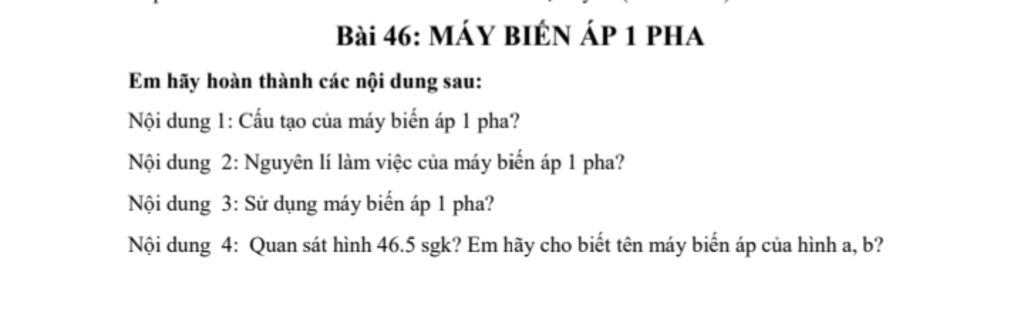

Câu 1

•Cấu tạo máy biến áp 1 pha :

- Dây quấn: Được làm bằng dây điện từ có tráng lớp cách điện quấn quanh lõi thép. Chúng cách điện với nhau và cách điện với lõi thép. Cuộn sơ cấp: Được nối với nguồn điện có điện áp U1 có N1 vòng dây. Cuộn thứ cấp:

Được nối với phụ tải có điện áp U2 có N2 vòngdây.4 thg 9, 2019

Câu 2:

• Nguyên lí làm việc của máy :

- Máy biến áp làm việc dựa trên hiện tượng cảm ứng điện từ. Khi đặt một điện áp xoay chiều U1 vào cuộn dây sơ cấp (có số vòng dây quấn n1¬) sẽ có dòng điện xoay chiều I1 chạy qua. Từ đó, tạo nên từ thông biến thiên trong lõi thép.

Do mạch từ khép kín nên từ thông này sẽ móc vòng qua hai cuộn dây tạo nên trong đó các sức điện động E1 và E2.

Nếu bỏ qua điện trở của các bộ dây quấn và tổn hao ta có:

U1 = E1 và U2 = E2

K: là tỉ số biến áp

K>1 Û U1 > U2: Máy biến áp giảm áp.

K<1 Û U1 < U2: Máy biến áp tăng áp.

K=1 Û U1 = U2: Làm nguồn cách ly tăng tính an toàn.

Câu 3:

• Sử dụng máy:– Điện vào ( Input ): 220V

– Điện ra ( Output ): 110V – 100V ( dùng cho thiết bị sử dụng )
– Bật công tắc nút ON hoặc CB. Máy sẽ cấp luôn điện ra và sau đó quý khách sẽ mở từng thiết bị để sử dụng.

Hướng dẫn sử dụng máy biến áp đúng cách
– Loại máy chỉ có 1 đồng hồ Volt ( Đồng hồ này hiển thị điện thế ra 100V-110V ± 5%)

– Loại máy có 1 đồng hồ Volt và 1 đồng hồ Ampe ( Đồng hồ Volt hiển thị điện ra, đồng hồ Ampe hiển thị dòng)

– Tắt máy nút OFF hoặc CB.
