Câu 8. Cho mạch điện bảng điện gồm 2 cầu chì, 1 ổ cắm điện, 1 công tắc 2 cực điều khiển 1 đèn. - Nêu dụng cụ, vật liệu, thiết bị - Vẽ sơ đồ nguyên lý - Vẽ sơ đ
Câu 8. Cho mạch điện bảng điện gồm 2 cầu chì, 1 ổ cắm điện, 1 công tắc 2 cực điều khiển 1 đèn. - Nêu dụng cụ, vật liệu, thiết bị - Vẽ sơ đồ nguyên lý - Vẽ sơ đồ lắp đặt - Nêu quy trình lắp đặt Câu 9. Cho mạch điện đèn ống huỳnh quang - Nêu dụng cụ, vật liệu, thiết bị - Vẽ sơ đồ nguyên lý - Vẽ sơ đồ lắp đặt - Nêu quy trình lắp đặt Câu 10. Cho sơ đồ nguyên lí như hình vẽ. Hãy vẽ sơ đồ lắp đặt mạch điện bảng điện? Câu 11. Em có nhận xét gì về cách bố trí các thiết bị điện dưới đây. Hãy vẽ lại cho phù hợp.
Lời giải 1 :

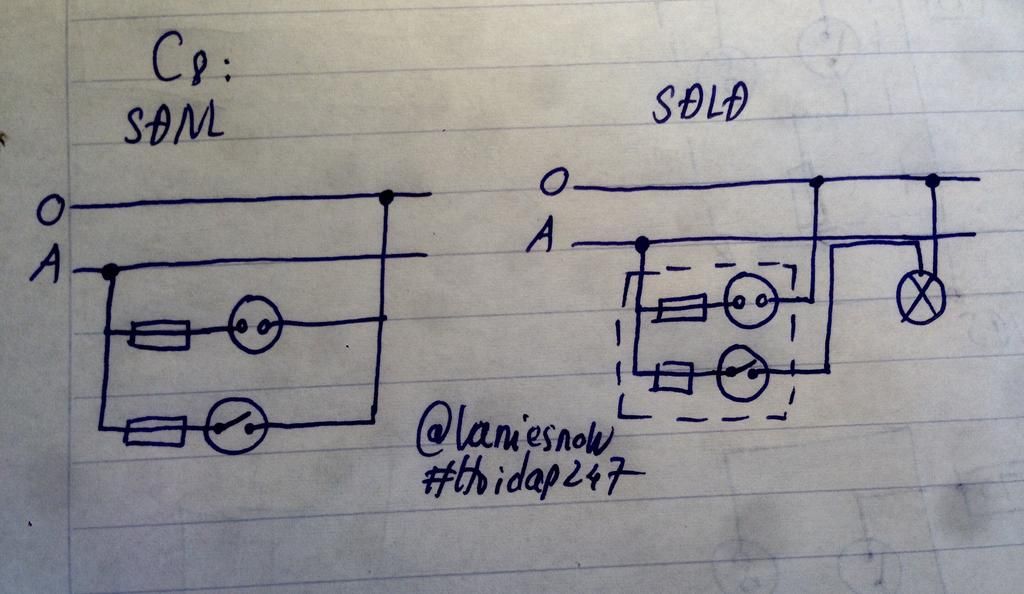

Câu 8:
- Dụng cụ: kìm tuốt dây, khoan, dao, bút chì, thước kẻ, bút thử điện, tuavit
- Vật liệu và thiết bị: bảng điện, 2 cầu chì, 2 dây dẫn, 1 ổ cắm, 1 bóng đèn, 1 đui đèn, 1 công tắc 2 cực
- SĐNL và SĐLĐ: Hình ảnh
- Quy trình lắp đặt:
Vạch dấu `->` Khoan lỗ `->` Lắp các thiết bị điện vào bảng điện `->` Nối dây dẫn `->` Kiểm tra

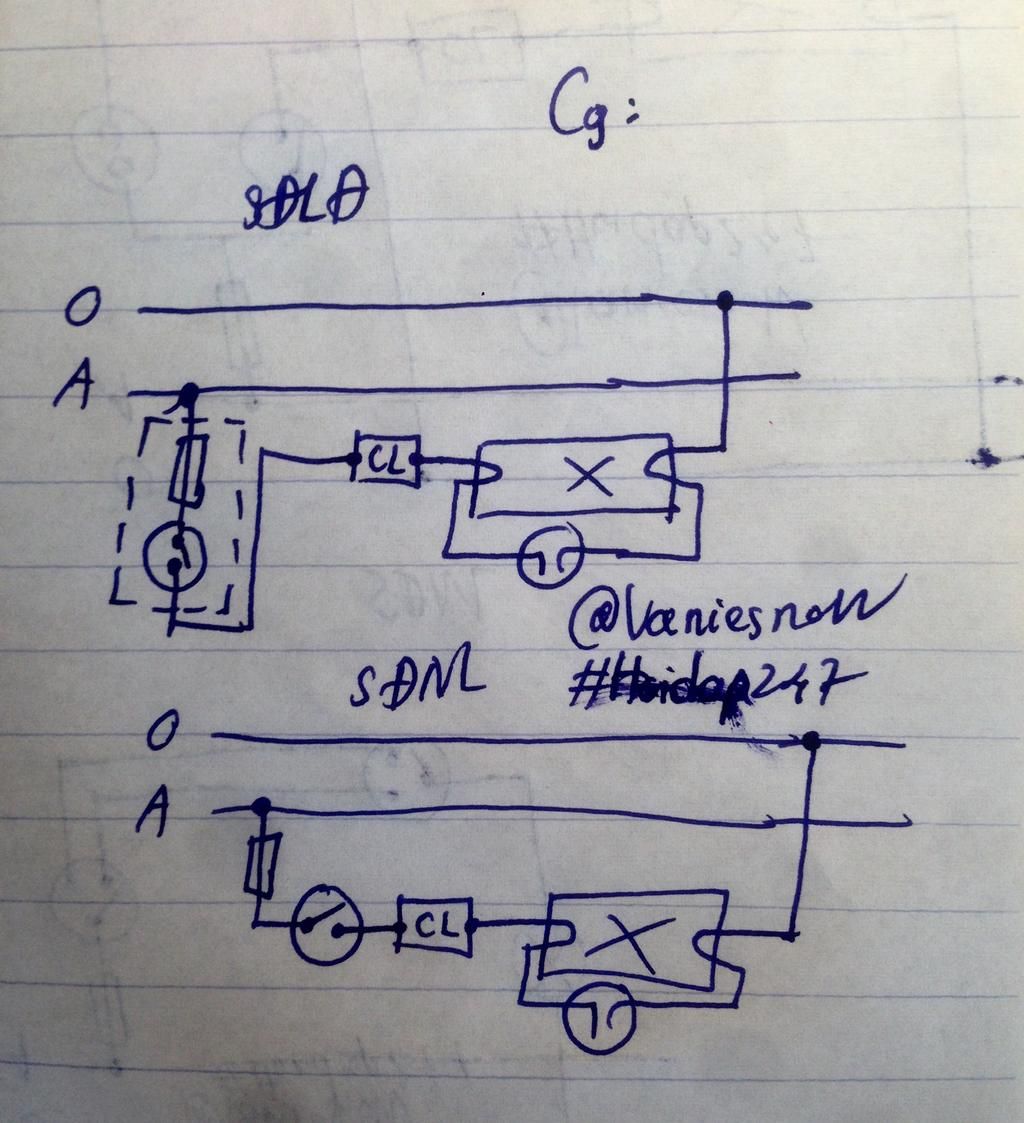

Câu 9:
- Dụng cụ: kìm tuốt dây, khoan, dao, bút chì, thước kẻ, bút thử điện, tuavit
- Vật liệu và thiết bị: 1 cầu chì, 1 công tắc 2 cực, 1 đèn huỳnh quang, 1 chấn lưu, 2 dây dẫn, 1 bảng điện,1 tắc te
- SĐNL và SĐLĐ: Hình ảnh
- Quy trình lắp đặt:
Vạch dấu `->` Khoan lỗ `->` Lắp các thiết bị điện vào bảng điện `->` Nối dây bộ đèn `->` Nối dây dẫn `->` Kiểm tra

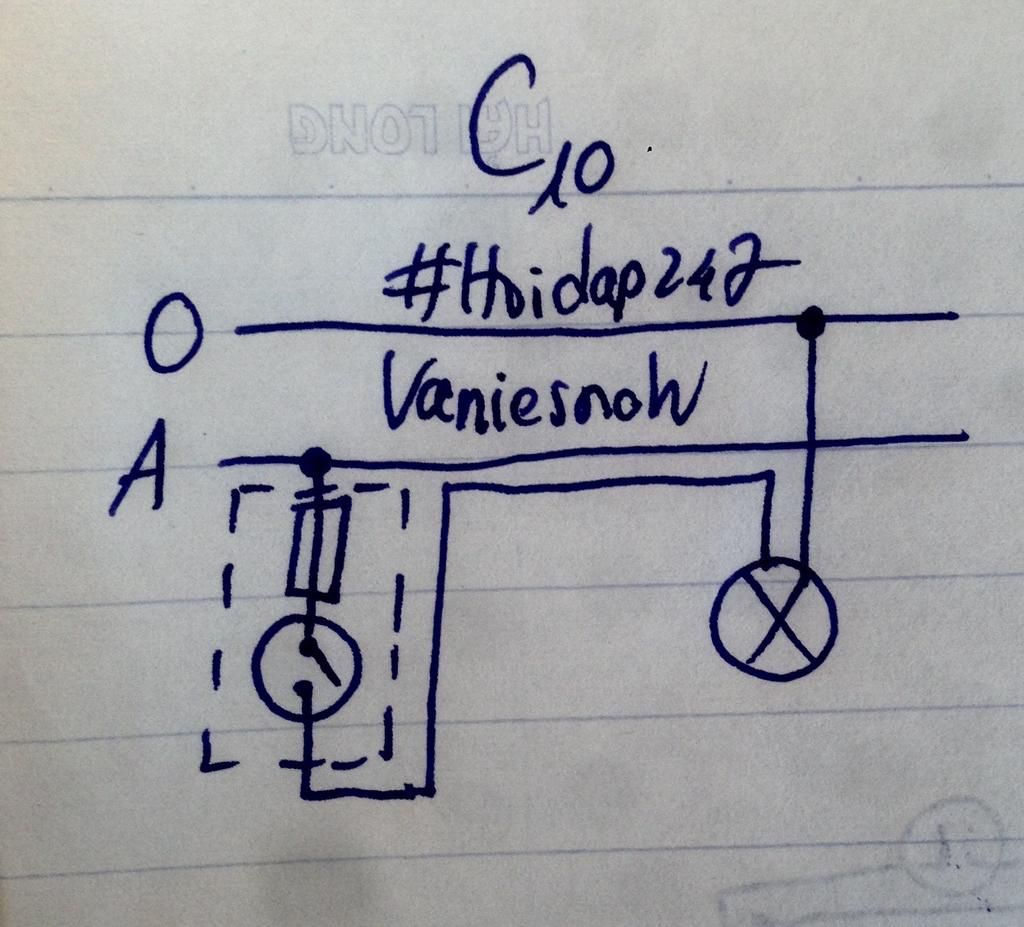

Câu 10: Hình ảnh

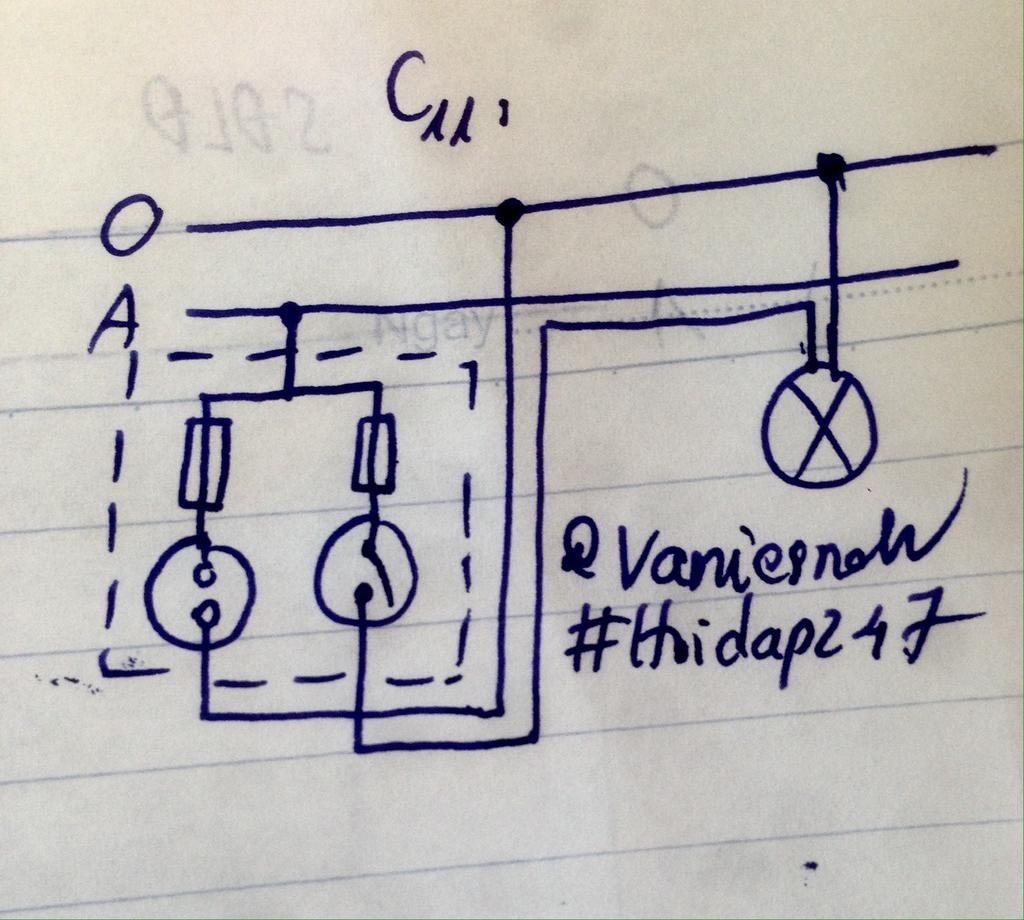

Câu 11:
- Nhận xét: Cách bố trí các thiết bị điện trên vừa làm tốn diện tích, vừa tốn dây dẫn
- Vẽ lại: Hình ảnh
