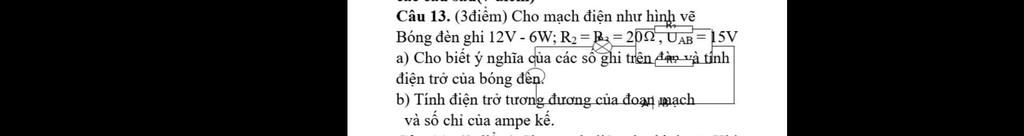

Câu 13. (3điểm) Cho mạch điện như hình vẽ Bóng đèn ghi 12V - 6W; R2 R = 200, UAB = 15V a) Cho biết ý nghĩa của các số ghi trên đàp và tính điện trở của bón
Lời giải 1 :
Đáp án:
Điện trở của bóng đèn là:
$R_đ = \dfrac{U^2}{\mathscr{P}} = \dfrac{12^2}{6} = 24 (\Omega)$
b.
Ta có: $R_{23} = \dfrac{R_2.R_3}{R_2 + R_3} = \dfrac{20.20}{20 + 20} = 10 (\Omega)$
Điện trở tương đương của đoạn mạch là:
$R_{tđ} = R_đ + R_{23} = 24 + 10 = 34 (\Omega)$
Số chỉ của Ampe kế chỉ cường độ dòng điện chạy qua mạch chính và bằng:
$I = \dfrac{U}{R_{tđ}} = \dfrac{15}{34} \approx 0,44 (A)$
Giải thích các bước giải:
