Đáp án:

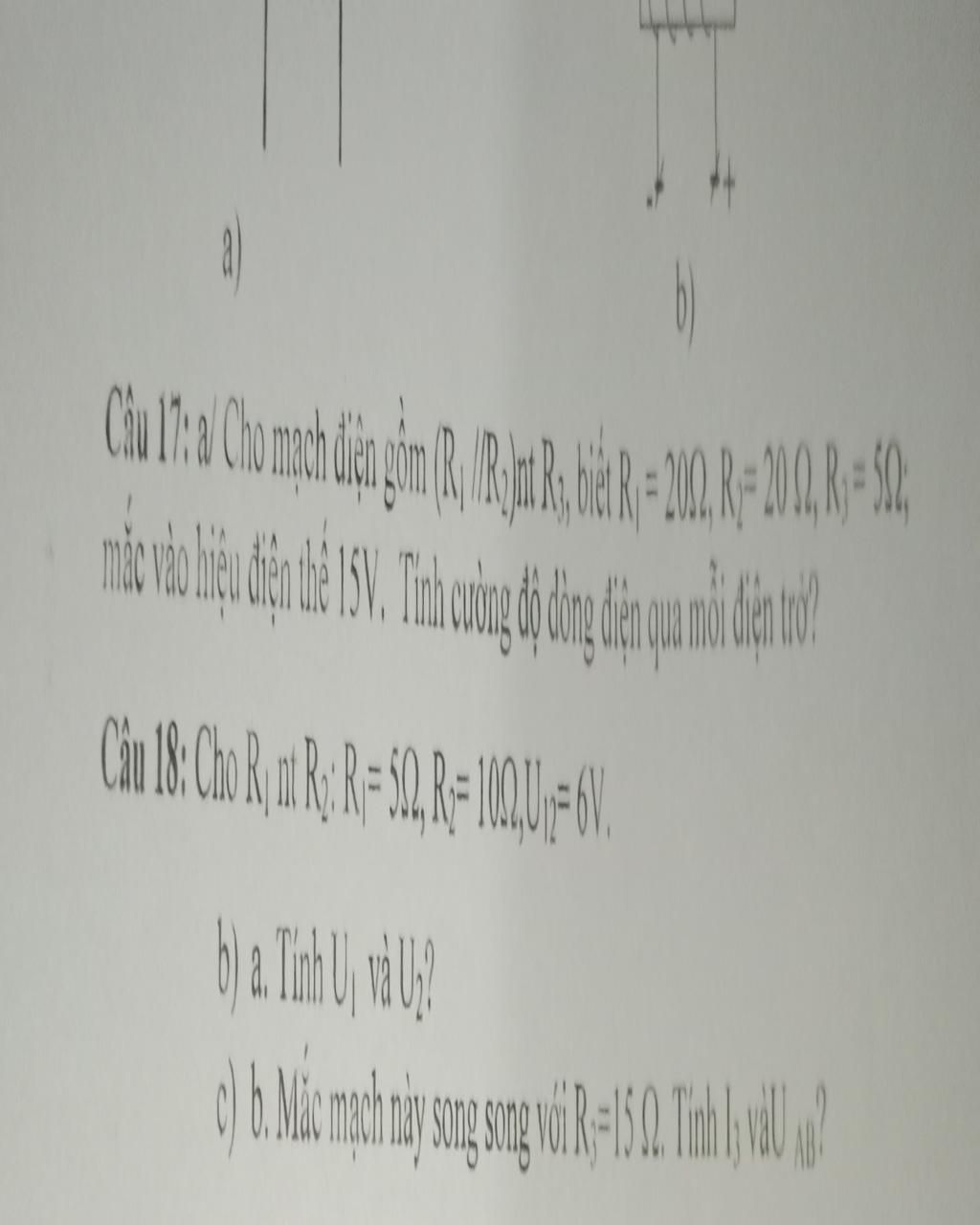

 bài 17

tóm tắt

`R_1=R_2=20\Omega`

`R_3=5\Omega`

`U=15V`

`I_1=?A`

`I_2=?A`

`I_3=?A`

giải

điện trở 12

`R_{12}={R_1.R_2}/{R_1+R_2}={20.20}/{20+20}=10(\Omega)`

`R_{td}=R_{12}+R_3=10+5=15(\Omega)`

cường độ giòng điện qua mỗi điện trở

vì mắc nối tiếp nên

`I=I_3=I_{12}=U/R_{td}=15/15=1(A)`

hiệu điện thế `U_{12}`

vì mắc song song nên

`U_{12}=U_1=U_2`

`U_{12}=I_{12}.R_{12}=1.10=10(V)`

`I_1=U_1/R_1=10/20=0,5(A)`

`I_2=U_2/R_2=10/20=0,5(A)`

bài 18

tóm tắt

`R_1=10\Omega`

`R_2=5\Omega`

`U_{12}=6V`

`R_3=15\Omega`

a,`U_1=?V`

`U_2=?V`

b,`I_3=?A`

`U_{AB}=?V`

giải

$*a$

điện trở tương đương

`R_{td}=R_1+R_2=5+10=15(\Omega)`

cường độ dòng điện qua mạch

vì mắc nối tiếp nên

`I=I_1=I_2-U/R_{td}=6/15=0,4(A)`

hiệu điện thế qua mỗi điện trở

`U_1=I_1.R_1=0,4.5=2(V)`

`U_2=I_2.R_2=0,4.10=4(V)`

$*b$

mạch mới

$R_3//(R_1ntR_2)$

điện trở tương đương

`R_{td}={R_{12}.R_3}/{R_{12}+R_3}={15.15}/{15+15}=7,5(\Omega)`

hiệu điện thế toàn mạch

vì mắc song song nên

`U=U_{12}=U_3=I.R_{td}=0,4.7,5=3(V)`

cường độ dòng điện qua `R_3`

`I_3=U_3/R_3=3/15=0,2(A)`

Giải thích các bước giải:

câu 18:
   1,    đm R1 nt R2
Đện trở tương đương cx đm :
       R12= R1+R2 = 5+ 10=15 ÔM
Cường độ dòng đện của đoạn mạch là :
       I12= U12/R12=6/15= 2/5 (A)
VÌ R1 nt R2
Nên I1=I2=I12=2/5(A)
Hiệu đện thế của R1 là : U1=I1.R1= 2/5 .5=2 (V)
Hệu điện thế của R2 là : U2=I2.R2= 2/5 . 10 =4( V)
2, đm gồm : (R1 nt R2 ) // R3
Vì ( R1 nt R2 ) // R3
Nên U12=Uab = 6V
Đienj trở tương đương của đm AB là :
Rab= (R12 . R3) /( r12 + R3 )= ( 15 . 15 )/(15 + 15 )=?(Ôm)
Cường độ dòng điện của đm AB là
Iab = Uab . Rab = 6 . ? = ...( tự tính nha )
Vì ( R1 nt R2 ) // R3
Nên I12 + I3=Iab
       I3=Iab-I12 = ( TỰ THAY RỒI TÍNH NHA )
